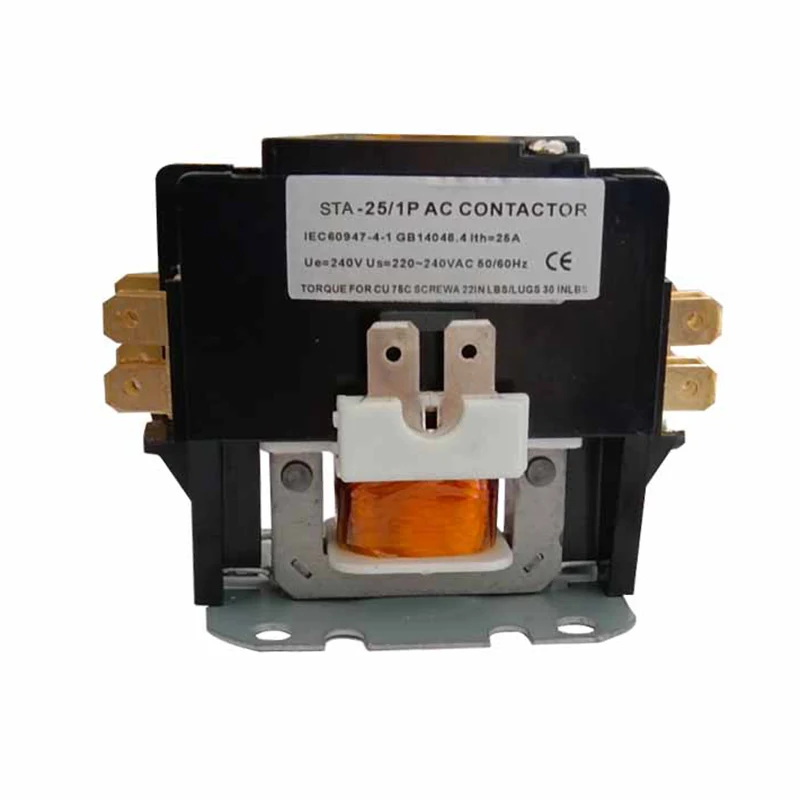

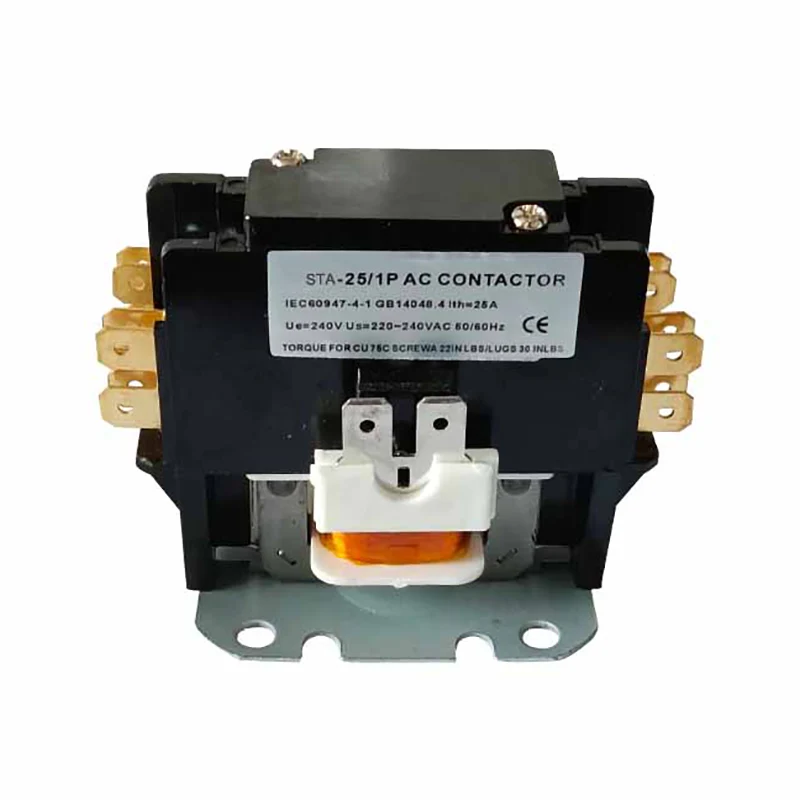

1,5p 25A Air AC Conditioning Contactor

Operasjonsprinsipp

Når spolen til 1,5p 25A luft AC -kondisjoneringskontaktor er energisk, blir jernkjernen magnetisk og tiltrekker kontaktsystemet til å lukke, og kobler dermed den elektriske belastningen til strømkilden. Når spolen er strømforsøkt, mister jernkjernen sin magnetisme og kontaktsystemet skilles med en fjær, og kobler dermed lasten fra strømkilden. På denne måten tillater kontaktoren fjernkontroll av den elektriske belastningen.

Definit Purpose Contactor Application:

• CJX9 (eller STA) -serie Air Condition AC -kontaktor er hovedsakelig anvendelig for en linje med AC 50Hz eller 60Hz, nominell isolasjonsspenning er 240V og nominell arbeidsstrøm opp til 60A, brukt til å lukke eller slå av linjen

• Klimaanleggskontaktorer er et klart formål AC -kontaktor er designet for bruk i kjøling, klimaanlegg og elektriske oppvarmingssystemer.

• Strømforbindelser kan gjøres med begge skruenterminaler med raske tilkoblinger eller LUG -terminaler med raske tilkoblinger

• De overholder IEC60947-4-1

Struktur og funksjoner

Struktur:

Elektromagnetisk system: inkludert spole, kjerne og andre komponenter, brukt til å generere magnetisk fluks for å drive åpningen og lukkingen av kontaktsystemet.

Kontaktsystem: Inkludert hovedkontakt og hjelpekontakt, brukes hovedkontakten for å bære høy strøm, og hjelpekontakten brukes til å realisere overføring og tilbakemelding av kontrollsignalet.

Bue slukkende enhet: Brukes til å slukke buen som genereres når kontakten kobles fra for å beskytte kontakten mot skade.

Shell: Brukes til å beskytte de interne komponentene mot det ytre miljøet, samtidig som det gir varmeavledning.

Funksjoner:

Med et veldefinert formål og spesifikk design for spesifikke kraftsystemer og lasttyper.

Kontaktsystemet er produsert av materialer av høy kvalitet med god elektrisk ledningsevne og slitestyrke.

Det elektromagnetiske systemet har tilstrekkelig sugekraft til pålitelig å engasjere og frigjøre kontaktene.

Buen som slukker enheten kan effektivt slukke buen og beskytte kontaktene mot skade.

Skallet er rimelig designet med tilstrekkelig styrke- og varmeavledningsytelse.
