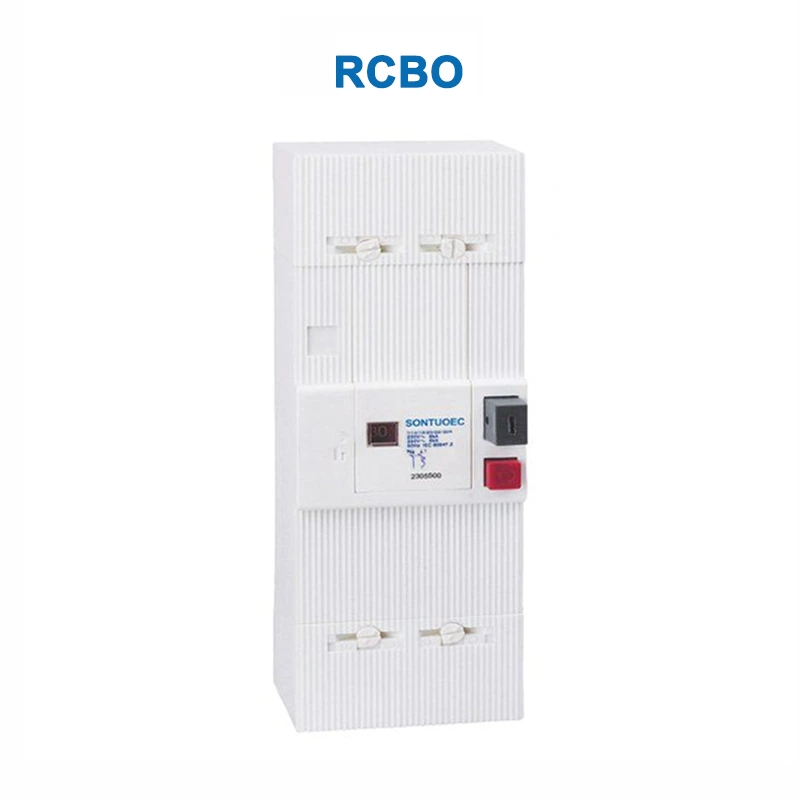

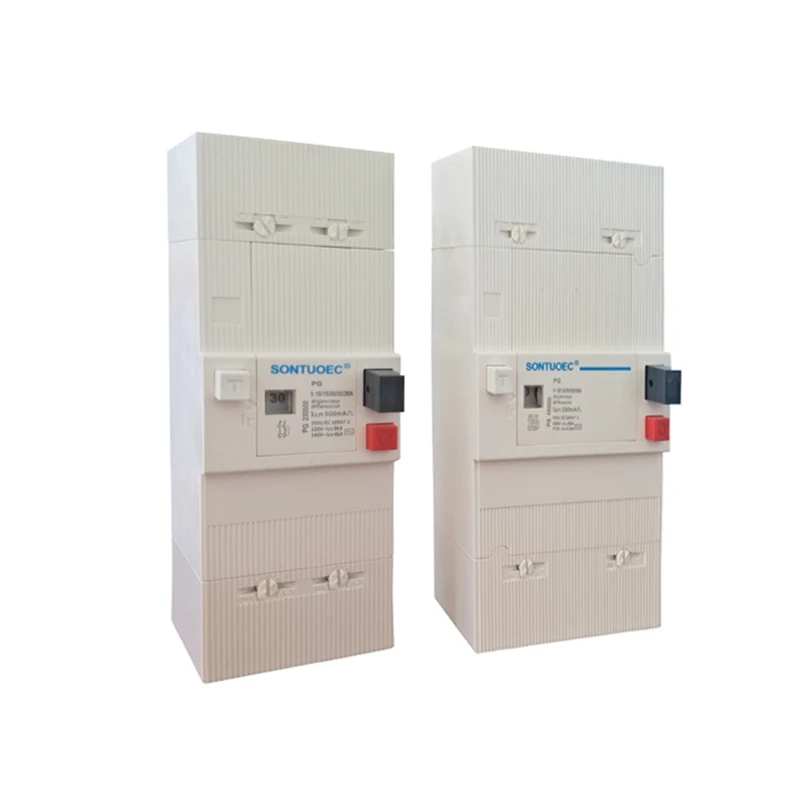

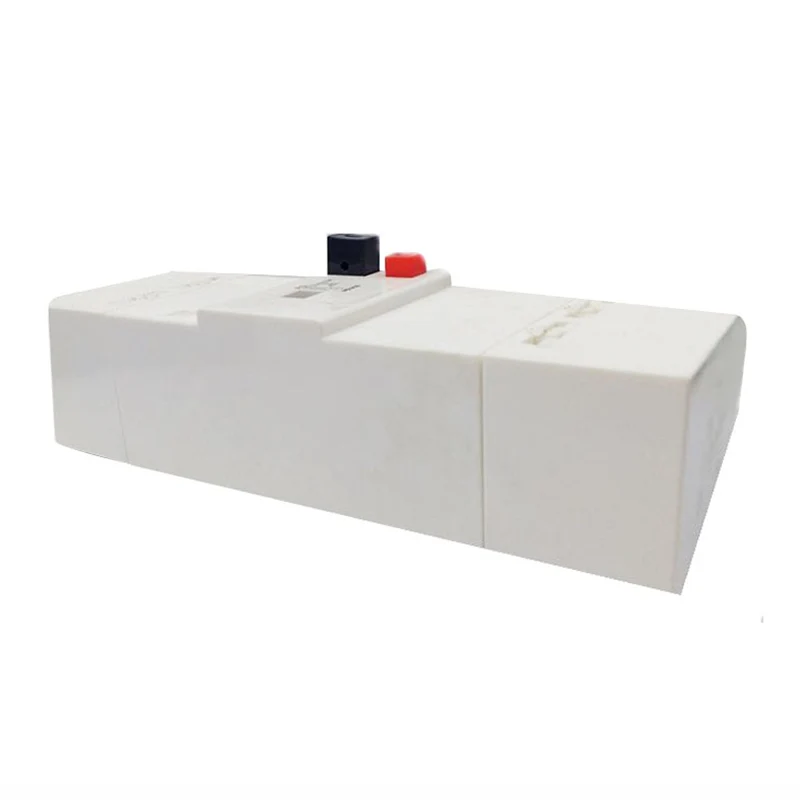

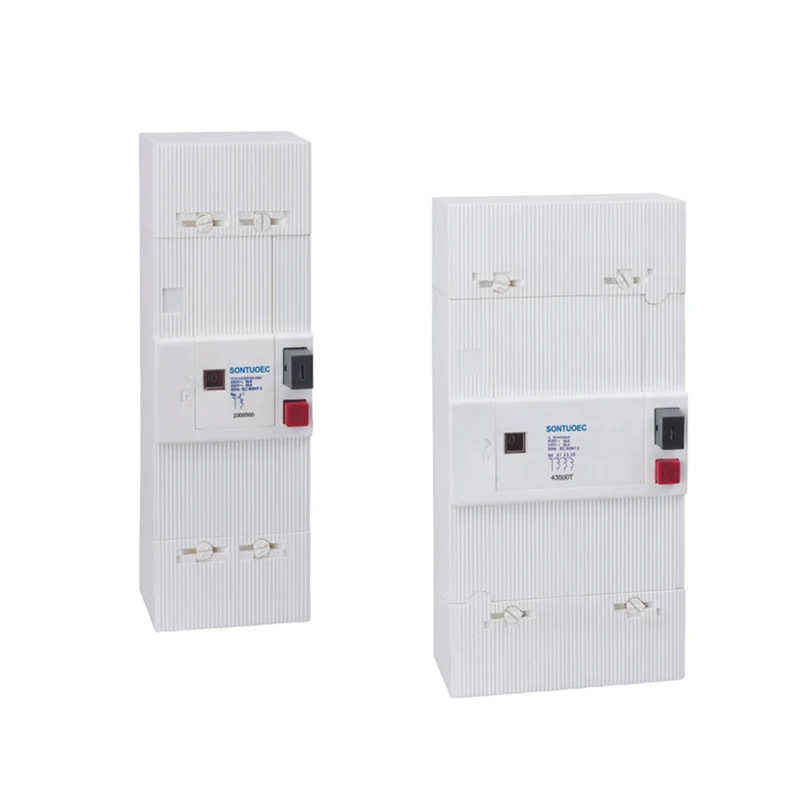

Differensialstrøm -effektbryteren RCBO er en enhet som er spesialdesignet for å oppdage og kutte av feilstrømmen i en krets på grunn av lekkasje. Når lekkasjestrømmen i kretsen når eller overstiger en forhåndsinnstilt verdi, vil RCBO automatisk reise, og dermed kutte av kretsen og forhindre elektriske branner og elektrokusjoner.

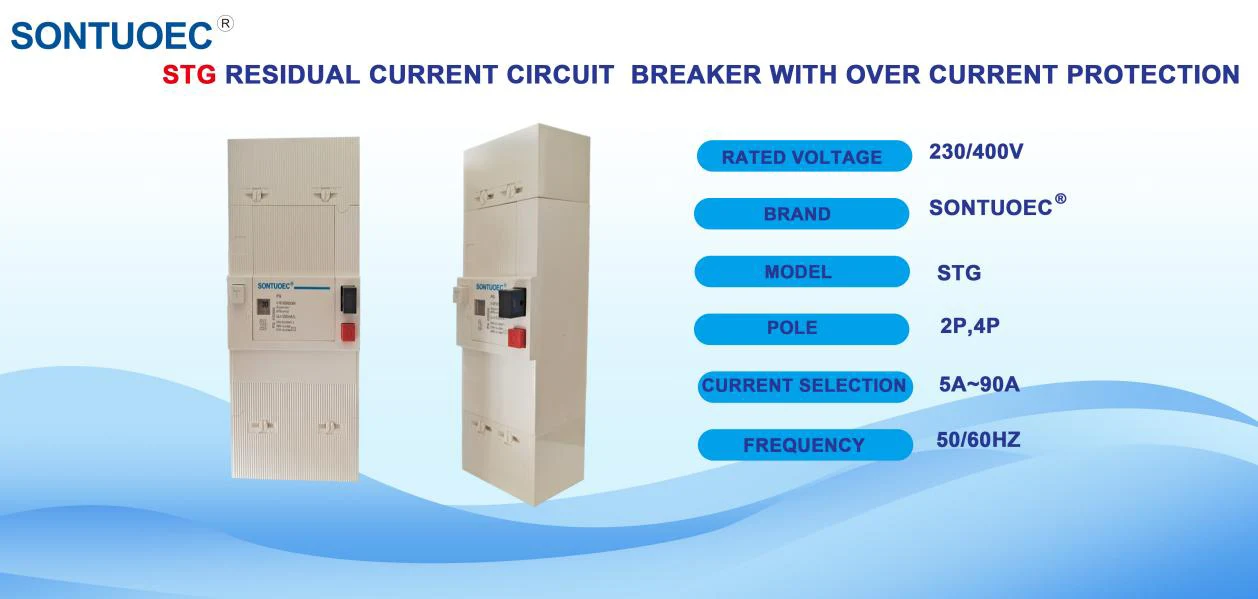

Modell |
Elektromagnetisk type, elektronisk type |
Merke |
ESOUEEC |
Pole No |
2p/4p |
Rangert strøm (a) |
5 ~ 15a, 10 ~ 30a, 30 ~ 60a, 60 ~ 90a (strømjusterbar) |
Nominell spenning (V) |
230/400V |
Brytekapasitet | 3KA, 6KA, 8KA |
Rangert følsomhet l △ n | 300 500 (MA) |
Hyppighet |
50/60Hz |
Operasjonsprinsipp
Driftsprinsippet for ELCB er basert på påvisning av ubalanserte strømmer i en krets med en null sekvensstrømtransformator (ZCT). Når brannlinjestrømmen i kretsen ikke er lik nulllinjestrømmen, dvs. at det er en lekkasjestrøm, opplever ZCT denne ubalanserte strømmen og genererer et tilsvarende elektrisk signal. De elektroniske kretsløpene i ELCB prosesser dette signalet, og når signalet når eller overskrider forhåndsinnstilling.
Høy følsomhet: Differensialstrøm -effektbryteren RCBO er i stand til å oppdage små lekkasjestrømmer, vanligvis på milliampere -nivå, noe som resulterer i høy beskyttelsesnøyaktighet.
Rask respons: Når lekkasjestrømmen er oppdaget, vil ELCB raskt kutte av kretsen for å forhindre at feilen utvides.
Allsidighet: I tillegg til grunnleggende lekkasjebeskyttelse, har noen ELCB -er overbelastning og kortslutningsbeskyttelse.

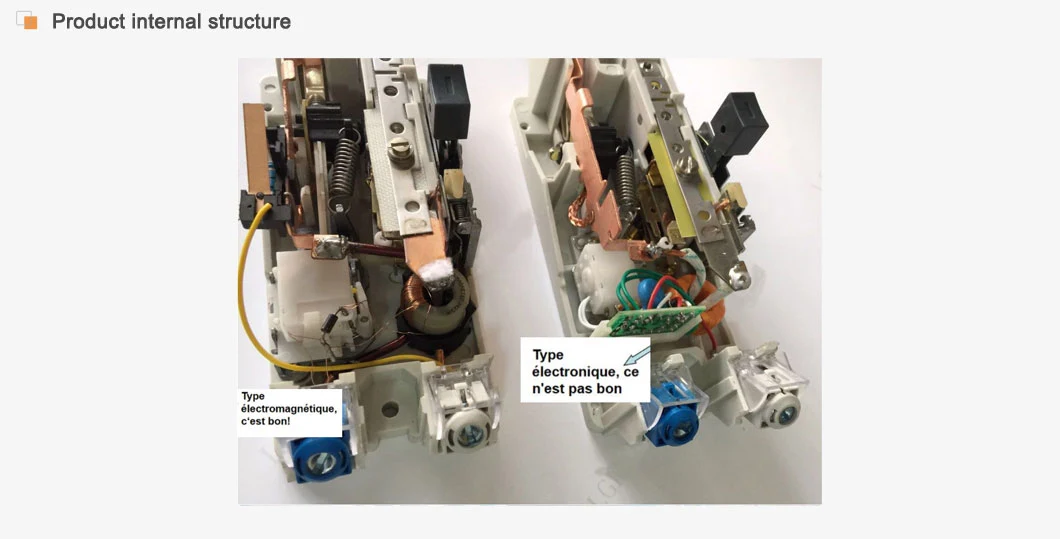

Enkel å installere og vedlikeholde: ELCB er vanligvis plug-and-play-design for enkel installasjon og fjerning. I mellomtiden gjør den enkle indre struktur det enkelt å vedlikeholde og overhaling.
ELCB er mye brukt på steder der det kreves elektrisk beskyttelse, for eksempel hjem, kontorer, fabrikker, sykehus og så videre. Beskyttelsen av ELCB er spesielt viktig i våte eller elektrokusjonsutsatte miljøer, for eksempel bad, kjøkken, svømmebassenger og andre områder.
