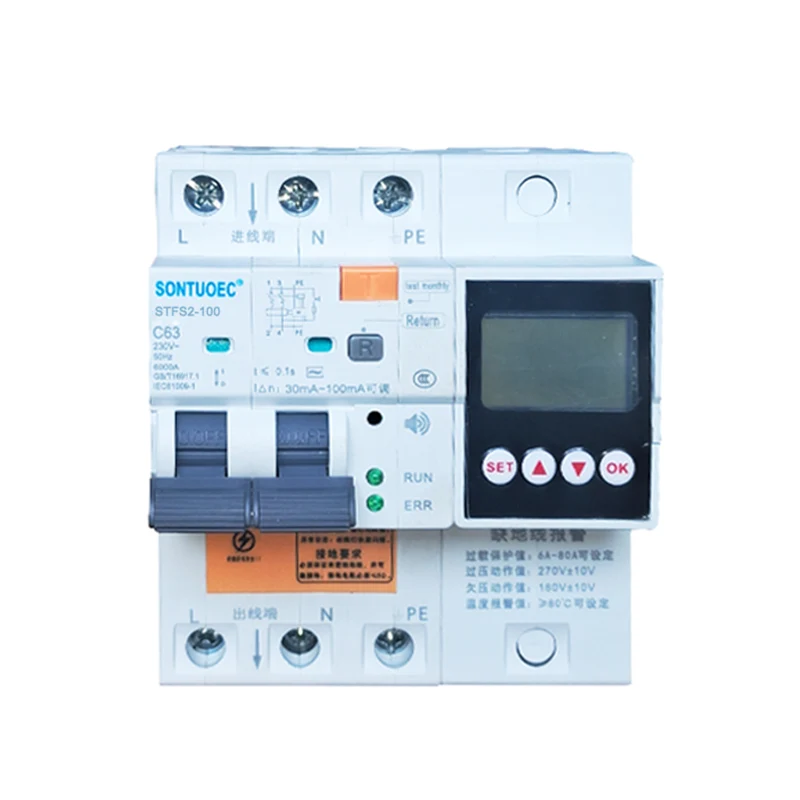

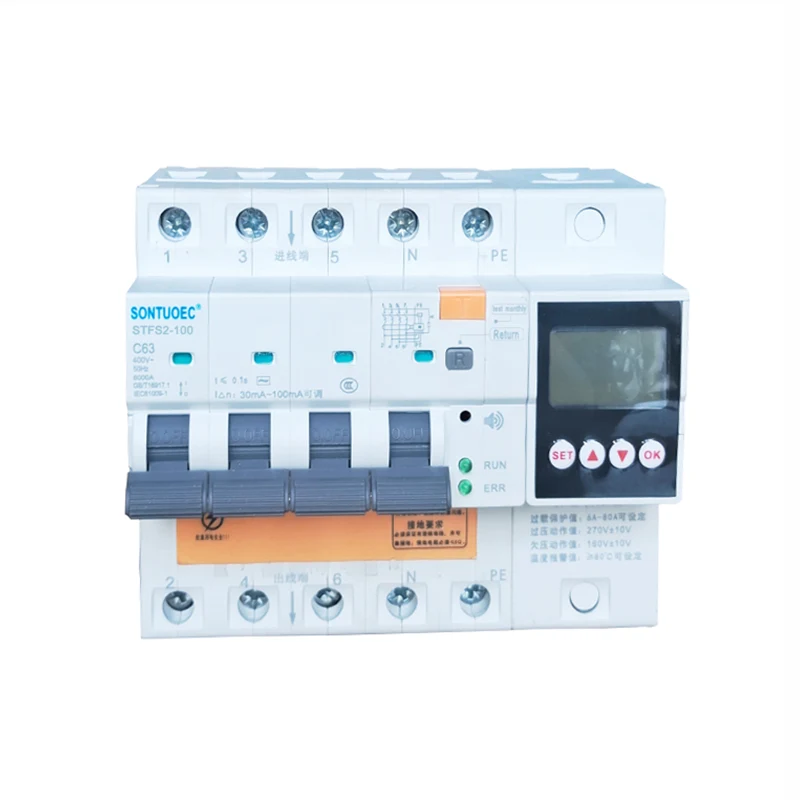

100a 2p 4p multifunksjonell RCBO

Omkringliggende lufttemperatur ：

1. Omgivelsestemperaturen skal ikke være lavere enn -5 1C, ikke høyere enn+40 C, og den daglige gjennomsnittsverdien skal ikke overstige+35 C.

2. Høyde: Høyden på installasjonsstedet skal ikke overstige 2000m.

3.Atmosfæriske forhold

Luften er ren, og ved en maksimal temperatur på+40 'C er den relative fuktigheten i luften ikke høy mer enn 50%. Høyere relativ fuktighet er tillatt ved lavere temperaturer, for eksempel ved+20 c,

Den relative fuktigheten skal ikke overstige 90%. På grunn av sporadisk moderat kondens forårsaket av temperaturendringer, bør det oppnås oppmerksomhet til å ta passende tiltak.

4. Installasjonskategori Installasjonskategorier er Li og III

Strøm og antall polakker

100A: Dette indikerer at RCBO er vurdert til 100 ampere. Gjeldende vurdering er den maksimale verdien av strømmen som effektbryteren kan bære kontinuerlig uten å forårsake overoppheting eller skade.

2p, 4p: "P" her står for antall polakker, dvs. antall kretsfaser som effektbryteren kan kobles til. 2p betyr at effektbryteren kan kobles til to kretsfaser (vanligvis brann og null), mens 4p betyr at den kan kobles til fire kretsfaser (vanligvis trefaset brann og null).

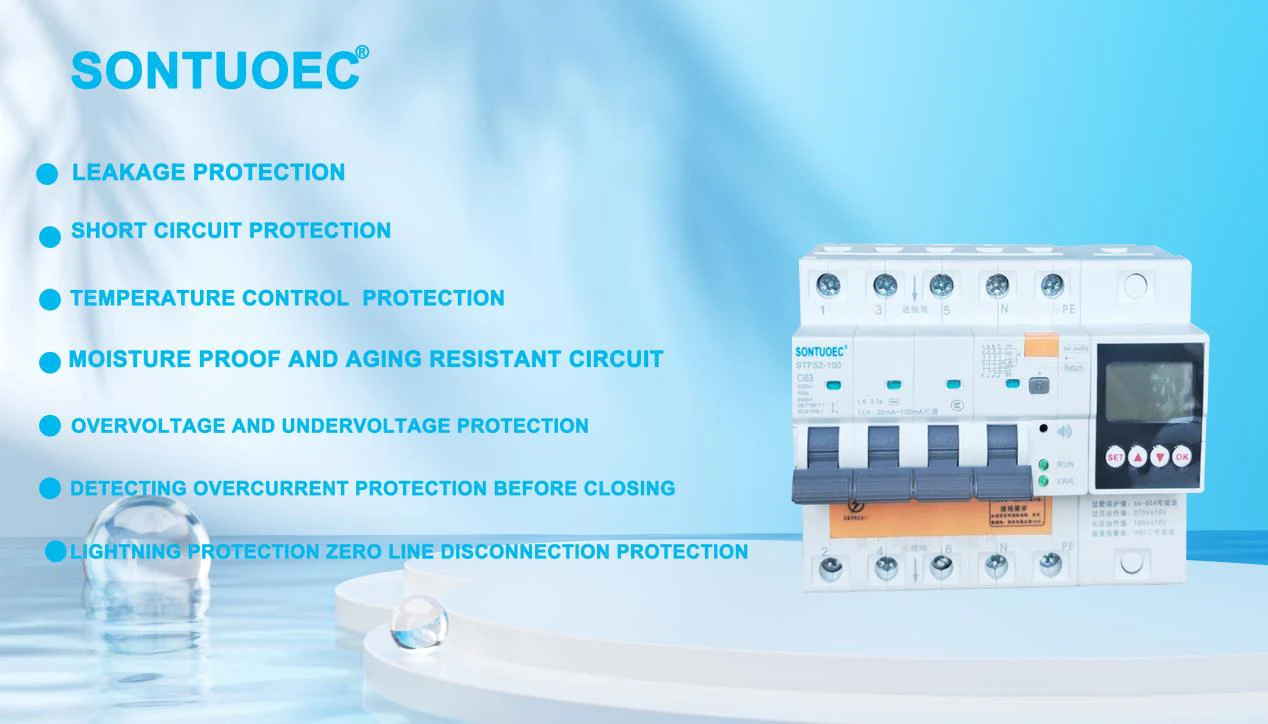

Multifunksjonell

Multifunksjonelle indikerer at denne 100A 2p 4p multifunksjonelle RCBO er utstyrt med en rekke beskyttelsesfunksjoner. I tillegg til grunnleggende overbelastning og kortslutningsbeskyttelse, kan den også gi lekkasjebeskyttelse, underspenningsbeskyttelse, overspenningsbeskyttelse og så videre. Temperaturbeskyttelse ， vanninntrenging alarm ， justerbar strøm og spenning. Disse beskyttelsene lar RCBO gi mer omfattende beskyttelse for kretsløp og utstyr.

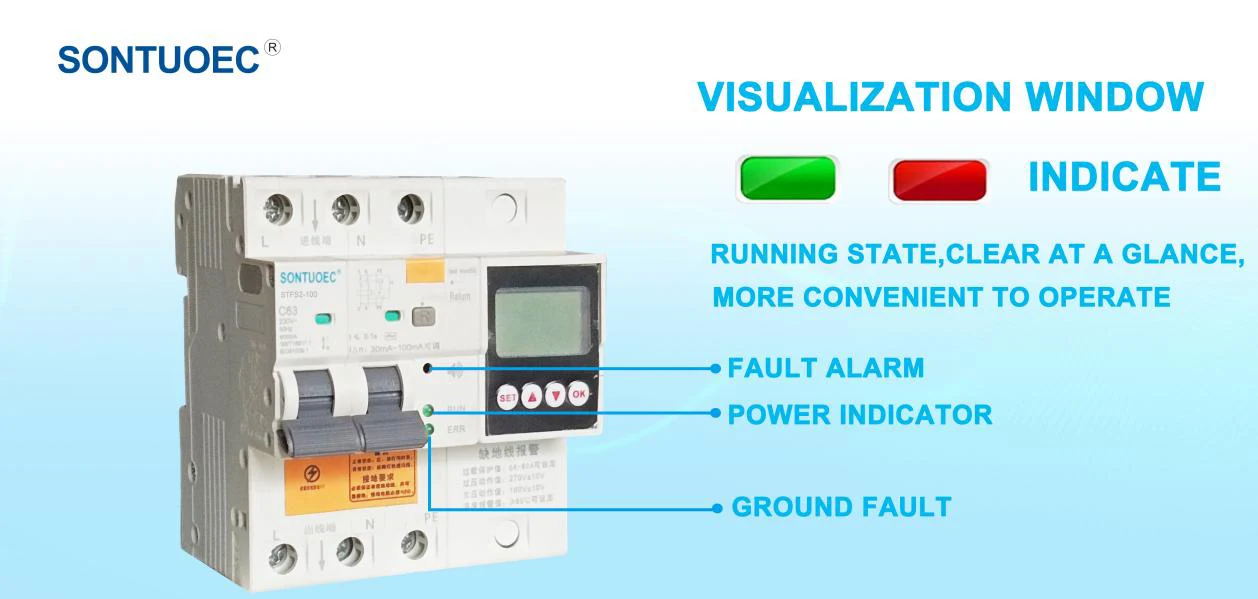

Advarsel!

Advarsel Normal tilstand: Grønt lys på;

Unormal stat: lyset er av

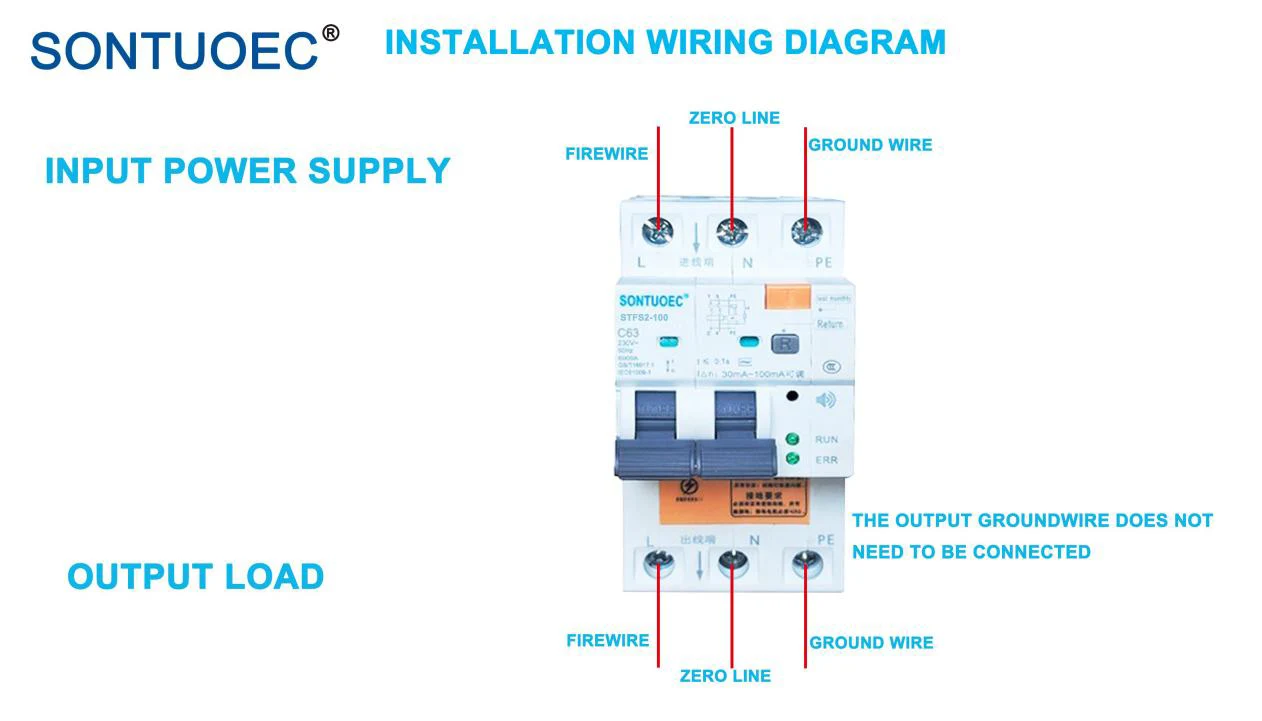

Jordingskrav:

Det er nødvendig å sikre at det er en innkommende jordtråd og en jordingstråd, og jordingsmotstanden må være S 5Q!

Applikasjonsscenario

Siden RCBO har en rekke beskyttelsesfunksjoner, brukes den ofte i kretsløp som krever personlig sikkerhet, for eksempel elektriske kretsløp for belysning, svak kraft og elektriske apparater på hjem og offentlige steder. Disse stedene er ofte preget av vann og fuktighet, noe som lett kan forårsake lekkasjeulykker. I tillegg kan RCBO også brukes i industrielle elektriske systemer der menneskelig sikkerhet er en forutsetning, for eksempel perifere lyskontrollkretser, radarsystemer og geologiske leteinstrumenter.
