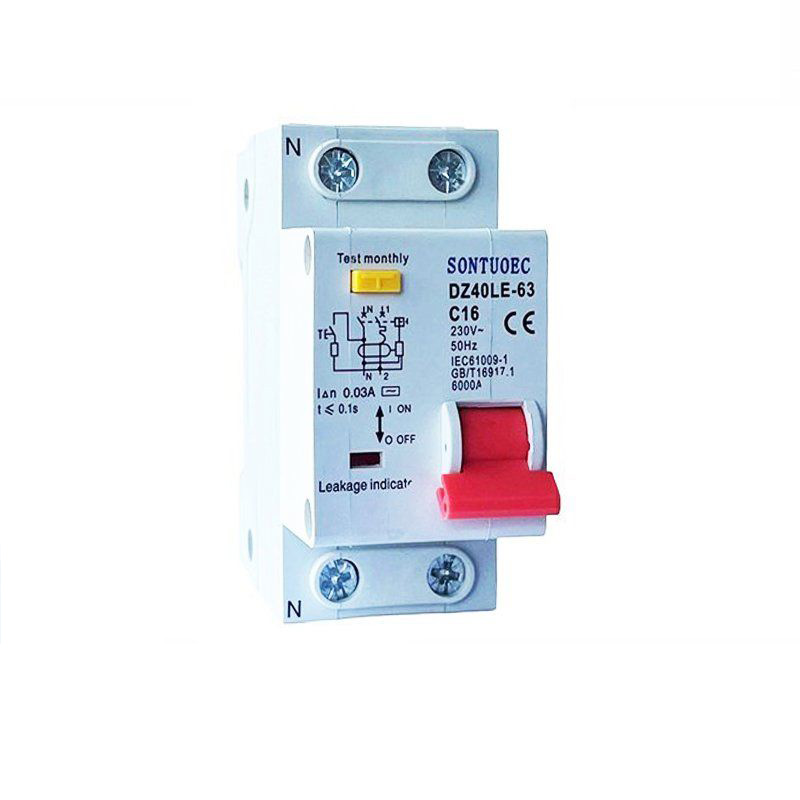

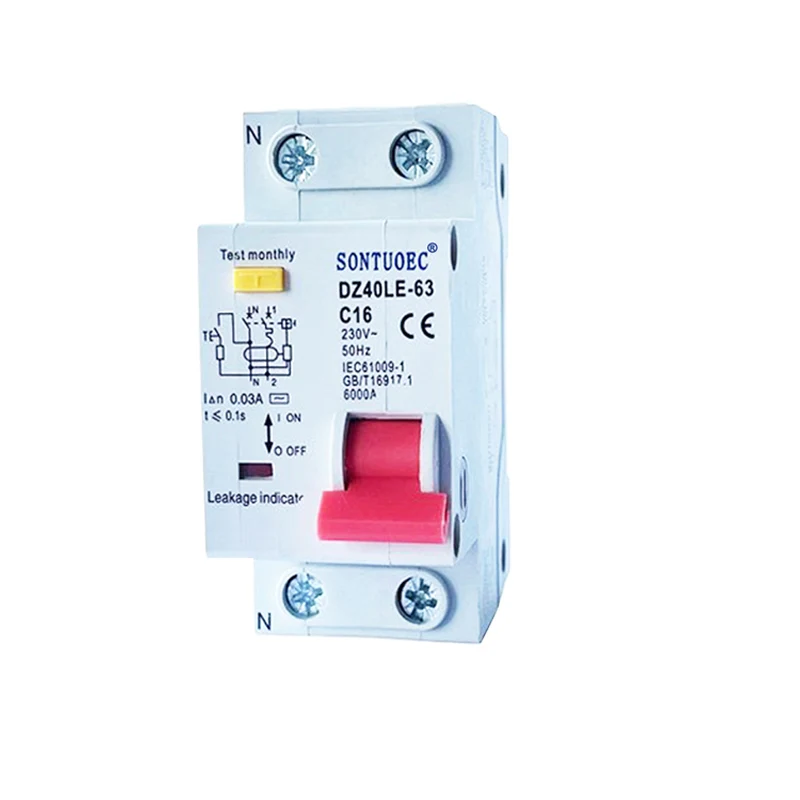

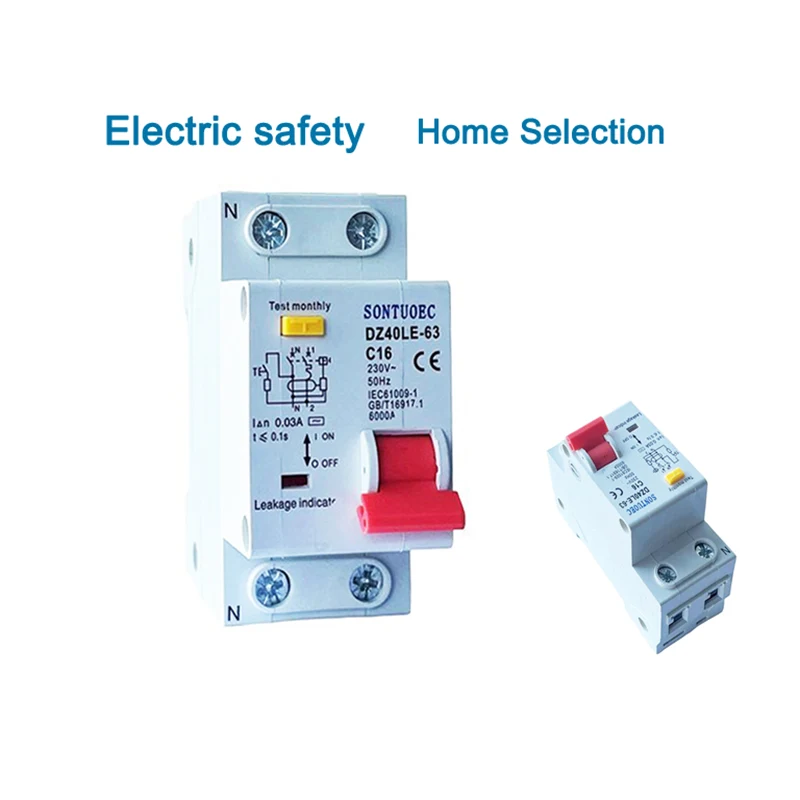

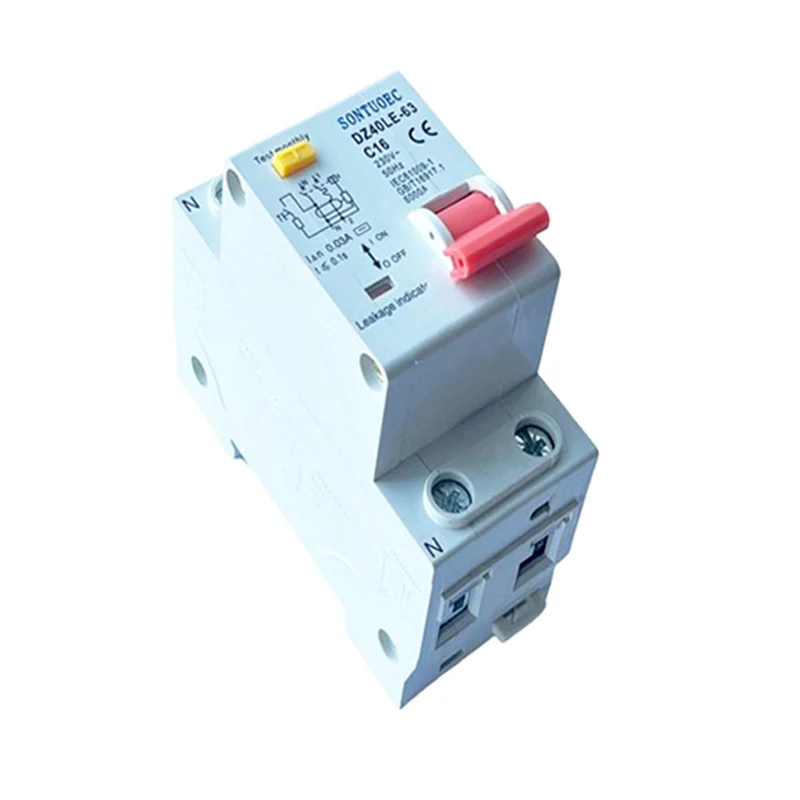

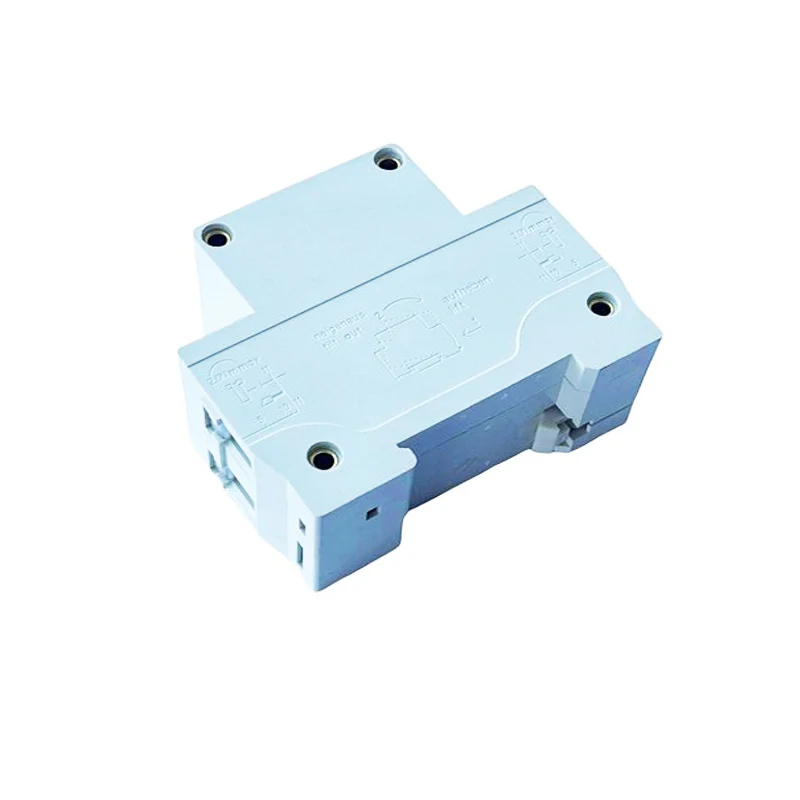

2p 1p+n Restkretsbryter med overstrømsbeskyttelse

Operasjonsprinsipp

Driftsprinsippet for 2p 1p+n restkretsbryter med overstrøms beskyttelse er basert på vektorsummen av strømmer og det elektromagnetiske prinsippet. Når strømningene på L (brann) og N (null) linjer i kretsen ikke er like i størrelsesorden, er vektorsummen av strømmer i den primære siden av transformatorkretsen ikke null, noe som genererer en indusert spenning i sekundær sidespole. Denne induserte spenningen tilsettes til det elektromagnetiske reléet, og genererer en eksitasjonsstrøm som skaper en omvendt demagnetiserende kraft. Når feilstrømmen når driftsstrømverdien til RCBO, vil denne omvendte demagnetiserende kraften føre til at ankeret inne i det elektromagnetiske reléet til å koble seg fra åket, og skyver driftsmekanismen for å handle og kutte av feilstrømkretsen.

Funksjoner og fordeler

Multifunksjonell beskyttelse: 2P RCBO kombinerer gjenværende strømbeskyttelse og overstrøms beskyttelsesfunksjoner, som fullt ut kan beskytte sikkerheten til kretsløp og utstyr.

Høy pålitelighet: Vedtak av avanserte elektroniske komponenter og frakoblingsmekanisme har den høy pålitelighet og sikkerhet.

Fleksibel konfigurasjon: 2-polet design tillater samtidig beskyttelse av 1-fase kraft og null linje, egnet for forskjellige komplekse elektriske systemer.

Enkelt å installere og vedlikeholde: rimelig strukturell design, enkel å installere, og samtidig enkelt å utføre vedlikehold og overhaling.

Valg og installasjon

Valg: Når du velger typen, skal den være basert på den nominelle spenningen, nominell strøm, kortslutningsbrytende kapasitet og lekkasjehandlingsstrøm for kretsen og andre parametere. Samtidig bør antall polakker og antall nåværende kretsløp av RCBO også vurderes for å imøtekomme beskyttelsesbehovene til kretsen.

Installasjon: 2P RCBO skal installeres på et tørt, ventilert sted uten etsende gass og ingen fare for eksplosjon. Installasjonen skal sikre at ledningene er riktig og pålitelig, driftsmekanismen er fleksibel og pålitelig, og installasjonen følger relevante standarder og koder.
