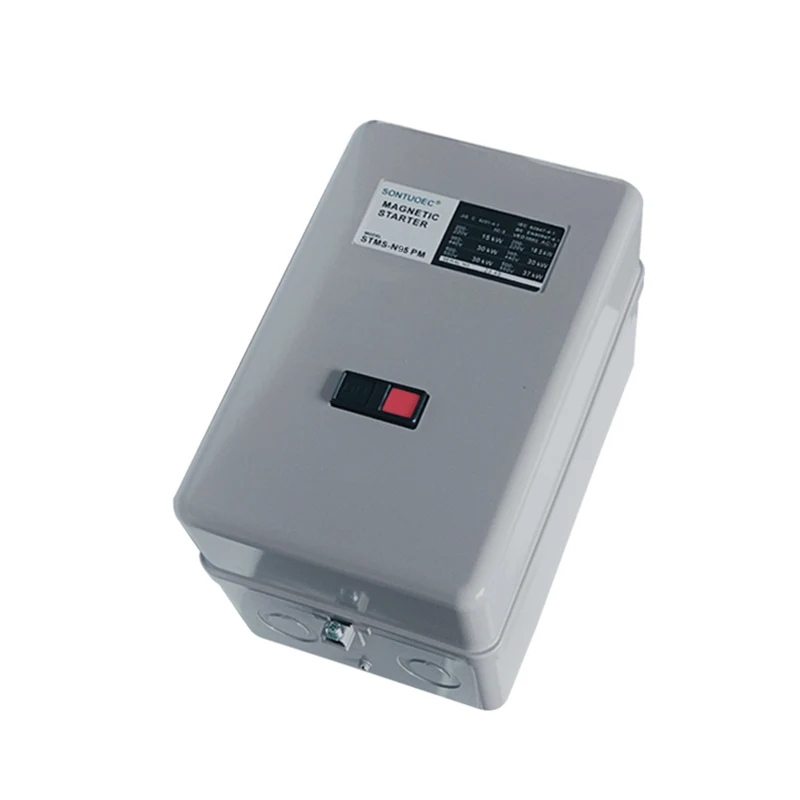

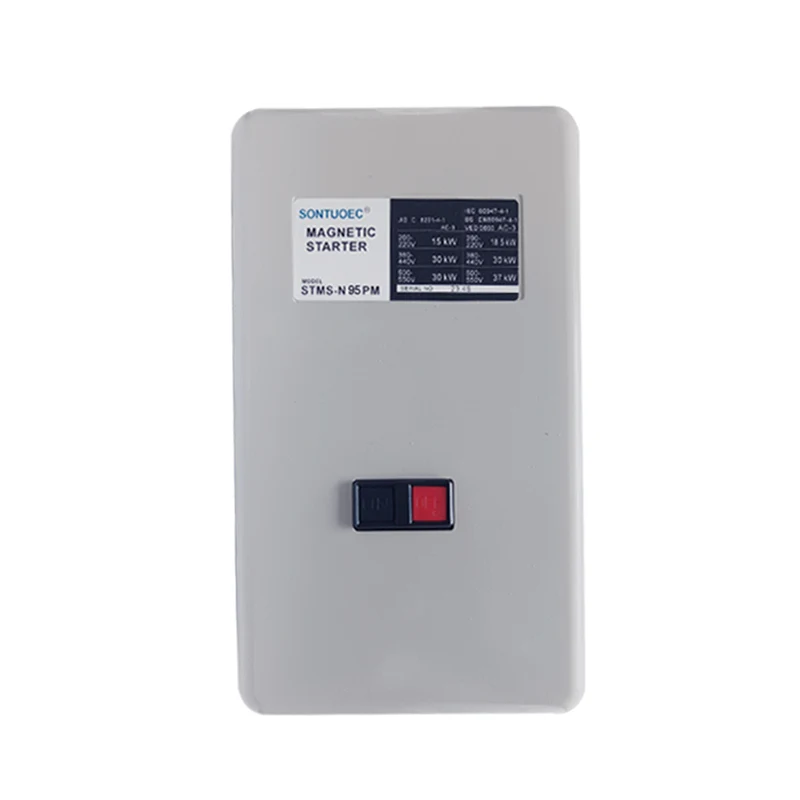

Den 3 -fase motorstarteren åpnes og lukker strømkontaktene som er koblet parallelt med motoren gjennom en magnetisk kontaktor for å realisere motorstart og stoppkontroll. Samtidig har den også en overbelastningsbeskyttelsesfunksjon, som automatisk kan kutte av kretsen når motoren er overbelastet for å beskytte motoren mot skade.
Hovedtekniske parametere:
Type | STMS-N10/12 | STMS-N18 | STMS-N20 | STMS-N21 | STMS-N25 | STMS-N35 | STMS-N50 | STMS-N65 | STMS-N80 | STMS-N95 | |
KW/HP (AC-3) Reted Power (AC-3) IEC60947-4 |
220V | 2.2/3 2.7/3.5 | 3.7/5 | 4/5.5 | 4/5.5 | 5.5/7.5 | 7.5/10 | 15/18.5 | 18.5/22 | 22/30 | 30/35 |
380V | 2,7/3,5 4/5.5 | 5.5/7.5 | 7.5/10 | 7.5/10 | 11/15 | 15/18.5 | 22/25 | 25/30 | 37/45 | 45/55 | |
Reted strøm (AC-3) GB14048.4 |
220V | 11/13 | 18 | 20 | 20 | 26 | 35 | 50 | 65 | 80 | 95 |
380V | 7/9 | 13 | 20 | 20 | 25 | 32 | 50 | 65 | 80 | 95 | |
Reted oppvarmingstrøm (a) | 20 | 25 | 32 | 50 | 60 | 80 | 100 | 135 | 150 | ||
Reted Insutaled Volage (V) 660 660 | |||||||||||
Auxicary -kontakt AC-15 |
Kontakt | standard | 1no | 1NO+1NC | 2NO+2NC | ||||||
Reted strøm (a) | 220V | 1.6 | |||||||||
380V | 0.95 | ||||||||||
Kabinettvurdering | LP30 | ||||||||||
Machanisk liv | 1000 | 500 |

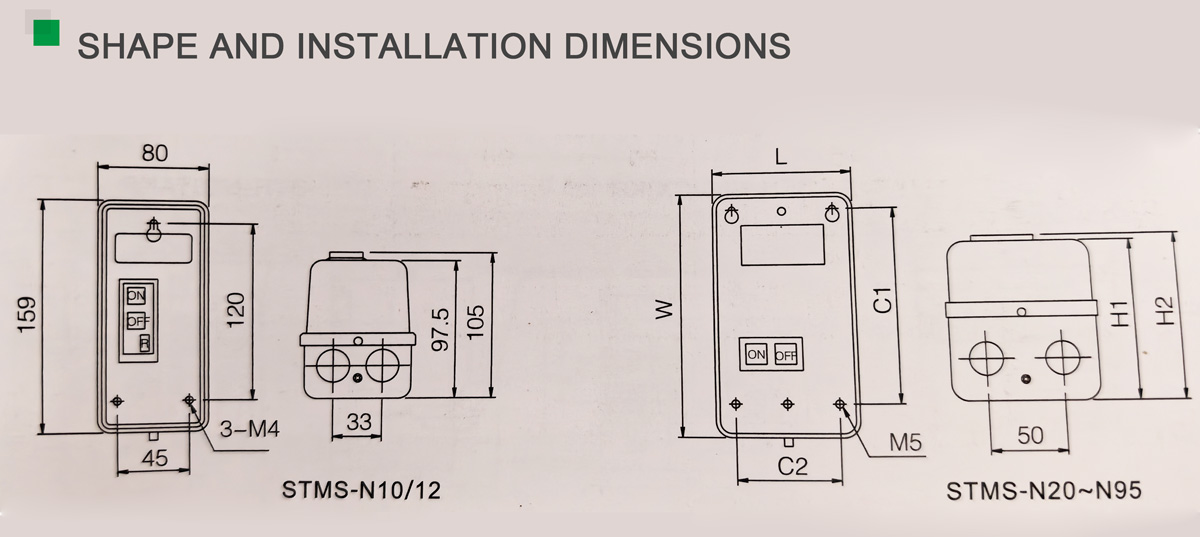

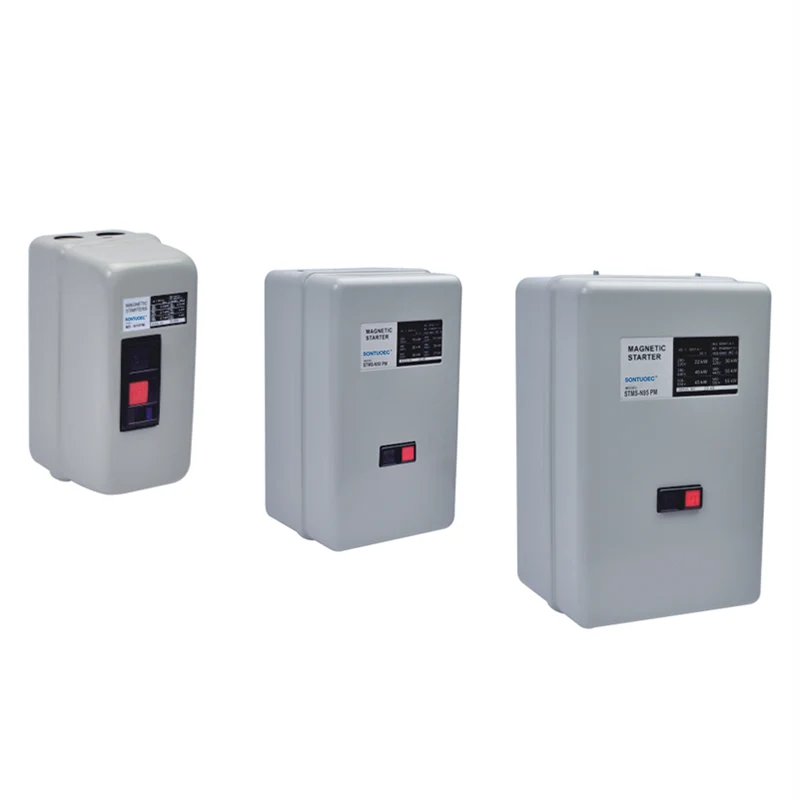

Type | L | W | H1 | H2 | C1 | C2 |
STMS-N20/21 | 104 | 170 | 110 | 115 | 135 | 76 |
STMS-N25/35 | 135 | 225 | 126 | 131 | 155 | 95 |
STMS-N50/65 | 160 | 270 | 145 | 150 | 210 | 120 |
STMS-N80/95 | 190 | 300 | 163 | 168 | 250 | 150 |
Operasjonsprinsipp

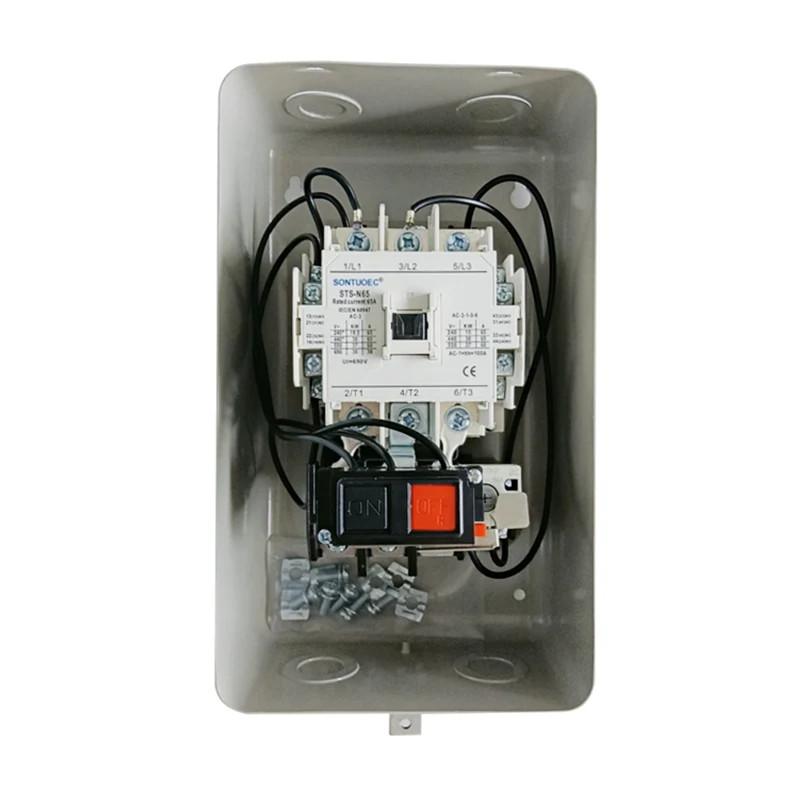

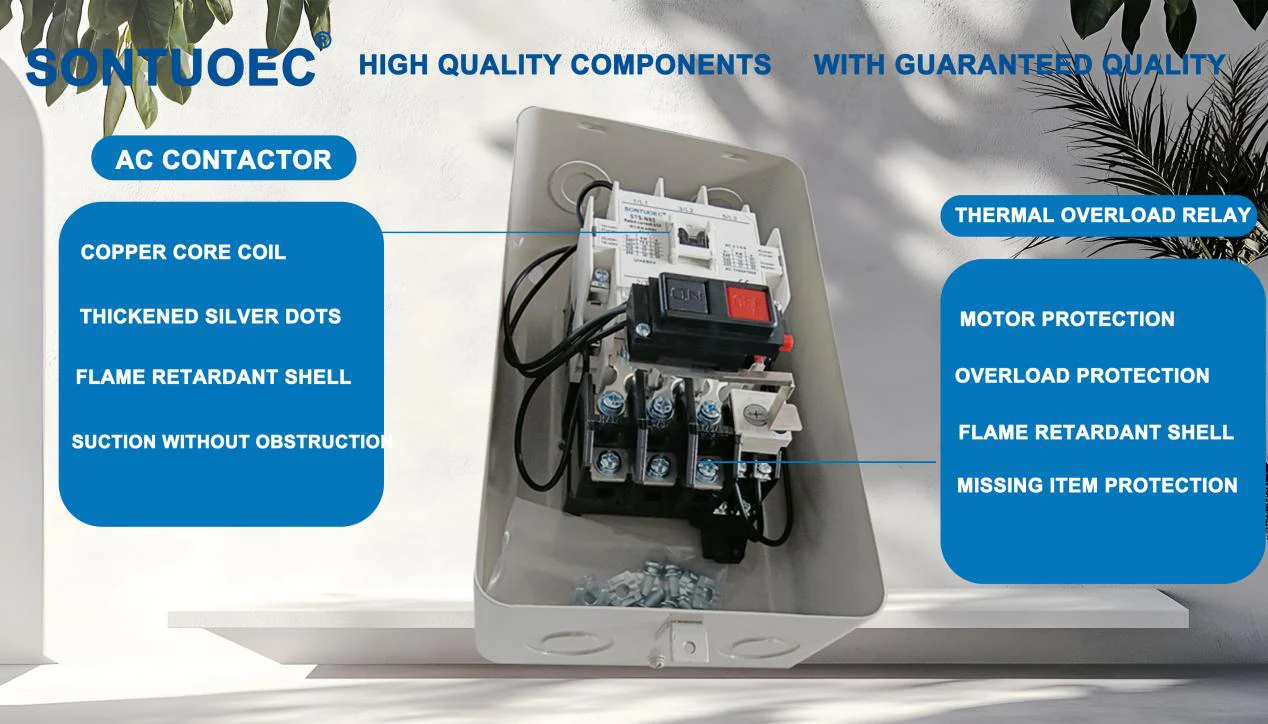

Arbeidsprinsippet for den trefasede magnetiske motorstarteren er basert på prinsippet om elektromagnetisk induksjon. Når den magnetiske kontaktorspolen er energisk, genererer den et magnetfelt, som tiltrekker seg ankeret til å handle og lukke kontaktene, og dermed slå på strømforsyningen til motoren. Når det er nødvendig å stoppe motoren, blir strømforsyningen til magnetisk kontaktorspole avskåret, magnetfeltet forsvinner, ankeret tilbakestilles, kontaktene blir ødelagt og motoren slutter å løpe. Samtidig vil overbelastningsreléet overvåke kjøringsstrømmen til motoren, når strømmen overstiger den innstilte verdien, vil den utløse overbelastningsbeskyttelsen og kutte av kretsen.
Overbelastningsbeskyttelsesfunksjon: Den trefasede magnetiske motorstarteren har et innebygd overbelastningsrelé, som automatisk kan kutte av kretsen når motoren er overbelastet og beskytte motoren mot skade.
Startkontroll: Motorstartkontroll realiseres gjennom magnetisk kontaktor, som har pålitelige handlingsegenskaper og lang levetid.

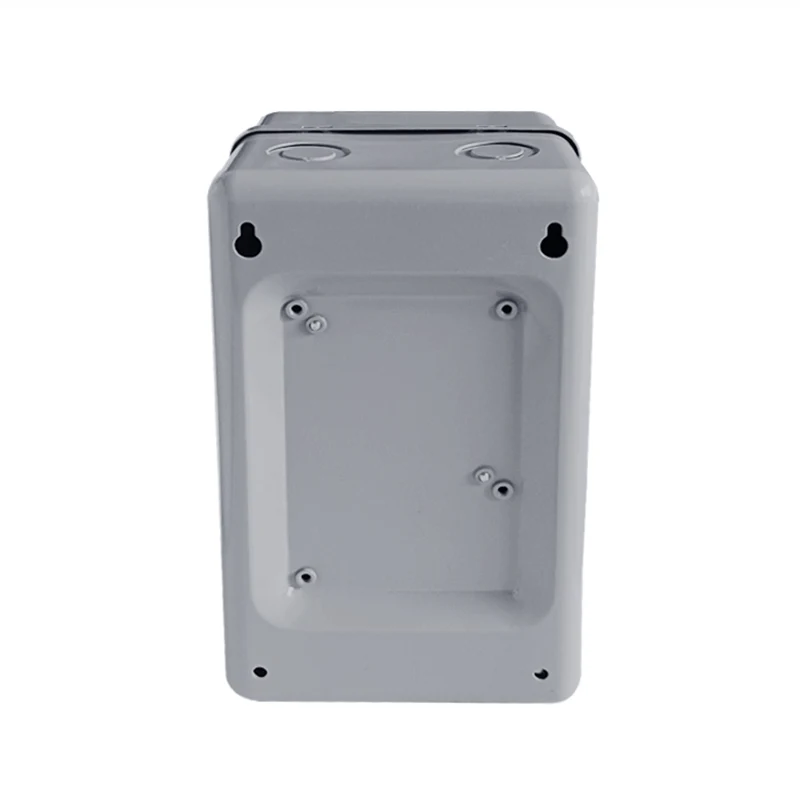

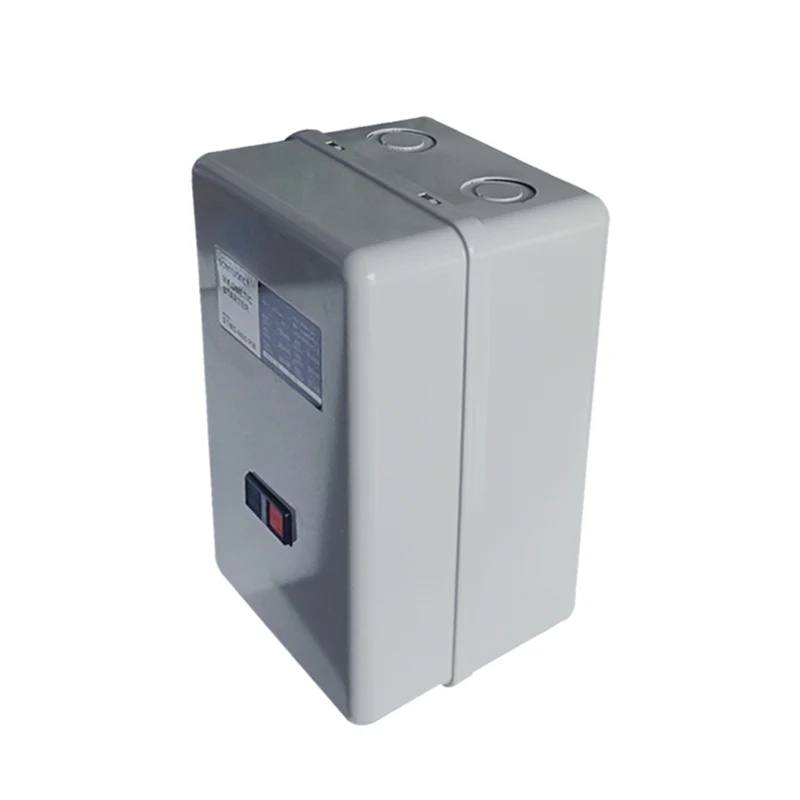

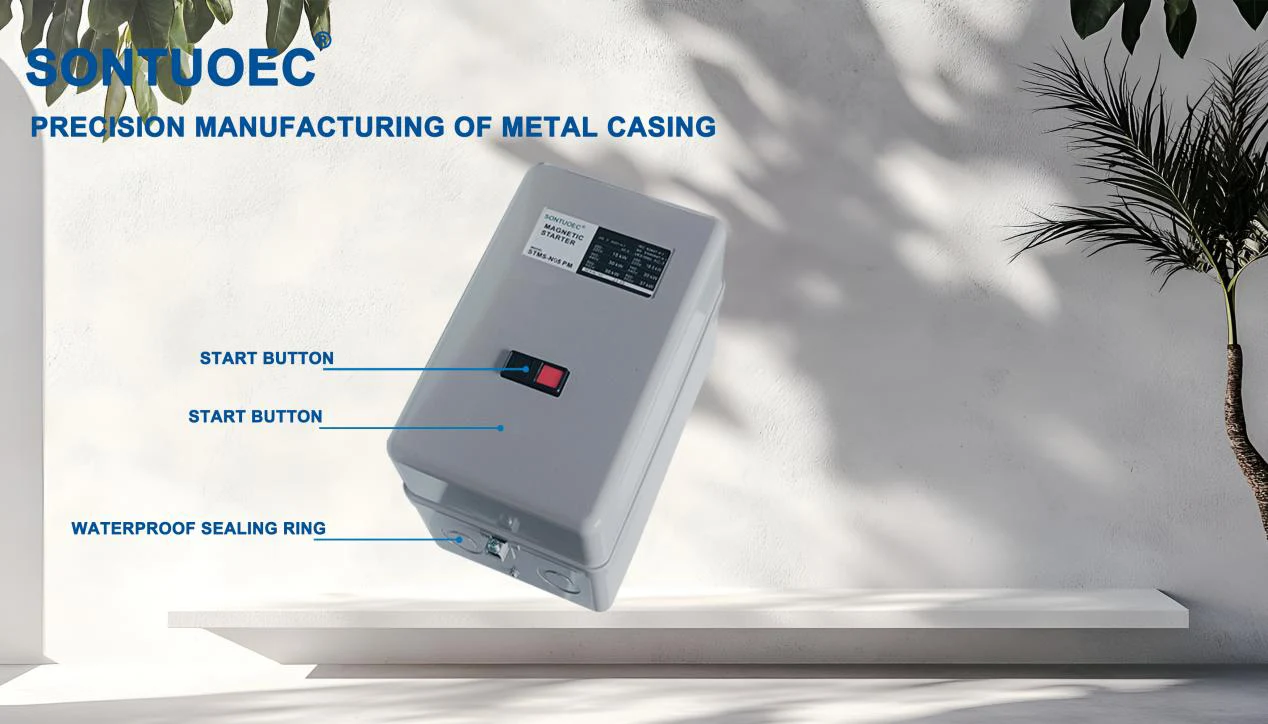

Kompakt struktur: Den trefasede magnetiske motorstarteren vedtar kompakt strukturdesign, opptar lite plass og er enkel å installere og vedlikeholde.
Flere kontrollmodus: I henhold til forskjellige applikasjonskrav, kan den trefasede magnetiske motorstarteren brukes i flere kontrollmodus, for eksempel direkte start, Star-Delta-start, autotransformerstart, og så videre.
Trefasede magnetiske motoriske startere er mye brukt i industrielle automatiseringskontrollsystemer, elektriske kraftsystemer, anleggsutstyr og andre anledninger der trefasemotorer må startes og stoppes. Spesielt i motorkontrollkretser som krever hyppig start og stopp, er beskyttelsen av trefasede magnetiske motoriske startere spesielt viktig.
