4p RCBO AC -type

Operasjonsprinsipp

Driftsprinsippet for 4P RCBO AC -typen er basert på vektorsummen av strømmer og på elektromagnetiske prinsipper. Når strømningene i kretsen på brannen (L) og null (n) ledninger ikke er like i størrelsesorden, er vektorsummen av strømningene i primærsiden av transformatorkretsen ikke null, noe som genererer en indusert spenning i den sekundære sidespolen. Denne induserte spenningen tilsettes til det elektromagnetiske reléet, og genererer en eksitasjonsstrøm som skaper en omvendt demagnetiserende kraft. Når feilstrømmen når driftsstrømverdien til RCBO, vil denne omvendte demagnetiserende kraften føre til at ankeret inne i det elektromagnetiske reléet til å koble seg fra åket, og skyver driftsmekanismen for å handle og kutte av feilstrømkretsen.

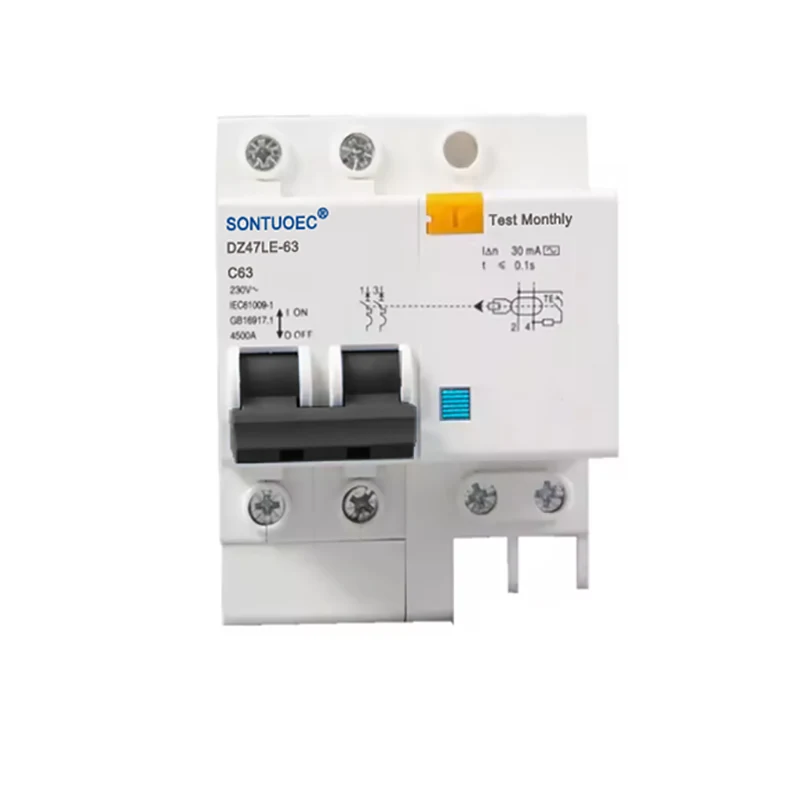

DZ47LE-63 Series Electronic Earth lekkasjebeskyttelsesbryter er egnet for enfase boligkrets av AC 50Hz/60Hz, nominell spenning 230V og nominell strøm 6A ~ 63a; 400V for trefasekrets av AC 50Hz/60Hz. Det kan beskytte kretsform overbelastning og kortslutning. Dette produktet har fordeler med lite volum, høy bruddkapasitet, levende ledning og null linje er avskåret samtidig, og beskytter også personen mot elektrisk lekkasjesjokk når det gjelder brannledningen og nulllinjen tilkoblet omvendt.

Det samsvarer med standard IEC61009-1, GB16917.1.

Trekk:

1). Gjennomfører beskyttelse mot elektrisk sjokk, jordfeil, lekkasjestrøm;

2). Gjennomfører beskyttelse mot overbelastning, kortslutning og overspenning;

3). Lite volum, høy bruddkapasitet; Live Wire og Zero Line er avskåret samtidig;

4). Liten størrelse og vekt, enkel installasjon og ledninger, høy og holdbar ytelse

5). Gi mot misoperasjon tripping forårsaket av øyeblikkelig spenning og øyeblikkelig strøm.

Funksjoner og fordeler

Multifunksjonell beskyttelse: 4P RCBO AC-typen kombinerer gjenværende strømbeskyttelse og overstrømsbeskyttelse for å gi omfattende beskyttelse for kretsløp og utstyr.

Høy følsomhet: Svært sensitiv beskyttelse mot plutselig anvendelse eller langsom økning av gjenværende sinusformet AC -strøm sikrer avkobling.

Bredt anvendelsesområde: Egnet for AC-kretser i innenlandske, industrielle og kommersielle kraftdistribusjonssystemer, spesielt for ledninger med én-en-en-null.

Enkelt å installere og vedlikeholde: rimelig strukturell design, enkel å installere, og samtidig enkelt å utføre vedlikehold og overhaling.

Applikasjonsscenarier

4P RCBO AC -type er mye brukt til AC -kretsbeskyttelse i hjem, kontorer, kommersielle lokaler og industrianlegg. Det er spesielt egnet for applikasjoner som krever beskyttelse av både brann og null ledninger, for eksempel lyskretser, sokkelkretser og beskyttelse av utstyr som motorer.
