AC magnetisk kontaktor

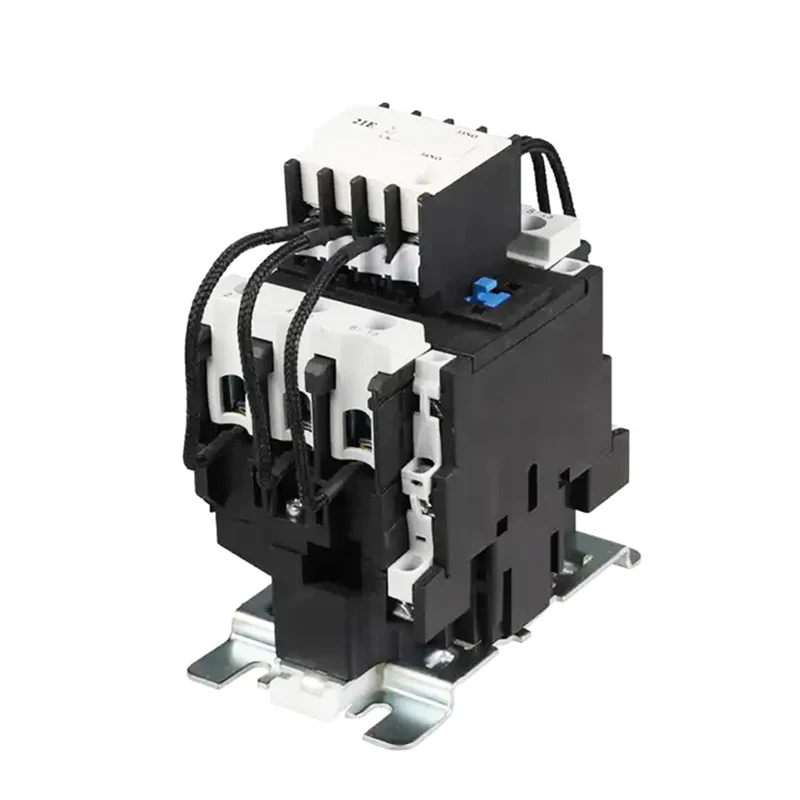

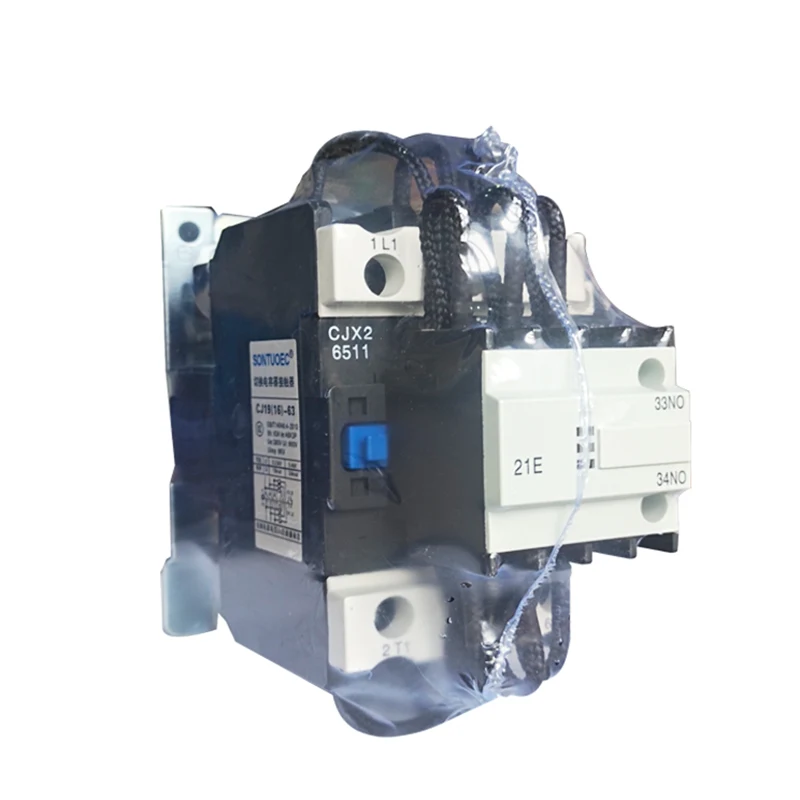

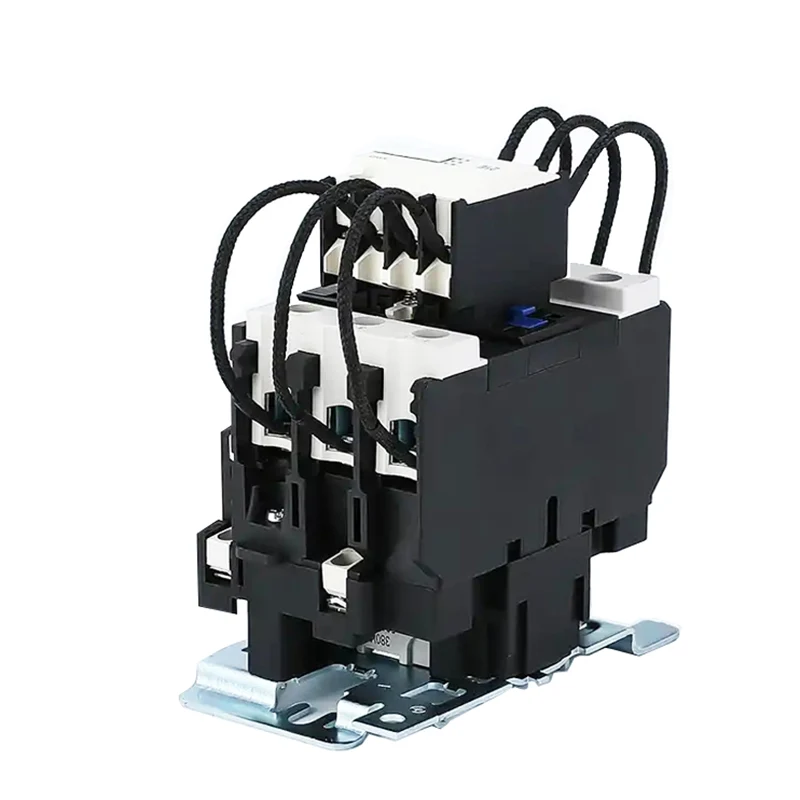

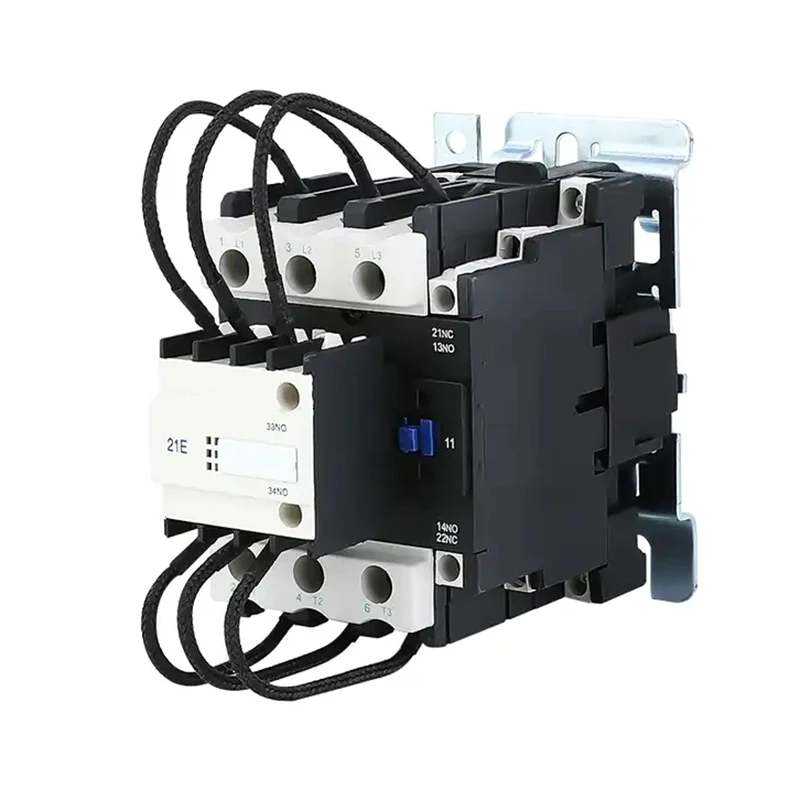

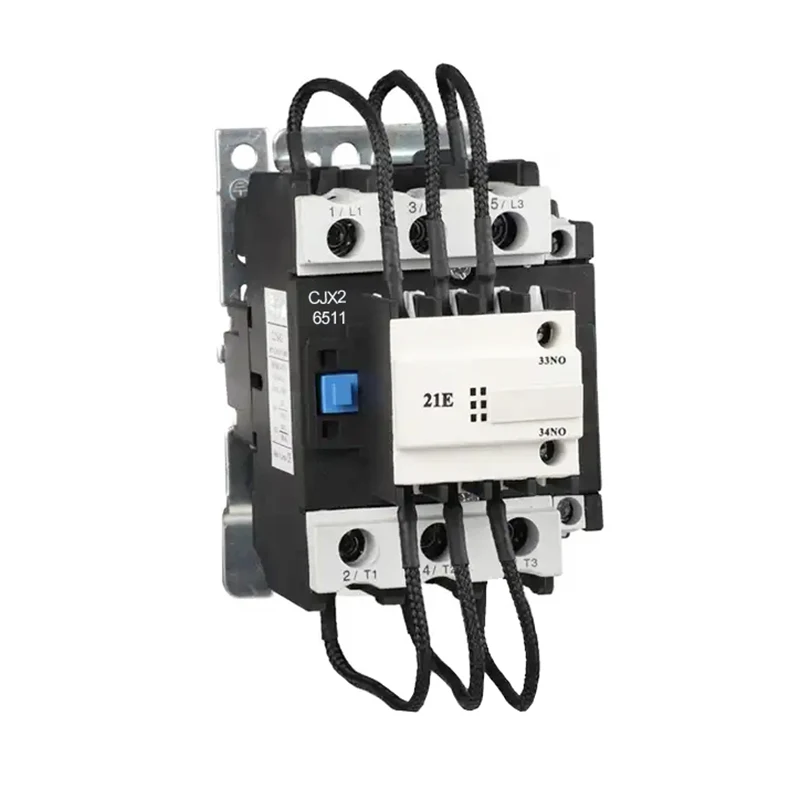

SCJ19 Switching Capacitor Type Kontaktor brukes i Power Network av AC 50Hz eller 60Hz, opptil 380V, for å betjene eller bytte LV -kondensatorkontrollenhet i LV -reaktiv strømkrets. Med antisurge -enhet kan det redusere effekten av lukkende bølge og forhindre overbelastning som brudd.

Operasjonsprinsipp

Driftsprinsippet for AC -magnetisk kontaktor er basert på elektromagnetisk induksjon og magnetisk kraft. Når spolen er energisk, tiltrekker det genererte magnetfeltet jernkjernen og lukker kontaktene, og åpner dermed kretsen. Når spolen er strømforsøkt, forsvinner magnetfeltet, jernkjernen tilbakestilles under vårens handling, kontakten er ødelagt og kretsen kobles fra. På denne måten innser AC -magnetisk kontaktor kontrollen av AC -kretsen.

Struktur og komposisjon

AC magnetisk kontaktor er hovedsakelig sammensatt av følgende deler:

Elektromagnetisk system: Inkluderer komponenter som spole, kjerne og anker, som er nøkkeldelene for å generere magnetfelt og magnetisk virkning.

Kontaktsystem: Inkluderer hovedkontakten og hjelpekontakt, som brukes til å slå av og på kretsen. Hovedkontaktene brukes vanligvis til å bære større strømmer, mens hjelpekontaktene brukes til å realisere forskjellige kontrollfunksjoner.

Bue slukkende enhet: Brukes til å slukke buen når kontakten kobles fra, og forhindrer at buen skader kontakten.

Andre komponenter: som fjærer, parentes, hus, etc., brukes til å fikse og støtte komponentene for å sikre normal drift av kontaktoren.

Strukturfunksjoner

1. Kontaktoren samlet med gjeldende begrenset motstand, i stand til å begrense bytting av bølgen innenfor tillatt verdi.

2. Kontaktoren er av direkte fungerende dual-break-struktur, skuespillermekanismen er smidig, lett å sjekke for hånd, kompakt strukturell for å erstatte kontakter.

3. Videre terminalblokk beskyttet av dekke, trygt og pålitelig.

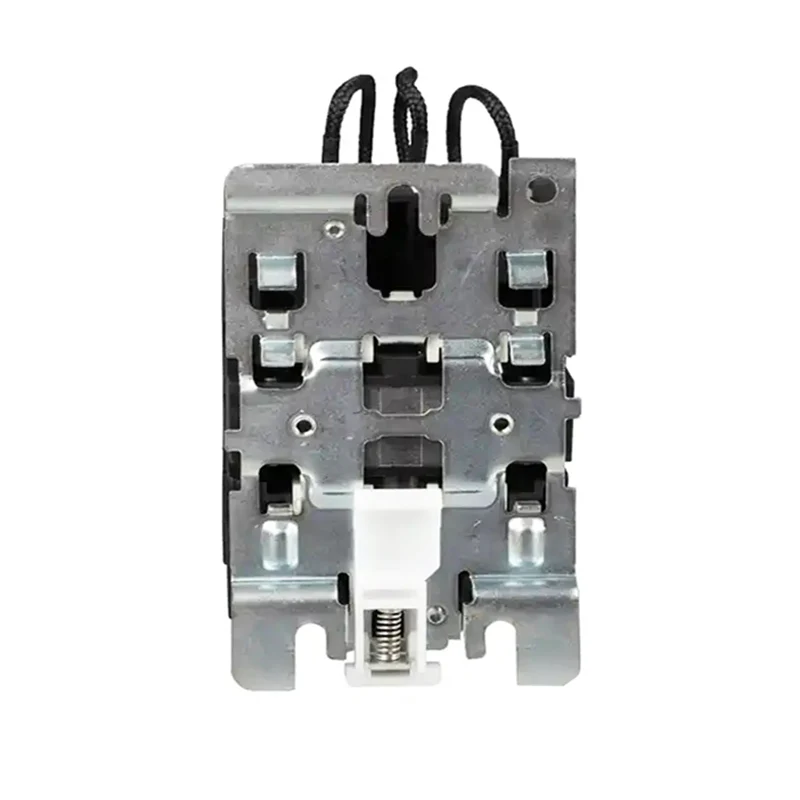

4.Det kan monteres med skruer, eller på 35/75 mm standardskinne.

Arbeids- og installasjonsforhold

(1) Omgivelsestemperatur: -5 ℃- +40 ℃, skal gjennomsnittstemperaturen ikke være over +35 ℃ på 24 timer.

(2) Atmosfæriske forhold: Atmosfære omgivelsesfuktighet under 50% når +40 ℃. Ambientfuktigheten kan være høyere i lavere temperatur. I den våteste måneden er gjennomsnittlig laveste temperatur + 25 ℃ for gjennomsnittlig med den maksimale relative fuktigheten 90%, og vurderer temperaturendringen og skjer fordi produktet på overflaten av gelen.

(3) Høyde ikke høyere enn 2000m når installasjonen.

(4) Forurensningsklasse: 3 klasse

(5) Installasjonsklasse: III

(6) Installasjonsbetingelse: Monteringsoverflate og hellingen til det vertikale planet er ikke mer enn ± 5 °, og ingen signifikant innvirkning og vibrasjoner, og rister stedet.

Hovedfunksjoner

Pålitelig arbeid: AC magnetisk kontaktor er laget av materialer av høy kvalitet og avansert produksjonsprosess, som har høy pålitelighet og stabilitet.

Lang levetid: Kontaktsystemet er laget av slitasjebestandige materialer, som tåler store strøm- og spenningssjokk, og forlenger levetiden.

Lett å vedlikeholde: Strukturen er rimelig designet, lett å demontere og reparere, noe som reduserer vedlikeholdskostnadene.

Ulike spesifikasjoner: For å imøtekomme behovene til forskjellige brukere, har AC -magnetisk kontaktor en rekke spesifikasjoner og modeller å velge mellom, inkludert forskjellige strømnivåer, spenningsnivåer og hjelpekontakonfigurasjoner.
