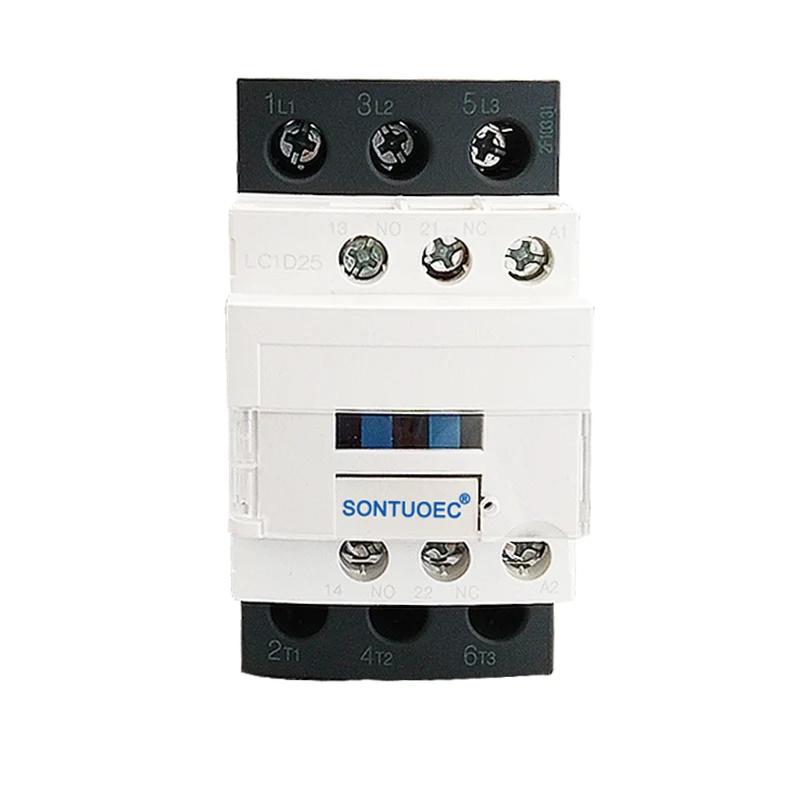

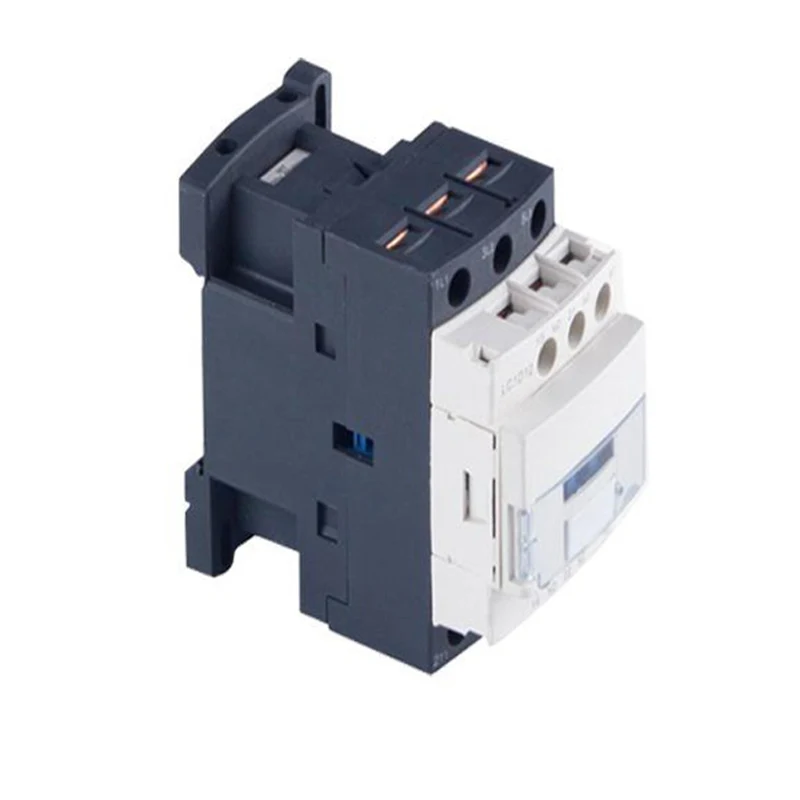

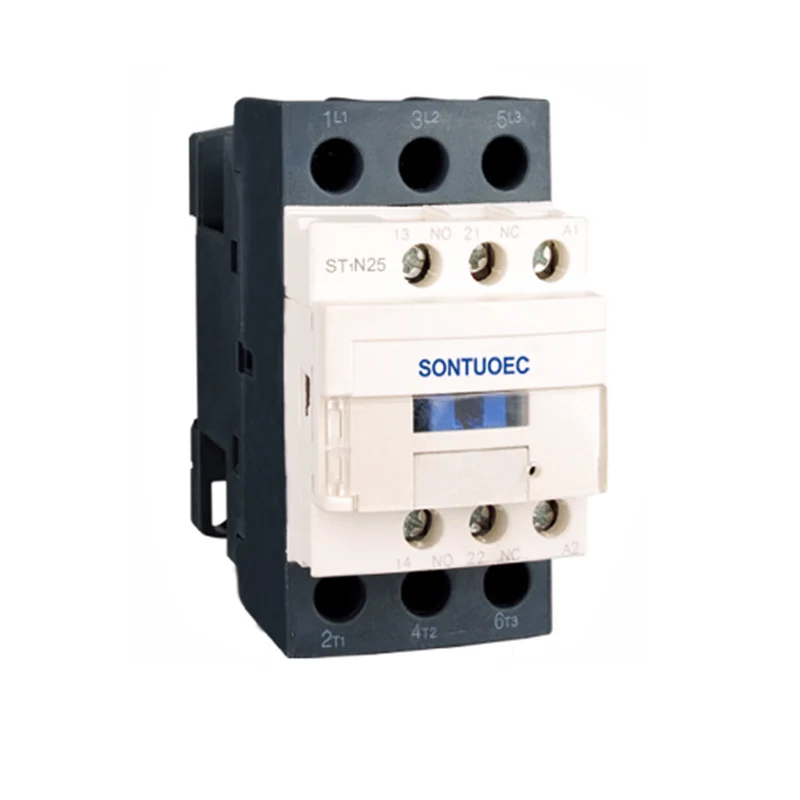

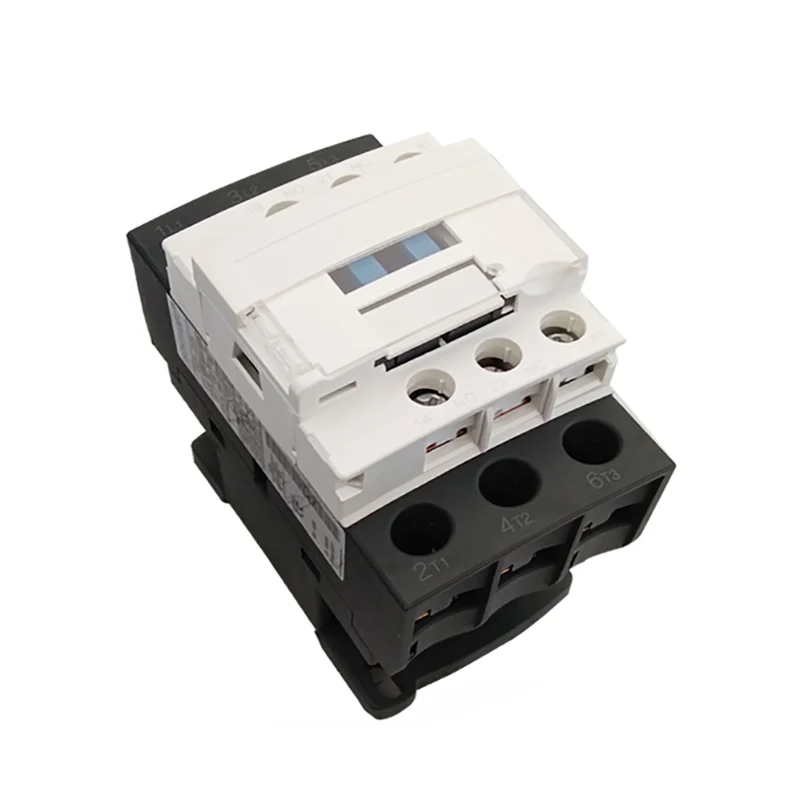

CJX2 3P 25A AC -kontaktor

CJX2 3P 25A AC -kontaktor er egnet for tilkobling og bruddkretser over lange avstander, samt for hyppig start og kontroll av vekselstrømsmotorer. I tillegg kan det brukes med passende termiske reléer for å danne elektromagnetiske forretter for å beskytte kretsløp der operasjonelle overbelastninger kan oppstå.

Modell:ST1N

Send forespørsel

produktbeskrivelse

Type		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
Vurdert arbeidsstrøm (a)	AC3	9	12	18	25	32	40	50	65	80	95
Vurdert arbeidsstrøm (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Standardpower-rangeringer av 3-fase Motors 50/60Hz Incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Nominell varmestrøm (a)		20	20	32	40	50	60	80	80	125	125
Elektrisk liv	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektrisk liv	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mekanisk liv (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Antall kontakter	3p+nei					3P+NC+NO
Antall kontakter	3p+NC					3P+NC+NO

Strukturelle funksjoner

Beskyttelsesdesign: CJX2 3P 25A AC -kontaktor vedtar beskyttende struktur, som er preget av lite volum, lett vekt, lavt strømforbruk og lang levetid.

Direkte virkende handlingsstruktur: Handlingsstrukturen er direktevirkende og kontaktene er dobbeltbreakpunkt, noe som forbedrer påliteligheten og sikkerheten ved kontakt.

Hjelpekontaktgruppe av blokkeringstype: Hjelpekontaktgruppe, luftforsinkelseshode, mekanisk sammenkoblingsmekanisme og andre komponenter kan legges til i henhold til brukerens behov for å danne en tid-forsinkende kontaktor, reversibel kontaktor, Star-Delta-startpakke og andre avledede serieprodukter.

Tekniske parametere

De viktigste tekniske parametrene til CJX2 (ST1N) -serien AC -kontaktor inkluderer:

Nominell spenning: inkludert 36V, 110V, 127V, 220V, 380V og andre nivåer for å imøtekomme behovene til forskjellige kraftsystemer.

Rangert strøm: I henhold til forskjellige modeller varierer de nominelle strømmen fra 9A til 95A.

Spolespenning: vekselstrømspolespenning inkluderer 24V, 36V, 48V, 110V, 220V, 380V, etc. DC spolespenning inkluderer 12V, 24V, 48V, 110V, 220V, etc.

Mekanisk og elektrisk liv: Mekanisk liv kan være opp til millioner av ganger, og det elektriske levetiden er også relativt høyt, noe som sikrer den langsiktige stabile driften av kontaktoren.

Installasjon og vedlikehold

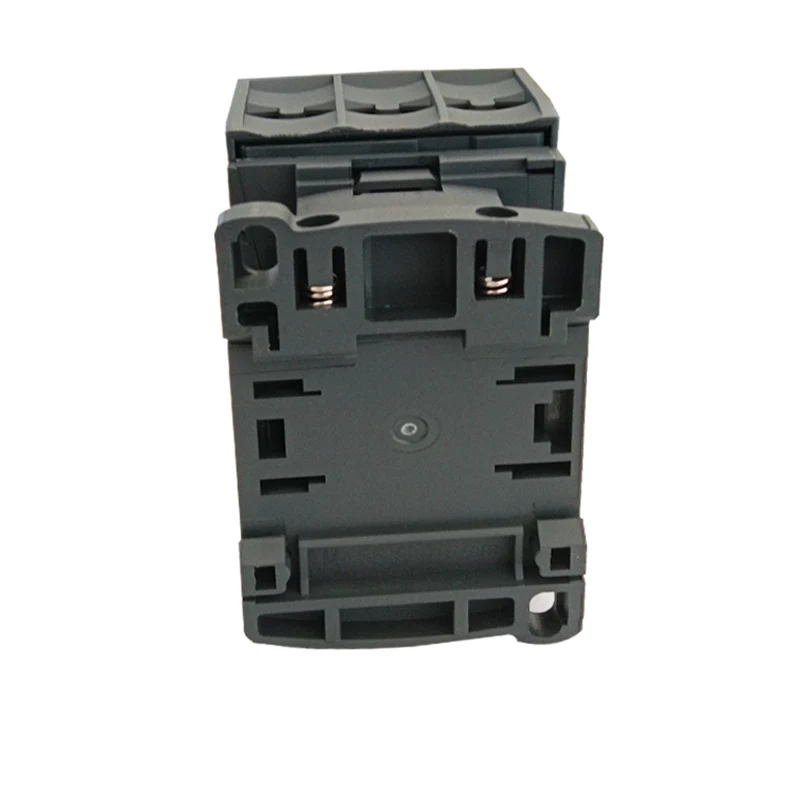

Installasjon: CJX2 Type AC -kontaktorer kan monteres med to skruer eller 35mm (eller 75 mm) guidebane, som er praktisk og rask. De relevante tekniske dataene bør sjekkes før installasjon for å sikre samsvar med installasjonsforholdene.

Vedlikehold: Alle deler av produktet skal sjekkes regelmessig under bruk, noe som krever at bevegelige deler ikke sitter fast og festemidler ikke er løse. Hvis det er noen skade, bør det erstattes i tide for å sikre normal drift av kontaktoren.

CJX2 3P 25A AC Contactor
