Kurve d mcb miniatyr effektbryter

Ved å overholde en rekke internasjonale sikkerhetsstandarder og autoritative sertifiseringer, gir Curve D MCB Miniature Circuit Breaker pålitelig beskyttelse for elektriske systemer og er mye brukt i en rekke applikasjoner der det er nødvendig med høy sikkerhet og stabilitet. Når du velger og bruker kurve D MCB, anbefales det at valget er basert på spesifikke elektriske systemkrav og belastningsegenskaper, og at relevante installasjons- og vedlikeholdskoder følges.

Modell:STM10-63

Send forespørsel

produktbeskrivelse

Standard		IEC/EN 60898-1
Elektrisk funksjoner	Rangert strøm i	A	1,2,4,610,16,20,25,32,40,50,63a
	Poles	P	1p, 2p, 3p, 4p
	Nominell spenning ue	V	AC 230/400
	Isolasjonsspenningsgrensesnitt	V	500
	Nominell frekvens	Hz	50/60
	Rangert bruddkapasitet	A	3000, 4500, 6000
	Nominell impuls motstandsspenning (1,2/50) UIMP	V	4000
	Dielektrisk testspenning ved ind.freq.for 1 min	Kv	2
	Forurensningsgrad		2
	Termo-magnetisk frigjøringskarakteristikk		B, C, D.
Mekanisk funksjoner	Elektrisk liv	t	4000
	Mekanisk liv	t	10000
	Beskyttelsesgrad		IP20
	Referansetemperatur for innstilling av termisk element	ºC	30
	Omgivelsestemperatur (med daglig gjennomsnitt ≤35 ºC)	ºC	-5 ~+40 (Spesiell søknad vennligst se temperaturkompensasjonskorrigering)
	Lagringstemperatur	ºC	-25 ~+70
Installasjon	Terminalforbindelsestype		Buslinne av kabel/pin-type
	Terminal størrelse topp/bunn for kabel	MM2	25
		Awg	18-3
	Topp/bunn for terminal størrelse for busbar	MM2	25
		Awg	18-3
	Strammende dreiemoment	N*m	2
		In-lbs	18
	Montering		På DIN Rail EN 60715 (35mm) ved hjelp av hurtigklippenhet
	Forbindelse		Fra topp og bunn

Produktegenskaper

 Nominell strøm og spenning: Kurve D MCB er egnet for et bredt spekter av nominelle strømmer, for eksempel 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, etc., samt for nominelle spenningsområder som 110V, 220V, 400V, etc. og for frekvenser av frekvenser av 50/60 hz.

 Uttakskarakteristikker: Kurve D MCB er spesielt egnet for høye induktive belastninger og distribusjonssystemer som genererer store inrushstrømmer, for eksempel elektrisk utstyr som genererer pulserende strømmer, små motorer, etc. De kan brukes i et bredt spekter av applikasjoner, for eksempel strømfordelingssystemer, strømfordelingssystemer og strømforsyningssystemer. Den øyeblikkelige bruddstrømmen er typisk 10-40 ganger den nominelle strømmen, noe som betyr at den raskt kan kutte av kretsløp og beskytte utstyr mot skade under plutselige økninger i strømmen.

 Kortslutningsbeskyttelse: D-Curve MCB har en høy kortslutningsbruddskapasitet, for eksempel den nominelle kortslutningsbrytende kapasiteten til 6KA for noen produkter, som pålitelig kan beskytte kretsløp mot kortslutningsstrømmer.

 Sikkerhetsstandarder og sertifiseringer: Disse produktene er vanligvis i samsvar med en rekke internasjonale sikkerhetsstandarder, for eksempel EN/IEC 60898, AS/NZS 60898.1, IEC60947-2, etc., og har oppnådd autoritative sertifikater som CE, CB, CCC, TUV, etc. for å sikre at produktene er trygge og rykende og rykende og rykende og rykende, CCC.

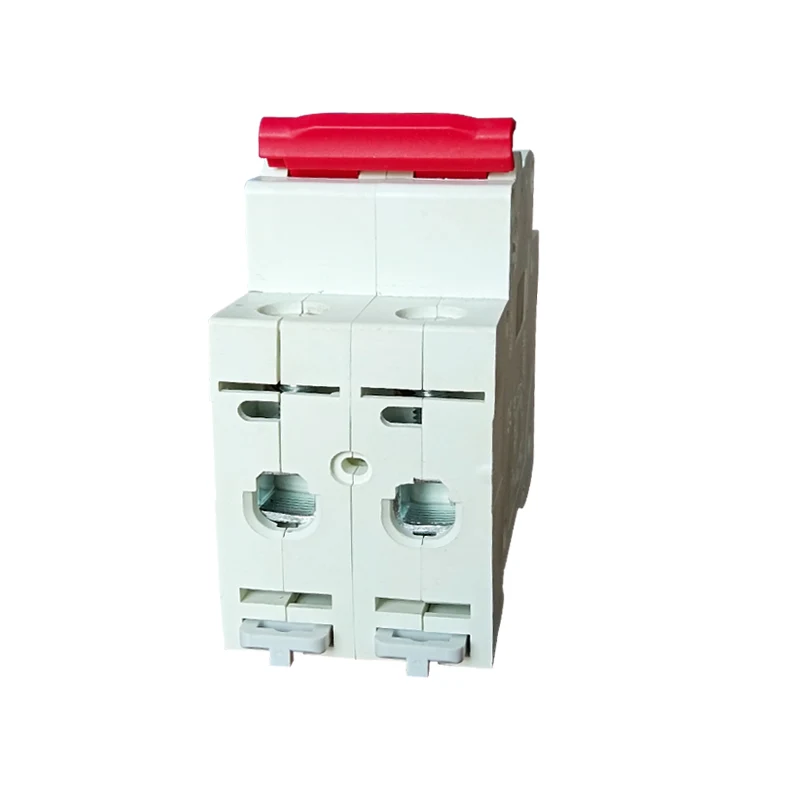

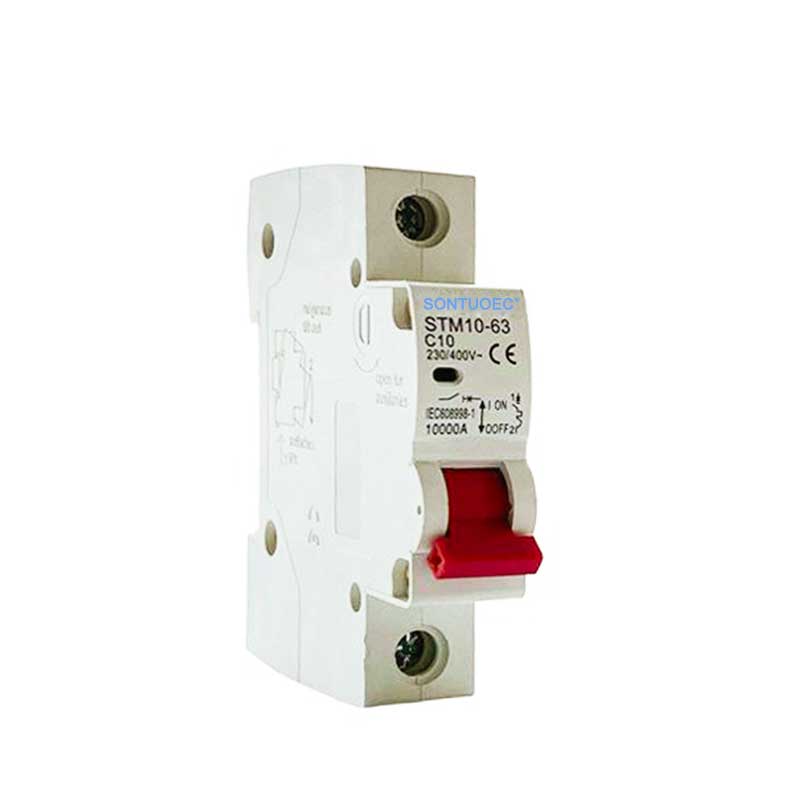

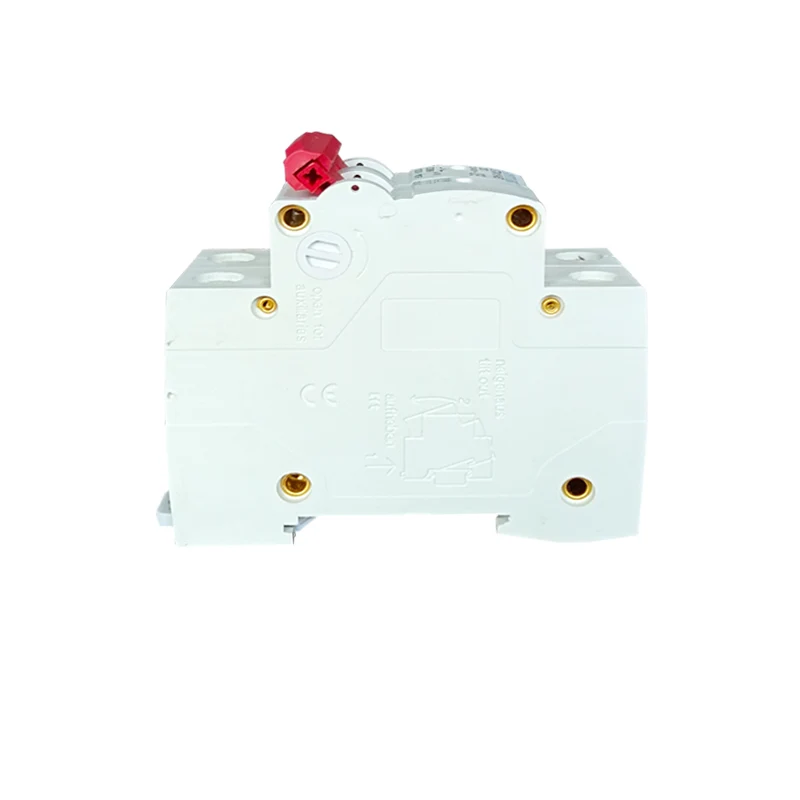

Curve D MCB Miniature Circuit Breaker
