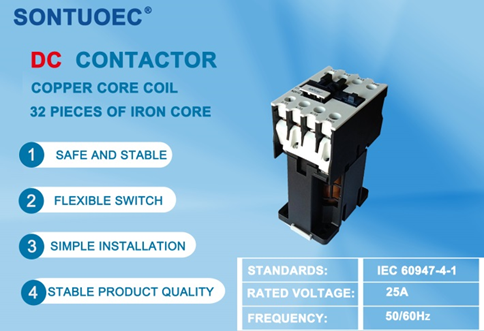

DC magnetisk kontaktor

Operasjonsprinsipp

Når spolen til en DC -magnetisk kontaktor er energisk, genererer DC -strømmen i spolen et magnetfelt. Dette magnetfeltet vil føre til at den statiske jernkjernen genererer elektromagnetisk sug, som tiltrekker den bevegelige jernkjernen, og dermed driver kontaktsystemet til å handle. Normalt vil de normalt lukkede kontaktene åpne seg og de normalt åpne kontaktene vil lukke, og innse at på/på -kontrollen av kretsen. Når spolen er strømforsøkt, forsvinner den elektromagnetiske sugingen, tilbakestilles den bevegelige jernkjernen under vårens handling, og kontaktene går tilbake til sin opprinnelige tilstand.

Hovedstruktur og egenskaper

Elektromagnetisk system: inkludert spole, statisk jernkjerne og bevegelig jernkjerne og andre komponenter, er den viktigste delen av å generere magnetfelt og kontrollere kontaktenes virkning.

Kontaktsystem: inkludert normalt åpne kontakter og normalt lukkede kontakter, som brukes til å kontrollere kretsen av og på. Kontaktmaterialer har vanligvis god elektrisk ledningsevne og høye temperaturytelser.

Buen slukkende enhet: Brukes til å slukke buen når kontakten er ødelagt, for å beskytte kontakten mot skade. For kontaktorer med stor kapasitet er utformingen av ARC-slukkingsanordningen spesielt viktig.

DC magnetisk kontaktor er preget av enkel struktur, pålitelig handling, lang levetid og enkelt vedlikehold. Samtidig, på grunn av bruk av DC -strømforsyning, har den lavt energiforbruk og støy.

Utvalg og forholdsregler

Når du velger en DC -magnetisk kontaktor, må følgende faktorer vurderes:

Nominell spenning: Forsikre deg om at den nominelle spenningen til den valgte kontaktoren samsvarer med DC -spenningen i kretsen.

Vurdert strøm: I henhold til belastningsstrømmen i kretsen, velg en kontaktor med riktig rangert strømverdi. Samtidig er det også nødvendig å vurdere overbelastningskapasiteten og kortslutningsstanden til kontaktoren.

Kontaktskjema og nummer: I henhold til etterspørselen etter kretskontroll, velg riktig kontaktskjema og nummer. For eksempel om det er nødvendig med å åpne eller normalt lukkede kontakter, og hvor mange kontakter som er nødvendige.

Merke og kvalitet: Velg kjente merker og høykvalitetsprodukter for å sikre kontaktorens pålitelighet og levetid. Vurder også faktorer som produktets service og teknisk support etter salg.

Når du bruker DC -magnetiske kontaktorer, må du ta hensyn til følgende forhold:

Riktig ledning: Forsikre deg om at ledningene til kontaktoren er riktig for å unngå gale ledninger som fører til kretsfeil eller skade på kontaktoren.

Regelmessig inspeksjon og vedlikehold: Inspiser og vedlikehold kontaktoren regelmessig, inkludert rengjøring av kontaktene, sjekk spolemotstanden og isolasjonsmotstanden. Forsikre deg om at kontaktoren er i god stand.

Unngå overbelastning og kortslutning: Unngå å la kontaktoren jobbe under overbelastning eller kortslutning i lang tid for å unngå å skade kontaktoren og påvirke kretsens stabilitet.
