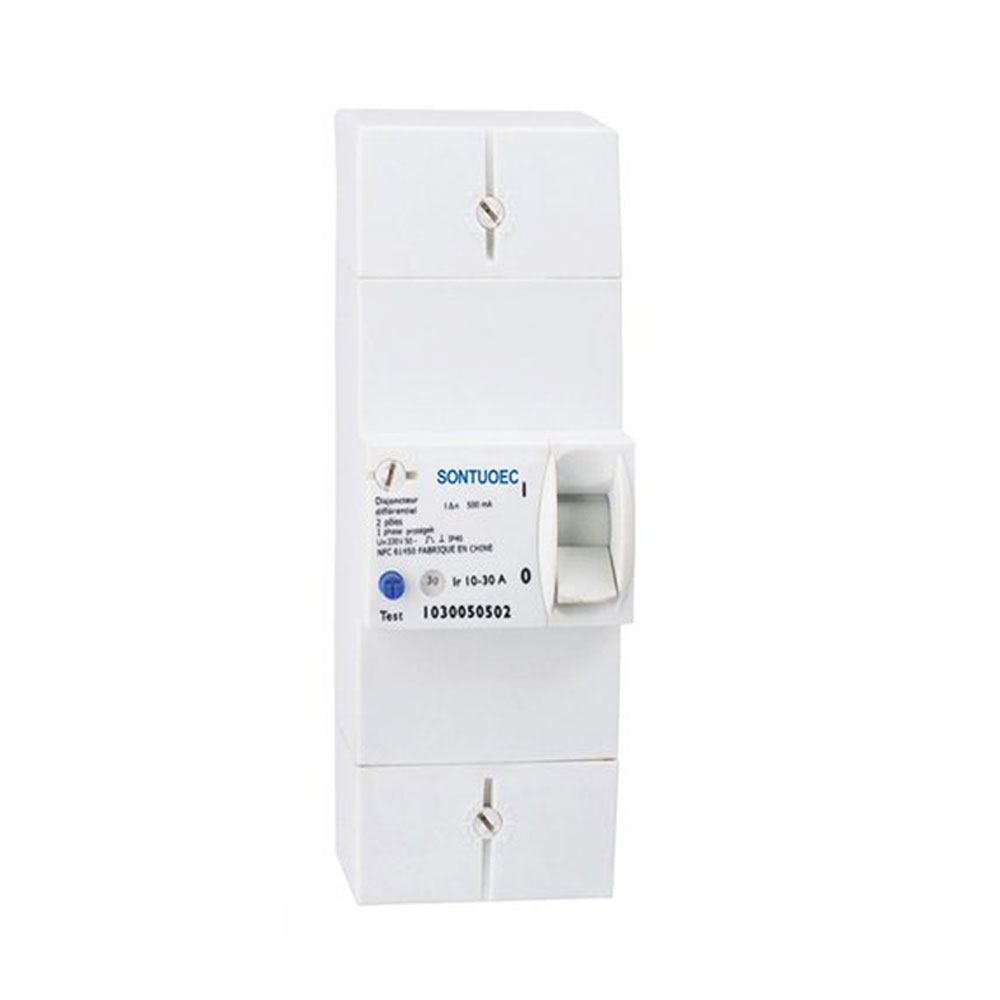

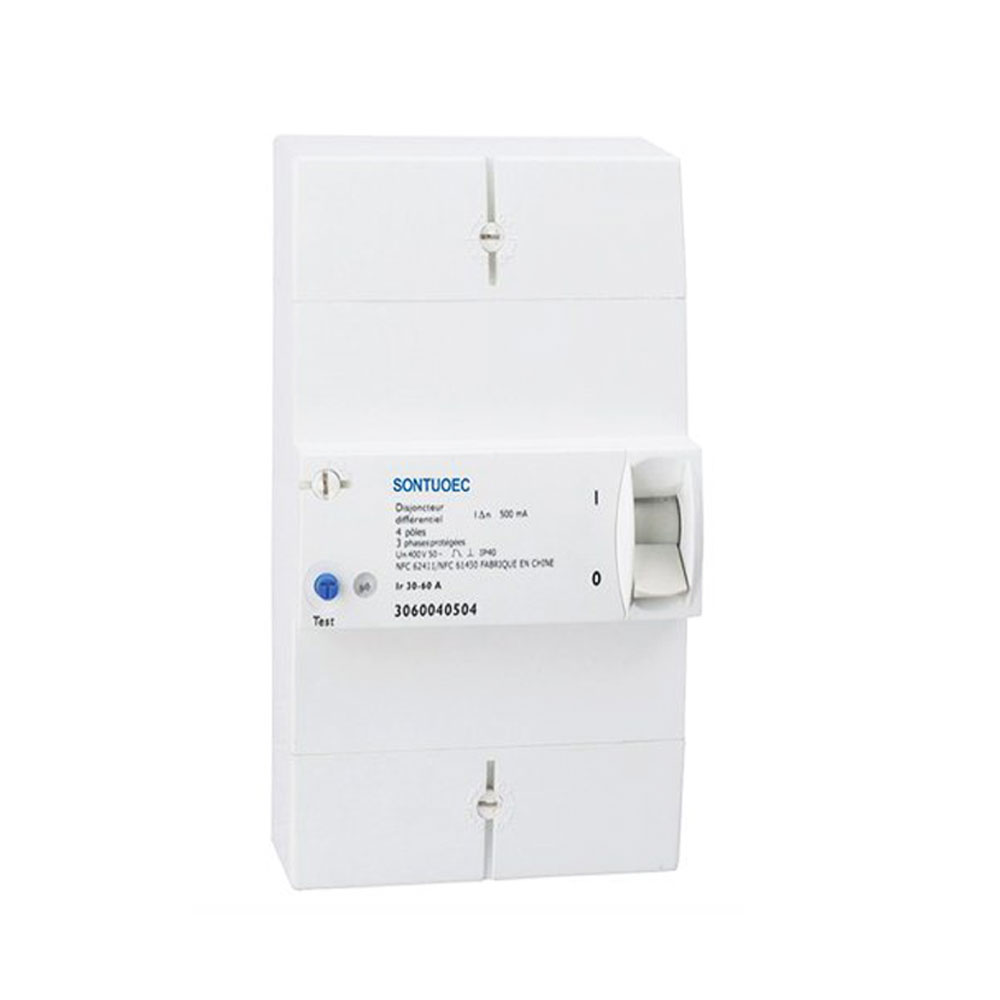

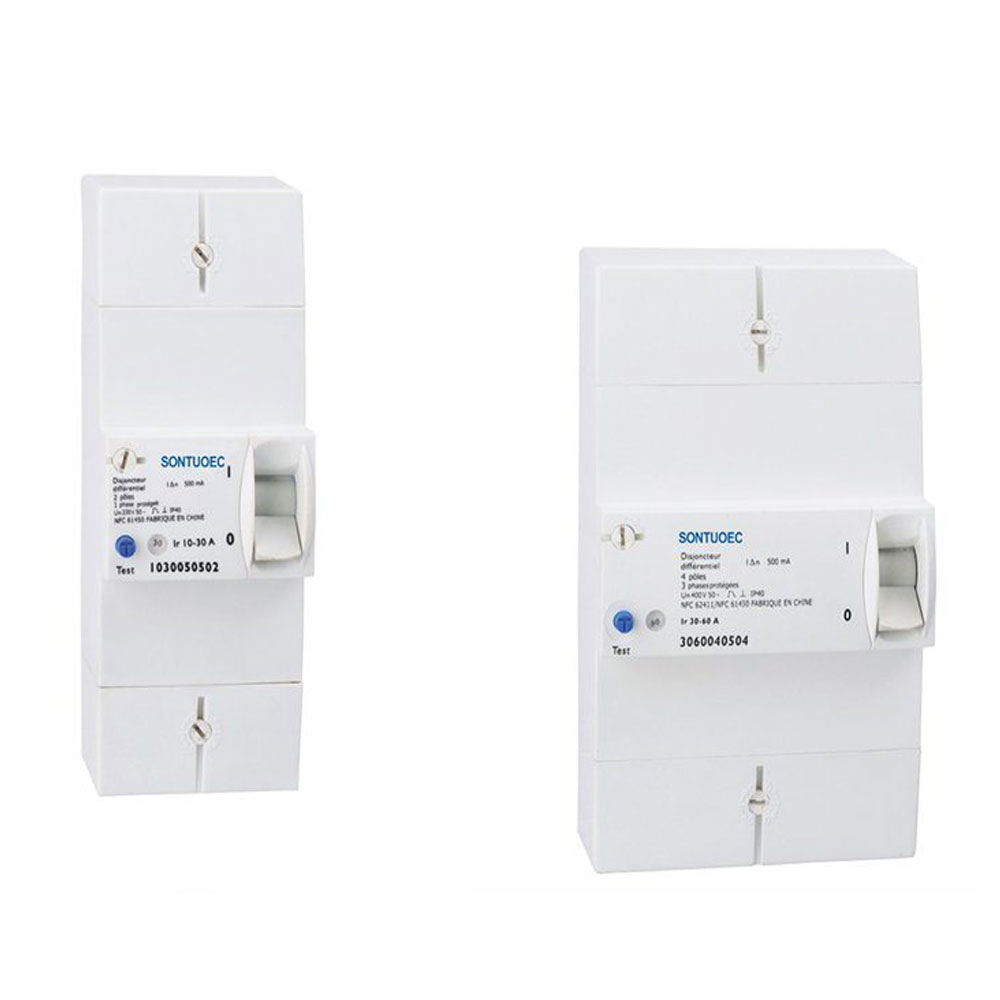

Disjuntor -effektbryter er en slags koblingsenhet som brukes til å beskytte kretsen, når det er overbelastning, kortslutning og andre feil i kretsen, kan den raskt kutte av kretsen for å forhindre at feilen utvides og skader utstyret i kretsen. På grunn av sin lille størrelse, lett vekt, enkel installasjon og andre egenskaper, er miniatyrkretsbryter mye brukt i bolig-, kommersielle og industrielle felt som et beskyttelseselement for terminalapparater.

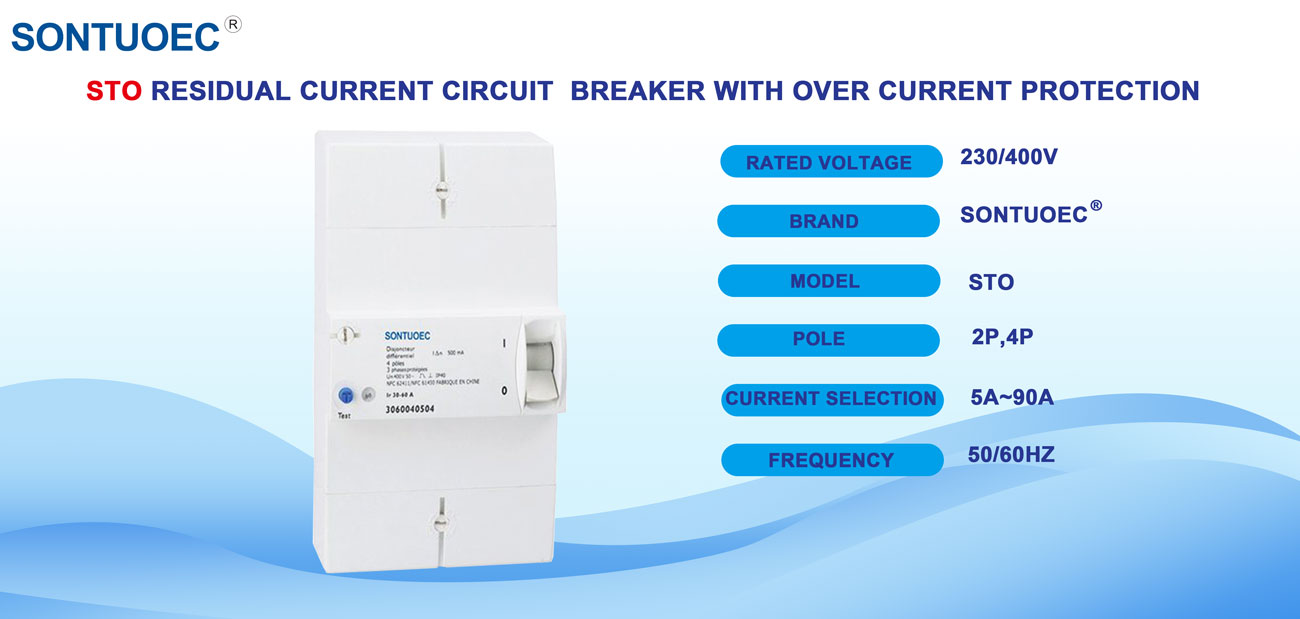

Modell |
Sto |
Standard |
IEC61009-1, IEC 60947-2 |
Rangert følsomhet l △ n | 300 500 (MA) |
Stang |
2p, 4p |
Rangert kortslutningskapasitet (ICN) |
3KA, 6KA, 8KA |
Rangert strøm (in) |
5 ~ 15a, 15 ~ 30a, 30 ~ 60a, 60 ~ 90a (strømjusterbar) |
Nominell spenning (FN) |
230/400V |
Elektromekanisk utholdenhet |
Over 6000 sykluser |
Struktur: Miniatyrkretsbryter består vanligvis av kontaktsystem, bue slukkende enhet, driftsmekanisme, koble fra enhet og skall og andre deler. Blant dem brukes kontaktsystemet til å koble til og koble fra kretsen; Buen slukkende enheten brukes til å slukke buen når du kobler fra kretsen, og forhindrer at buen skader utstyret og personellet; Driftsmekanismen brukes til å betjene effektbryteren manuelt eller automatisk; Utgivelsesenheten brukes til å kutte av kretsen automatisk når kretsen er feil.
Arbeidsprinsipp: Arbeidsprinsippet for miniatyrkretsbryter er basert på de termiske og elektromagnetiske effektene av strøm. Når strømmen i kretsen overstiger den nominelle verdien, vil bimetalen bli bøyd og avbøyd med varme, frigjøre den mekaniske sperren og dermed åpne kretsbryterkontaktene. Samtidig vil elektromagneten også generere sug på grunn av overdreven strøm, noe som får spissen til å operere og kutte av kretsen.

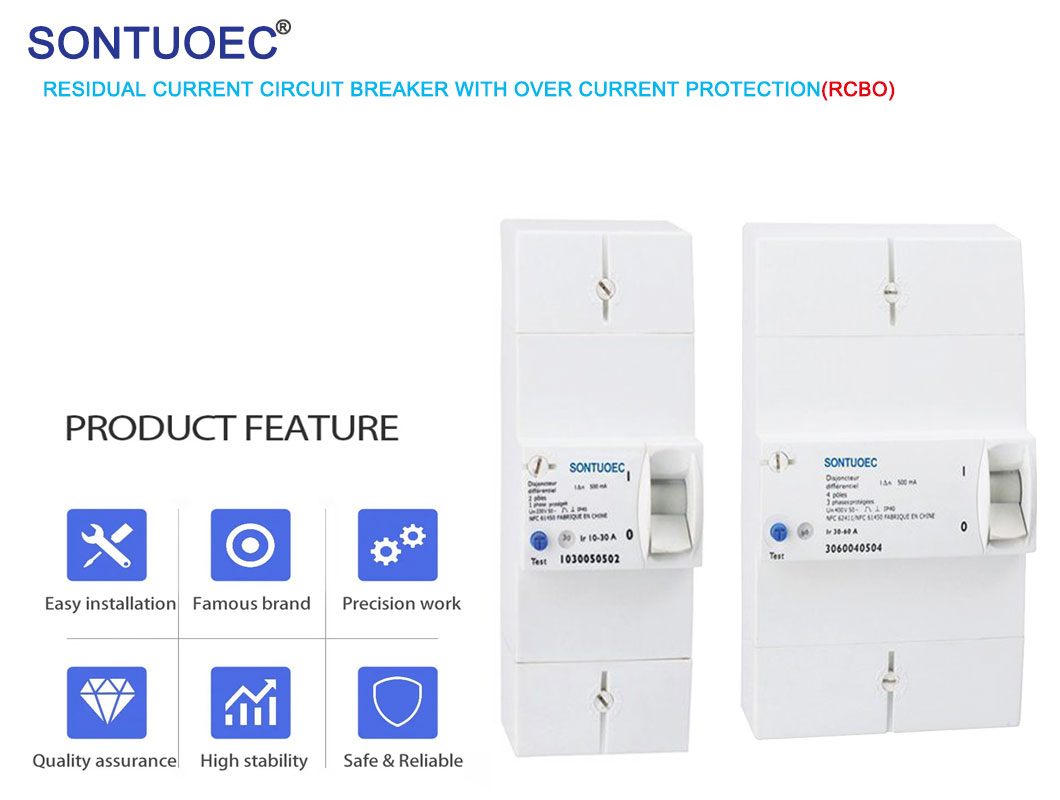

Fordeler: Miniatyrkretsbryter har fordelene med liten størrelse, lett, enkel installasjon, lang levetid og høy pålitelighet. Samtidig har den også en rekke beskyttelsesfunksjoner som overbelastningsbeskyttelse, kortslutningsbeskyttelse, lekkasjebeskyttelse, etc., som kan sikre sikker drift av kretsen.
Bruksområder: Miniatyrkretsbrytere er mye brukt i bolig-, kommersielle og industrielle felt. I boligområdet brukes det vanligvis som et beskyttelseselement i distribusjonsboksen for å beskytte sikkerheten til hjemmekretser; I kommersielle og industrielle områder brukes det som et beskyttelseselement for elektrisk utstyr for å forhindre ulykker som utstyrsskader og brann forårsaket av kretssvikt.
