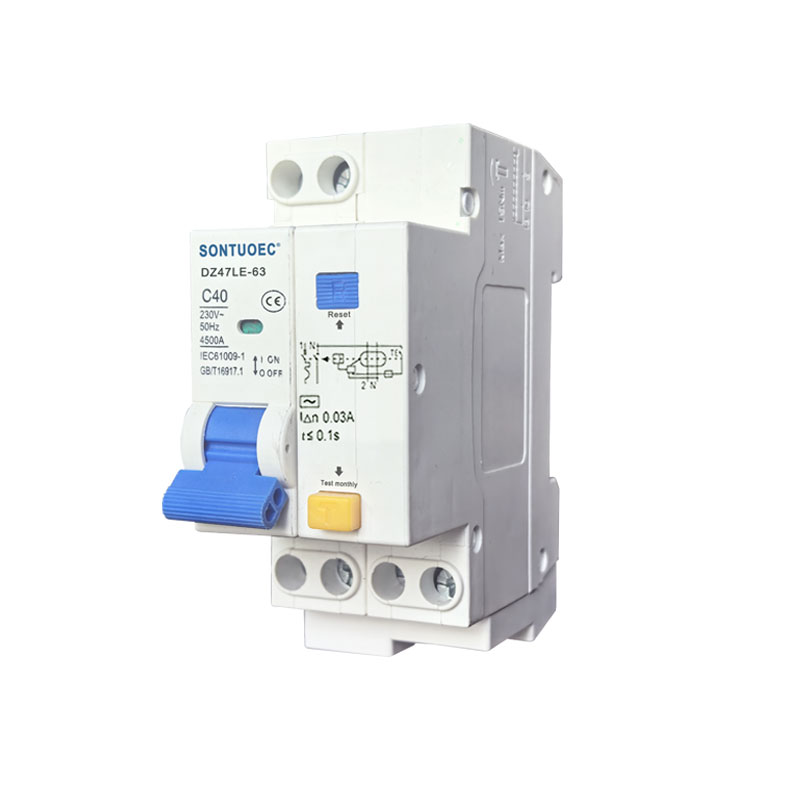

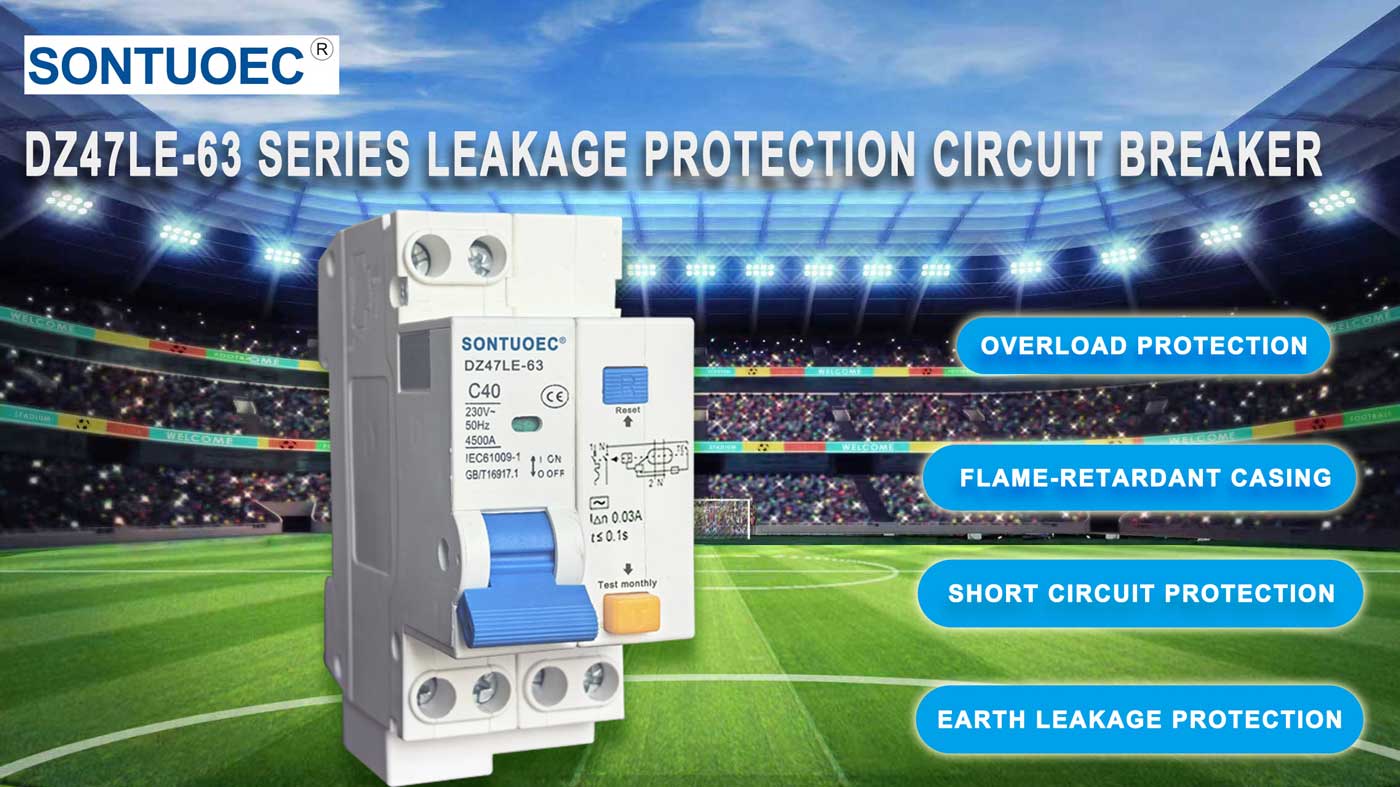

Dz47le-63 RCBO-serien Lekkasjestrømbryter

SONTUOEC er en av de kinesiske leverandørene/produsentene som spesialiserer seg på produksjon av forskjellige små elektriske apparater.DZ47LE gjelder for en linje med AC 50/60Hz merkespenning 230 V for enkelt polet to leder, 2 pol for til 2 pol for for 3 V e. 4 poler og merkestrøm opptil 63A. Den kan beskytte linjen og motoren mot overbelastning og kortslutning Den kan også brukes til sjeldne linjekonverteringer og sjeldne motorstarter. Den er i samsvar med standardene i IEC61009.1.

Modell:DZ47LE-63

Send forespørsel

produktbeskrivelse

Tekniske parametere:

Nominell spenning (V)	Vurdert gjeldende sak Inm(A)	polakker	Nøytra	Vurdert CurrentIn(A)	Vurdert kortslutningsbrytekapasitet Icu(KA)		Nominell strømlekkasje Brytestrøm	Merkestrøm ikke brytestrøm (mA)
Nominell spenning (V)	Vurdert gjeldende sak Inm(A)	polakker	Linel	Vurdert CurrentIn(A)	Brytekapasitet Icu(KA)	COS	(mA))	Merkestrøm ikke brytestrøm (mA)
230	6-63	1	N	6,10,16,	6	0.7	30,50,	15,25,
230	6-63	2		20,25,32,	6	0.7	100 300	50.150
400	6-63	3		40,50,63	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

DZ47LE Reststrømsstyrt effektbryter med overstrømsbeskyttelse (elektronisk):

1. Søknad

Personell og brannvern

Kabel- og ledningsbeskyttelse mot overbelastning og kortslutning

2. Generelle regler for valg av RCBO:

a. Nominell driftsstrøm

I ≤ 30 mA: tilleggsbeskyttelse ved direkte kontakt I ≤300 mA: forebyggende brannbeskyttelse ved jordfeilstrømmer

b.Tripping klasse

AC-klasse - Tripping er sikret for sinusformede, vekselstrømmer, enten de påføres raskt eller sakte øker.

c.Trippingskurve

C-kurve (5-10 In) beskyttelse og kontroll av kretsene mot overbelastning og kortslutning; beskyttelse for resistive og induktive laster med lav innkoblingsstrøm.

D-kurve (10-14 In) beskyttelse og kontroll av kretsene mot overbelastning og kortslutning; beskyttelse for kretser som forsyner laster med høy innkoblingsstrøm ved kretsslutning (LV/LV transformatorer, havarilamper).
