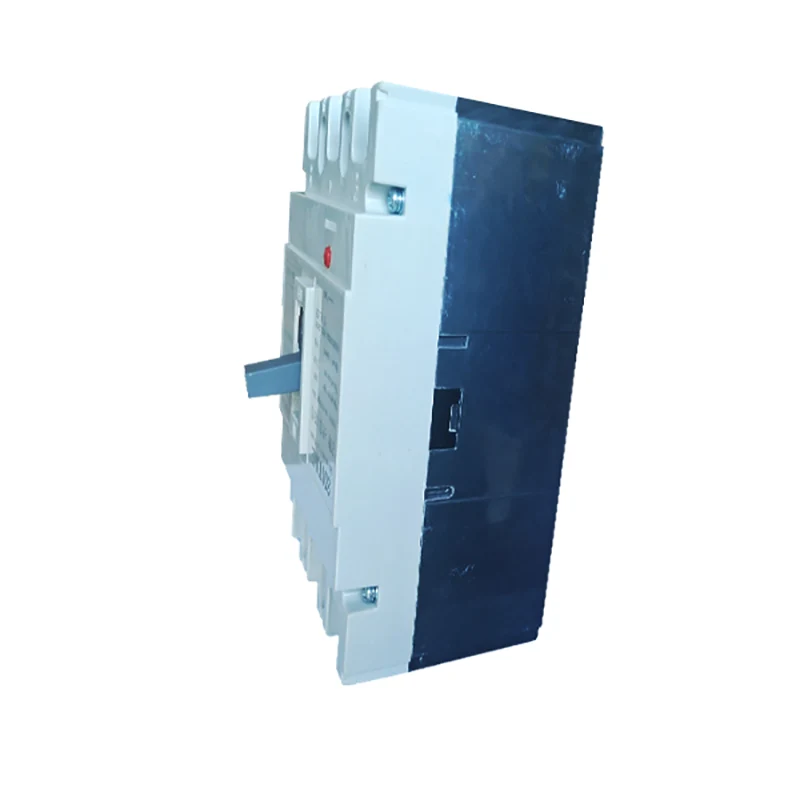

Elektrisk støpt kassebryter

Electric Molded Case Circuit Breaker er en slags elektrisk utstyr med beskyttelsesfunksjoner som overbelastning, kortslutning og underspenning. Dens arbeidsprinsipp er at under normale driftsforhold er kretsbryteren i lukket tilstand, når kretsen overbelastning, kortslutning eller under spenning og andre feil, vil kretsbryteren automatisk koble fra kretsen for å beskytte kretsen og sikkerheten til utstyret.

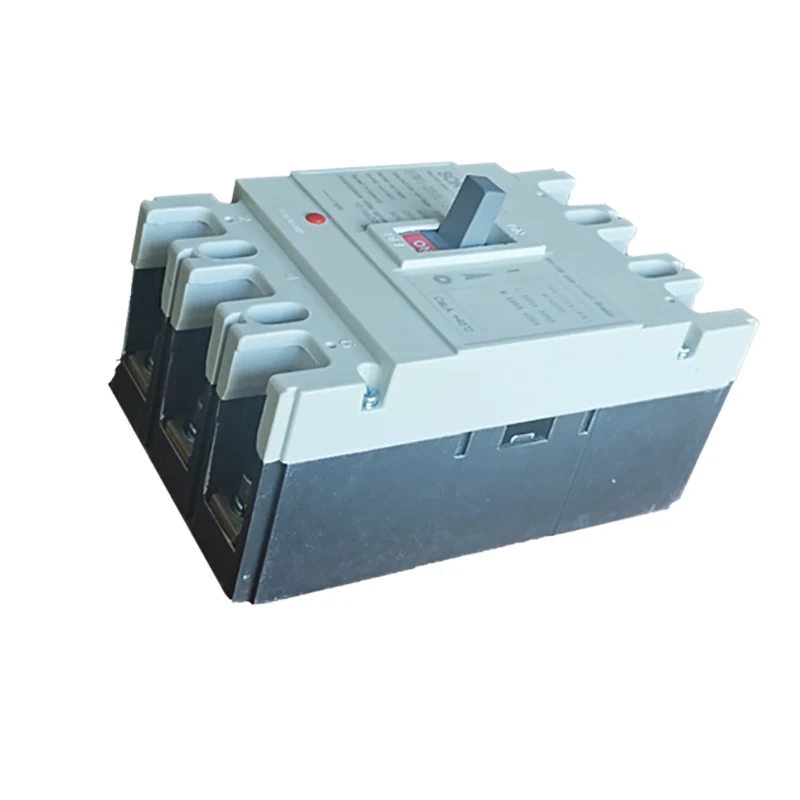

Modell:STM1-250L

Send forespørsel

produktbeskrivelse

Modell		STM1-125			STM1-250			STM1-400			STM1-630			STM1-800			STM1-1250
Vurdert Cortirucus curert		125			250			400			630			800			1250
Vurdert Curert hn(A)		16,20,25,32,40,50			100,125,140,160,			250 315 350 400			400 500 630			630 700 800			80 010 001 250
		63,80,100,125			180 200 225,25
Nominell driftsspenning Ue(V)DC								500 550,7			501 000
Vurdert utstedelsesvotage UKV)		1000			1000			1500			1500			1500			1500
Uimp (KV)
Test Votage One Miute(V)		3500			3500			3500			3500			3500			3500
Brytekapasitet (KA)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
ku(1cs=75%ku)	250V	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500V	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750V	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000V	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
Mekaarisk He	Tider	7000			7000			4000			4000			2500			2000
Elektrisk liv	Tider	2000			2000			1000			1000			800			600
Brytetider (ms)		20			20			20			20			20			20
Installasjonssted		Hvilket som helst sted
bolator kapasitet		ja
Standard		IEC 60947-2, IEC60947-1, GB 14048, GB 14048-2
Temperatur (C)		25℃–50℃
Beskyttelsesgrad		b20
Tilbehør		OF/SD/MX
Lysbueavstand (mm)		250

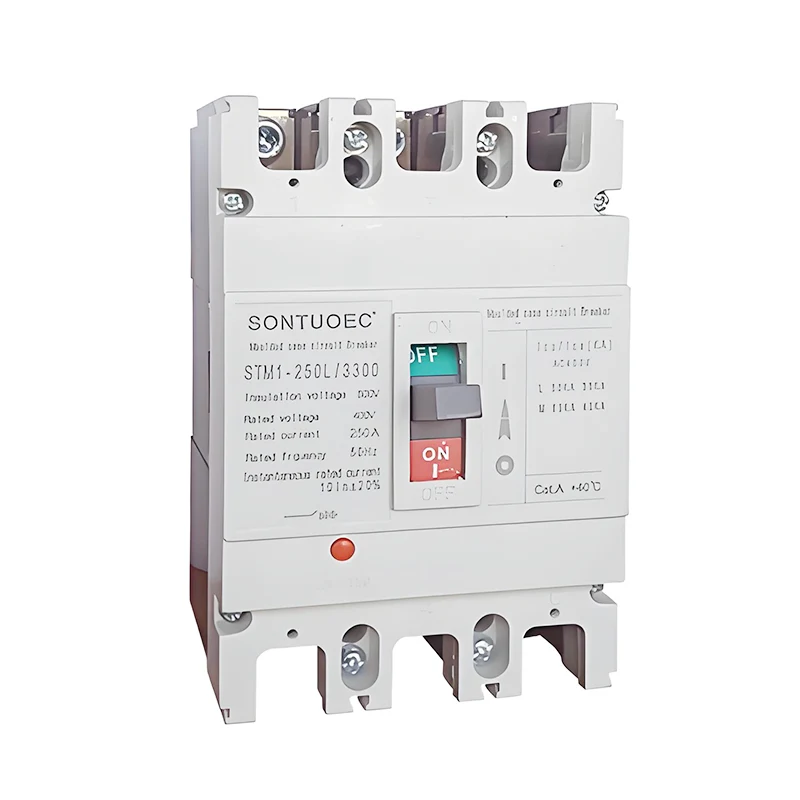

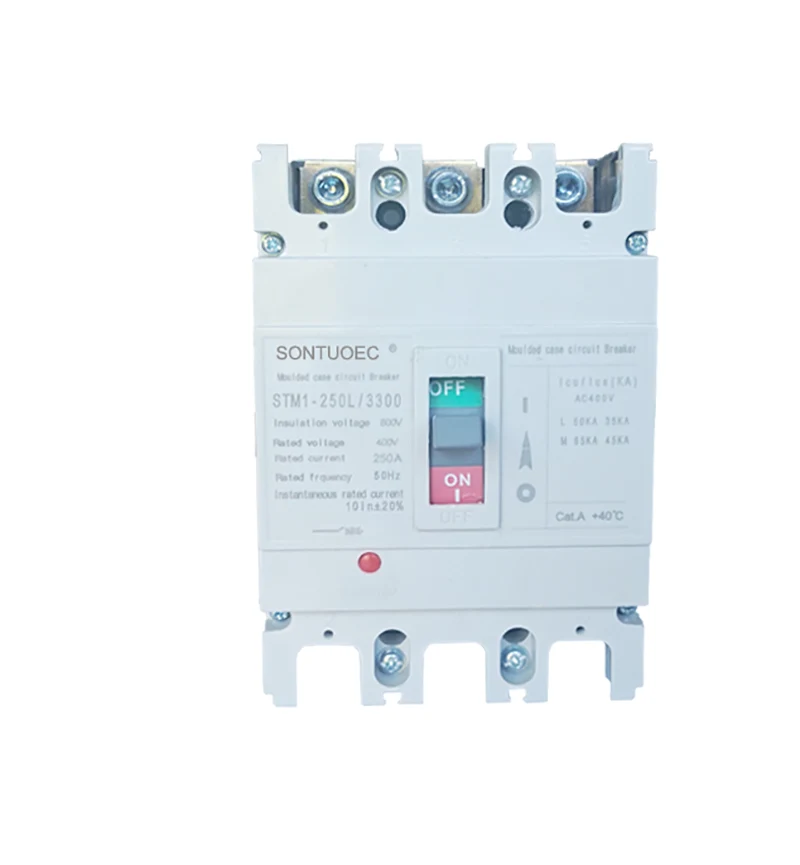

Modell NEI.	STM1-250L/3300
Lysbueslukkende medium	Luft
STANDARD:	IEC 60947-2
Struktur	MCCB
Type	Moulede sak Krets Breaker
Sertifisering	CE
Godkjenninger	CE, ISO9001
Leveringstid	Innenfor 20 dager
Spesifikasjon	63A-630A
Opprinnelse	Wenzhou Zhejiang
Produksjonskapasitet	2000 stk/uke
Fart	Normal type Strømbryter
Installasjon	Fikset
Poler nummer	3P 4P
Funksjon	Konvensjonell Strømbryter, Beskyttelse mot kretsbryterfeil, Overstrømsbeskyttelse
Pris	Fabrikk Pris
Garantitid	12 måneder
Transportpakke	Indre Eske/kartong
Varemerke	SONTUOEC,WZSTEC,SONTUNE,IMDEC
HS-kode	8536200000

Struktur og egenskaper

Struktur: elektrisk støpt kretsbryter består vanligvis av kontaktsystem, lysbueslukkesystem, betjeningsmekanisme, slagbryter og skall og andre deler.

Funksjoner:

Den har høy bruddkapasitet og god dynamisk termisk stabilitet.

Skallet er laget av flammehemmende, lysbuebestandig isolasjonsmateriale, med høy sikkerhetsytelse.

Betjeningsmekanismen er fleksibel og pålitelig, noe som er praktisk for brukere å betjene manuelt eller elektrisk.

Frakobleren har en rekke beskyttelsesfunksjoner, og kan utføre tilsvarende handlinger i henhold til forskjellige feil i kretsen.

Funksjon og bruk

Funksjon: Elektrisk støpt kassebryter har ulike beskyttelsesfunksjoner som overbelastningsbeskyttelse, kortslutningsbeskyttelse, underspenningsbeskyttelse og lekkasjebeskyttelse. Blant dem betyr overbelastningsbeskyttelse at når kretsen er overbelastet, kan strømbryteren automatisk koble fra kretsen for å forhindre at utstyret blir skadet på grunn av overoppheting; kortslutningsbeskyttelse betyr at når det oppstår en kortslutning i kretsen, kan strømbryteren raskt kutte av feilstrømmen for å forhindre brann og andre sikkerhetsulykker; underspenningsbeskyttelse betyr at når strømforsyningsspenningen er lavere enn nominell verdi, kan strømbryteren automatisk koble fra kretsen for å beskytte utstyret mot å bli skadet; og lekkasjebeskyttelse betyr at når en lekkasje oppstår i kretsen, kan strømbryteren i tide kutte strømforsyningen for å beskytte personlig sikkerhet. Lekkasjebeskyttelse betyr at strømbryteren kan kutte strømtilførselen i tide når det er lekkasje i kretsen for å beskytte personsikkerheten.

Bruksområder: Elektriske støpte kretsbrytere er mye brukt i elektriske systemer i bolig-, kommersielle, industri- og transportfelt. I boligfeltet brukes det til å beskytte sikkerheten til hjemmekretser og elektrisk utstyr; i det kommersielle feltet brukes det til å beskytte de elektriske systemene til store bygninger og kommersielle lokaler; i industrifeltet brukes det til å kontrollere og beskytte sikker drift av fabrikkutstyr og maskiner; i transportfeltet brukes den til å beskytte stabil drift av trafikklys, jernbanesignaler og annet utstyr.
