Elektrisk effektbryter

En elektrisk effektbryter er en koblingsanordning som kan bære og bryte strøm under normale eller unormale kretsforhold. Hovedfunksjonen er å beskytte kretsen mot skade forårsaket av overbelastning, kortslutning og andre unormale forhold for å sikre sikker og stabil drift av kraftsystemet. Når overbelastning, kortslutning og andre feil oppstår i kretsen, kan den elektriske effektbryteren raskt kutte av strømmen, forhindre at feilen utvides og beskytter utstyret og personlig sikkerhet.

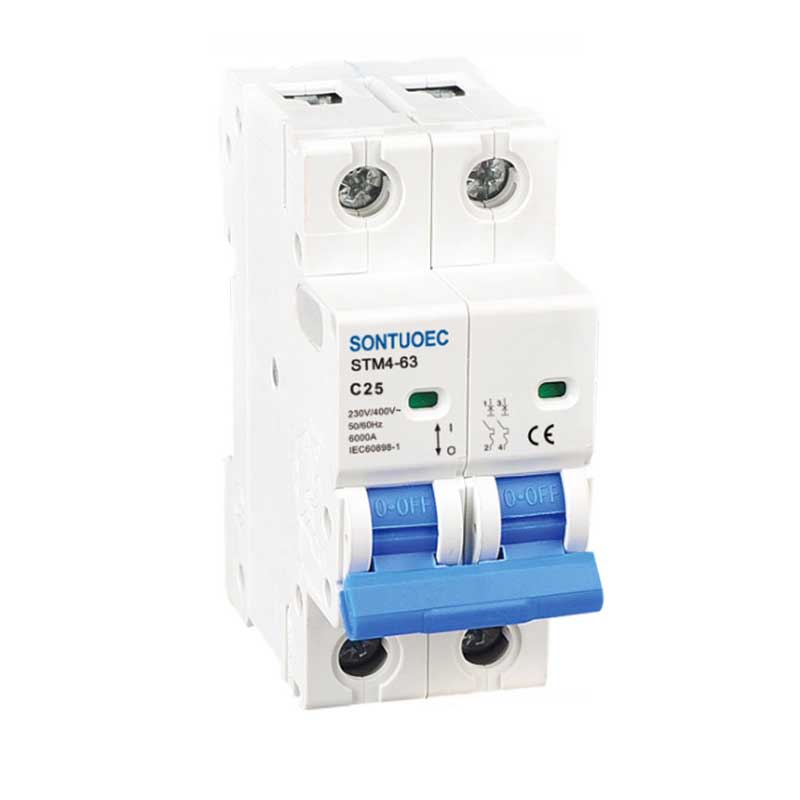

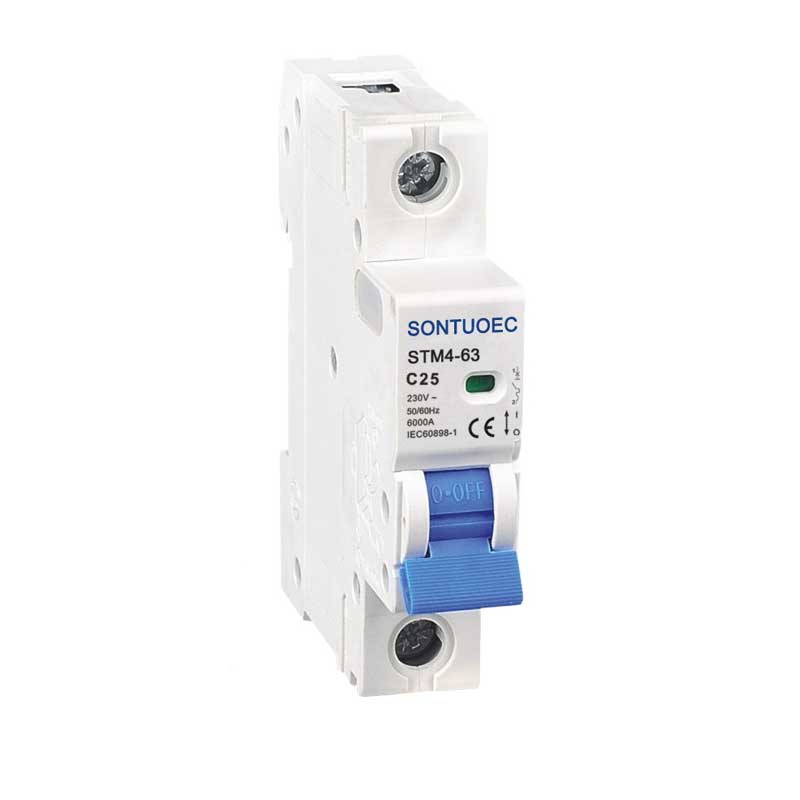

Modell:STM4-63

Send forespørsel

produktbeskrivelse

Modell	STM4-63
STANDARD	IEC60898-1
Stang	1p, 2p, 3p, 4p
Kortslutningsbrytende kapasitet	3KA, 4,5KA, 6KA
Rangert Nåværende (in)	1,2,4,610,16,20,25,32,40,50,63a
Rangert Spenning (FN)	AC230 (240)/400 (415) v
Rangert Hyppighet	50/60Hz
Trippingkurve	B, C, D.
Magnetisk utgivelser	B Kurve: mellom 3in og 5 i
	C kurve: mellom 5in og 10in
	D kurve: mellom 10in og 14in
Elektromekanisk utholdenhet	over 6000 sykluser

Operasjonsprinsipp

Arbeidsprinsippet for elektriske effektbrytere er basert på prinsippene for elektromagnetisk induksjon og mekanisk overføring. Når strømmen i kretsen overstiger den nominelle verdien, vil det termiske elementet inne i effektbryteren varme opp og produsere deformasjon av bimetalen, eller elektromagneten vil gi nok sug til å gjøre frakoblingsmekanismen, og dermed kutte av kretsen. I tillegg har effektbryteren også en bue som slukkende enhet, som effektivt kan slukke buen som genereres når du bryter strømmen og forhindrer buen i å skade utstyr og personell.

Hovedkomponenter

Elektrisk effektbryter består vanligvis av kontaktsystem, bue slukkesystem, driftsmekanisme, spiss, skall og så videre. Kontaktsystem brukes til å koble til og koble fra effektbryteren; Bue slukkingssystem brukes til å slukke buen som genereres når du bryter strømmen; Driftsmekanisme brukes til å realisere manuell eller automatisk drift av effektbryteren; Tripperen er den delen som utløser handlingen til effektbryteren i henhold til feilsituasjonen i kretsen; Skallet brukes til å beskytte den indre strukturen til effektbryteren og forhindre ytre interferens.
