MCB 6KA med høy bruddkapasitet er en liten effektbryter designet for å gi beskyttelse i kretsløp med kortslutningsstrømmer opp til 6000 ampere. Høy bruddkapasitet MCB 6KA er i stand til å raskt kutte av strømforsyningen i tilfelle en unormal tilstand som overbelastning eller kortslutning, og dermed beskytte utstyret og personellet i kretsen.

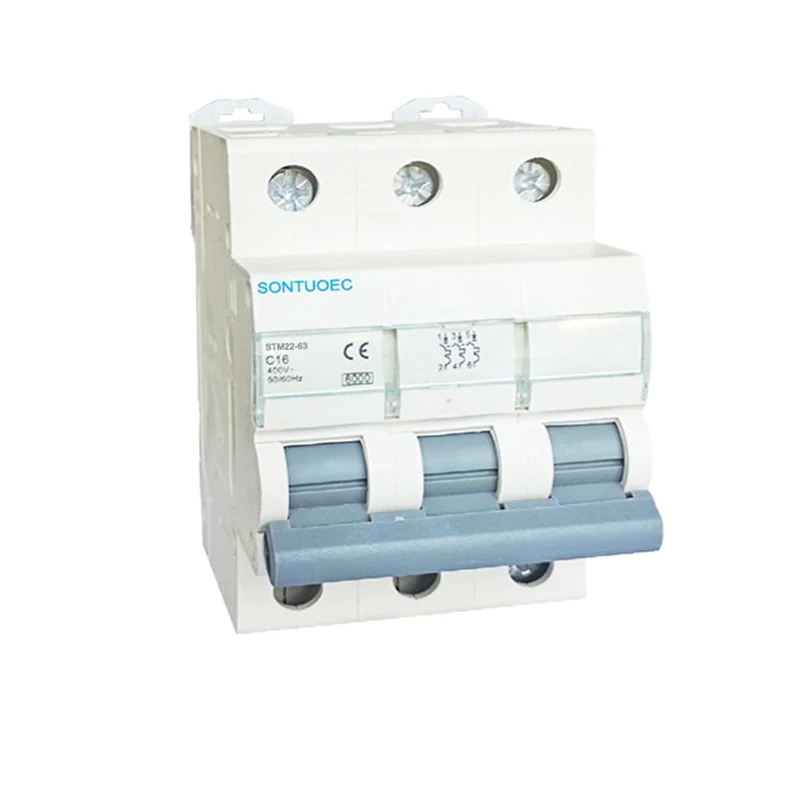

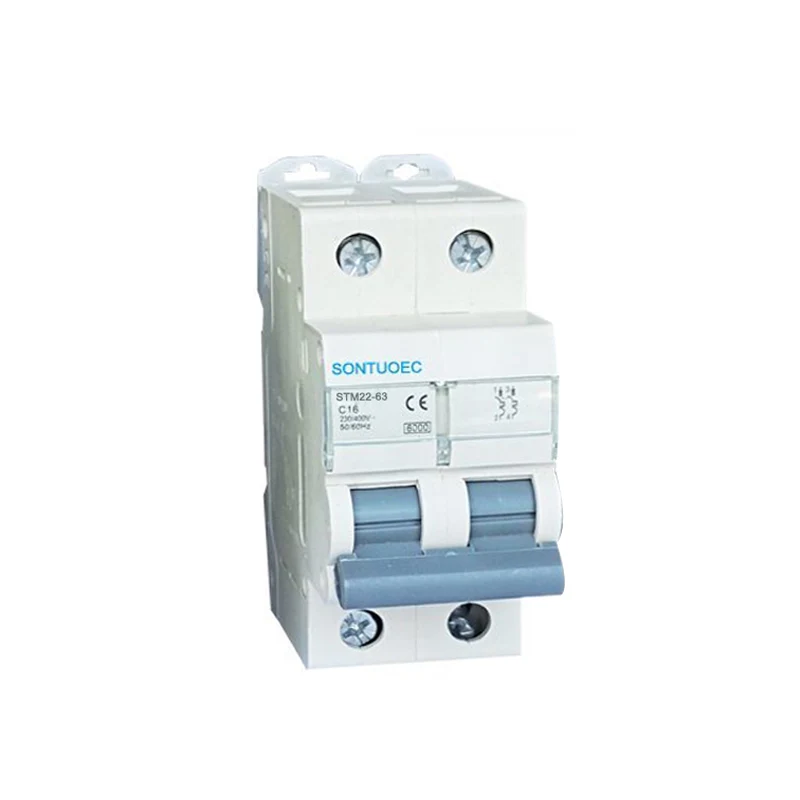

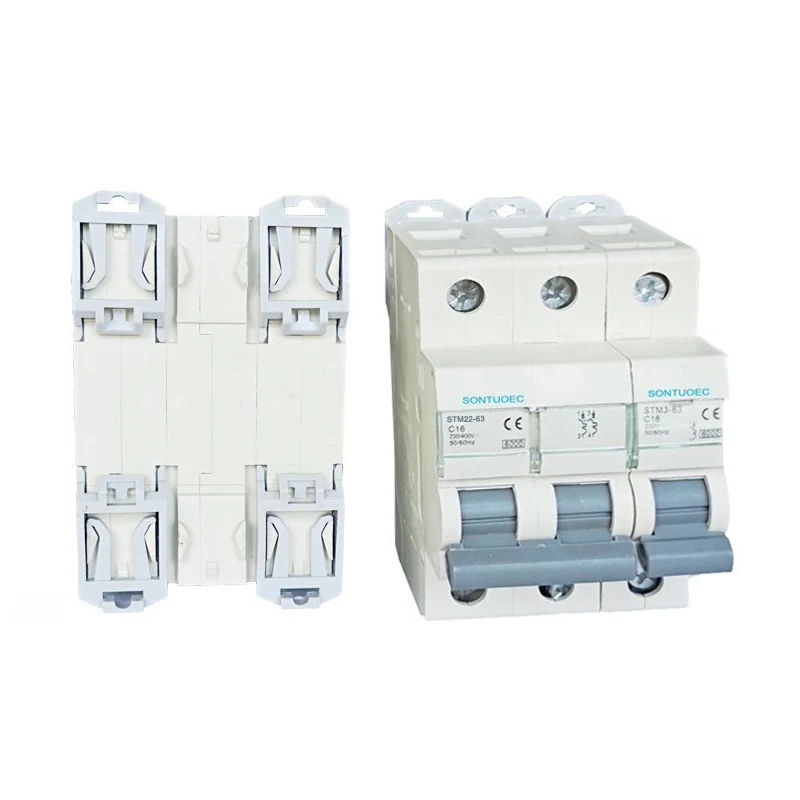

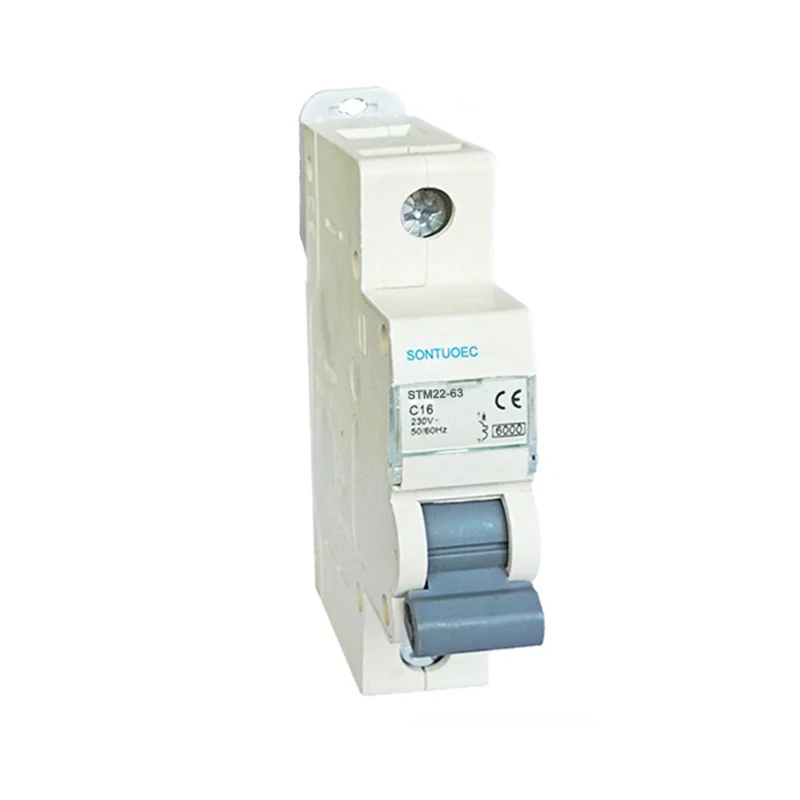

Modell |
STM22-63 |
Standard |
IEC60898-1 |
Stang |
1p, 2p, 3p, 4p |
Trippingkurve |
B, C, D. |
Rangert kortslutningskapasitet (ICN) |
3KA, 4,5KA, 6KA |
Rangert strøm (in) |
1,2,4,610,16,20,25,32,40,50,63a |
Nominell spenning (FN) |
AC230 (240)/400 (415) v |
Magnetiske utgivelser |
B -kurve: mellom 3in og 5 i C -kurve: mellom 5in og 10in D kurve: mellom 10in og 14in |
Elektromekanisk utholdenhet |
Over 6000 sykluser |
Rangert strøm: Det nominelle strømområdet er vanligvis mellom 1A og 63A avhengig av den spesifikke modellen og spesifikasjonen.
Rangert spenning: vanligvis 230V/400V (AC), men også tilgjengelig for DC -kretser.
Brytekapasitet: 6000A (under visse forhold, f.eks. Når kortslutningsstrømmen ikke overstiger denne verdien).
Mekanisk liv: vanligvis opptil 20 000 ganger eller mer.
Elektrisk levetid: vanligvis fra tusenvis til titusenvis av sykluser, avhengig av bruksbetingelsene og produsentens spesifikasjoner.
Høy bruddkapasitet: bruddkapasiteten til 6Ka betyr at denne effektbryteren effektivt kan håndtere større kortslutningsstrømmer, og sikre at kretser er beskyttet i tid selv under ekstreme forhold.
Flere spesifikasjoner tilgjengelig: Det finnes en rekke spesifikasjoner og modeller for høye bruddkapasitet MCB 6KA i markedet, for eksempel forskjellige rangerte strømmer (f.eks. 1A, 2A, ... 63A), forskjellige antall poler (1p, 2p, 3p, 4p), etc. for å imøtekomme behovene til forskjellige kretsløp.
Mye brukt: Disse effektbryterne er mye brukt i kraftdistribusjonssystemene for boliger, kommersielle bygninger, industrianlegg og andre steder for å gi beskyttelse for en rekke elektriske utstyr og kretsløp.
