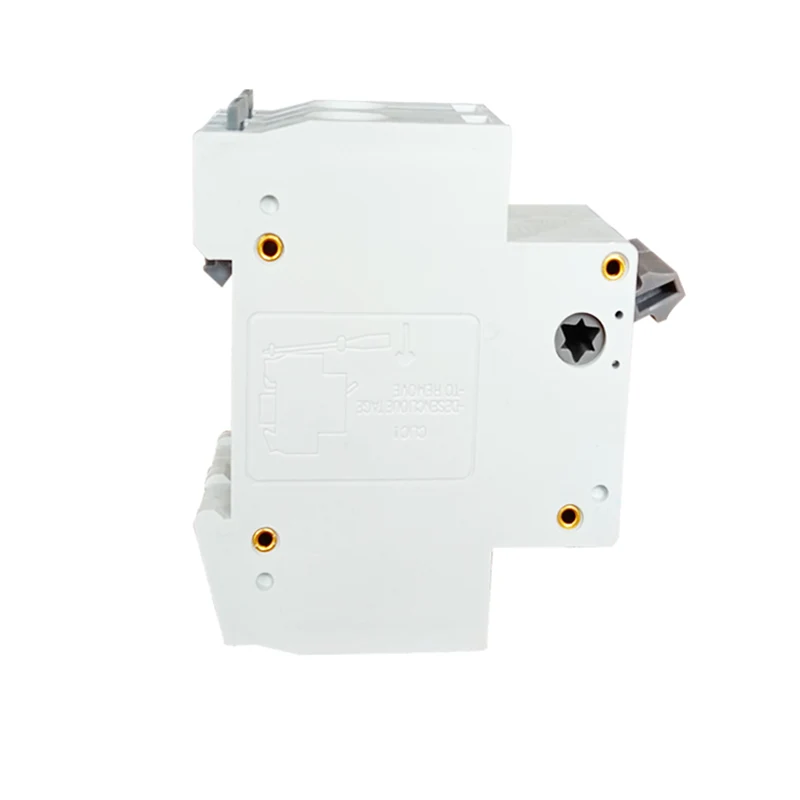

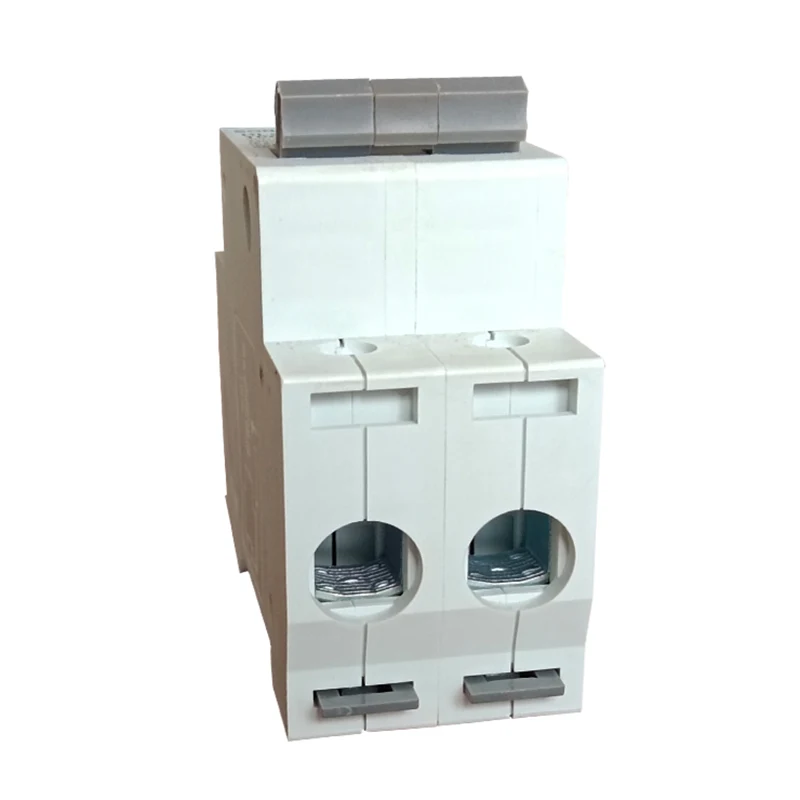

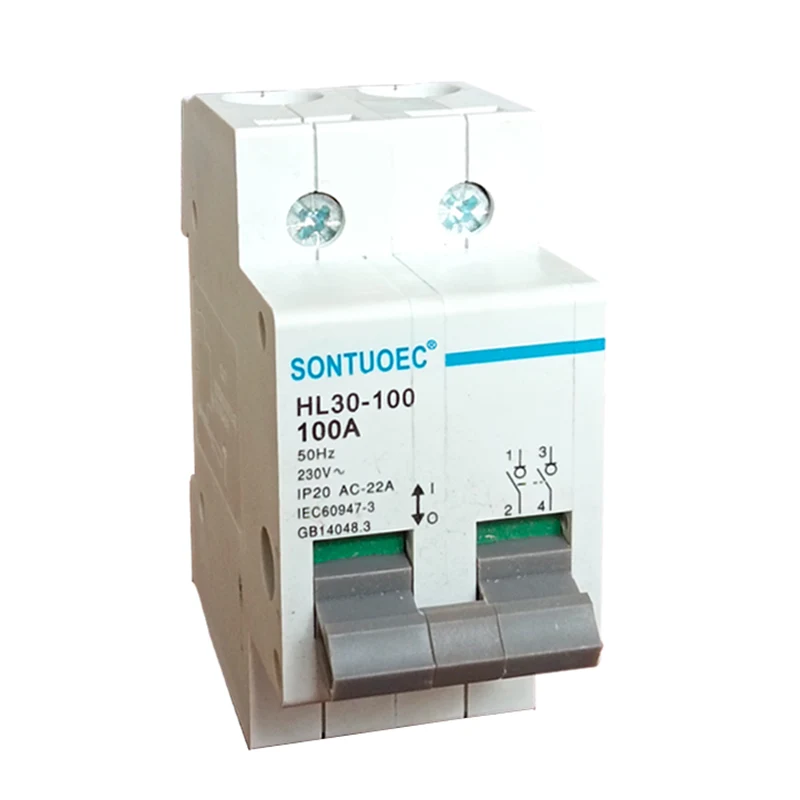

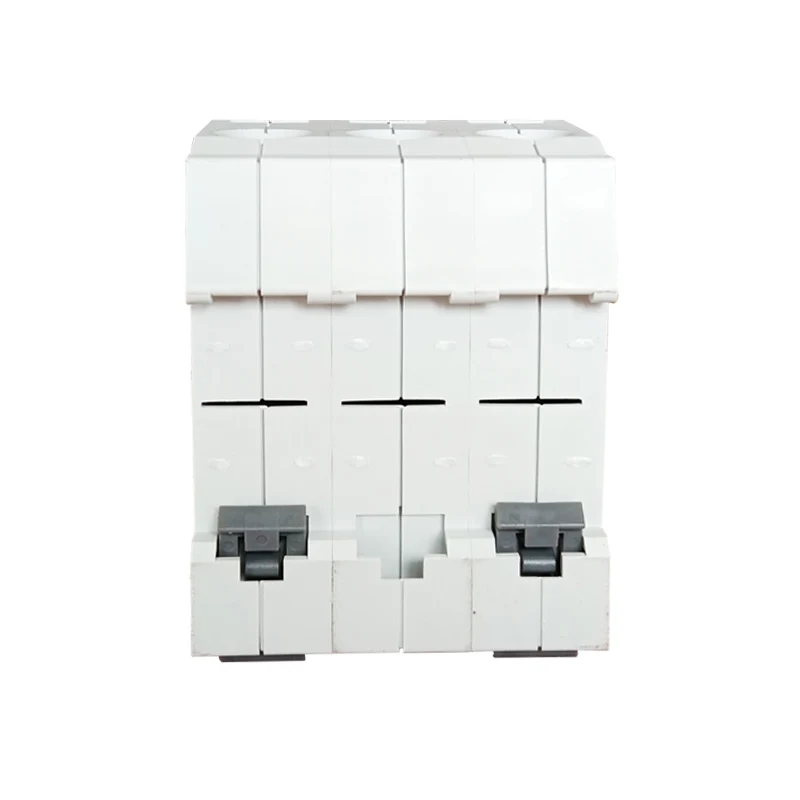

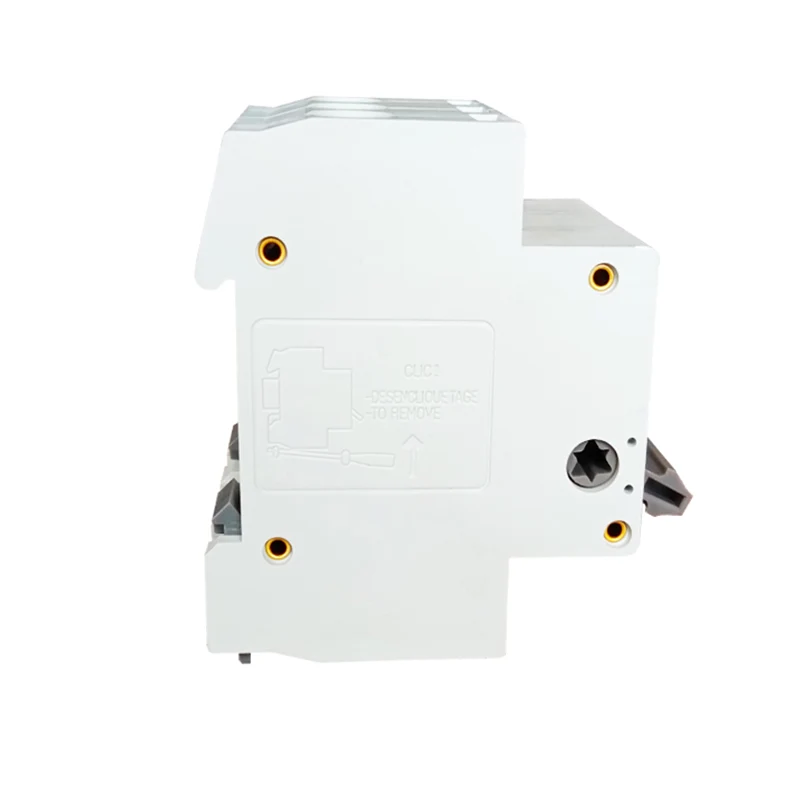

HL30-100 isolatorbryter

Sontuoec er en leverandør og grossist av HL30-100 isolatorbryter med konkurrerende kvalitet og pris i Kina.

Send forespørsel

produktbeskrivelse

Produktnavn	HL-30-serien Isolator Switch
Stang	1p 2p 3p 4p
Rangert Nåværende	16,25a, 40a, 63a, 80a, 100a, 125a
Rangert Spenning	1p: AC230V 2p, 3p.4p: AC400V
Isolasjonsspenning Ui	690V
Rangert Impuls tåler spenning (1,2/50) UIMP	6kv
Rangert kort Krets tåler gjeldende ICW	12le/1s
Rangert kort krets som lager kapasitet ICM	20L/0.1S
Rangert å lage og bruddkapasitet	3ie, 1,05ue, cosφ = 0,8
Bruk kategori	AC-21B, AC-22A
Elektrisk Liv	1500
Mekanisk Liv	8500
Forurensing Grad	3
Lagring Temperatur	-35ºC ~ +70 ºC
Installasjon høyde	<2000m
Maksimum Kablingskapasitet (NM²)	16 (20a ~ 63a) 50 (80a ~ 125a)
Maksimum Begrens dreiemoment	2.0 (20a ~ 63a) 3.5 (80a ~ 125a)

Operasjonsprinsipp

Prinsippet om drift av HL30-100 isolatorbryter er relativt enkelt. Den inneholder en eller flere kontakter som kan åpnes eller lukkes når bryteren blir operert. Når kontaktene er lukket, er cellene i batteripakken koblet sammen, slik at strømmen kan passere gjennom. Når kontaktene er åpne, er forbindelsen mellom cellene ødelagt og strømmen kan ikke strømme.

Applikasjonsscenarier

1p, 2p, 3p, 4p Micro Switch Disconnector (MSD). Når HL30-100 isolatorbryter åpnes, er det isolasjonsavstand mellom kontaktene og åpenbare frakoblingsmerket som per stasjonskrav. Den kan brukes som hovedbryter eller for å åpne eller lukke kretsen.

HL30-100 Isolator Switch
