Husholdning AC -kontaktor

STH8-100-serien Husholdning AC-kontaktorer er primært designet for AC 50Hz (eller 60Hz), med en nominell driftsspenning opp til 400V. De har en nominell driftsstrøm på opptil 100A under AC-7A-brukskategori og opptil 40A under AC-7B-brukskategori. Disse kontaktorene brukes til å kontrollere lave eller litt induktive belastninger i bolig- og lignende bruksområder, samt for å kontrollere husholdningens motoriske belastninger. Produktet brukes hovedsakelig i hjem, hotell, leiligheter, kontorbygg, offentlige bygninger, kjøpesentre, sportssteder, etc., for å oppnå automatiserte kontrollfunksjoner. Standard Compliance: IEC61095, GB/T17885.

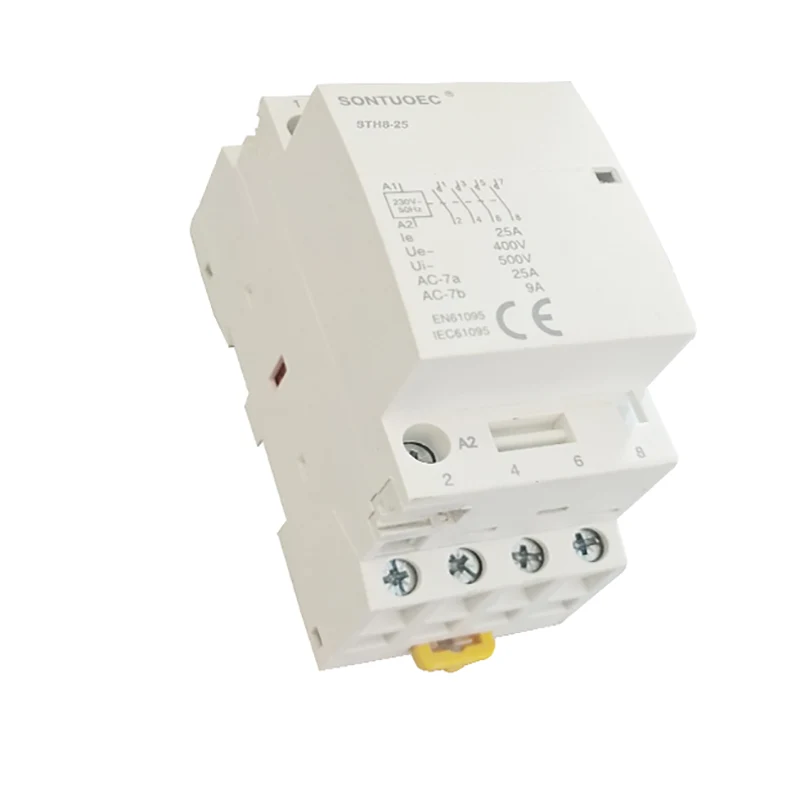

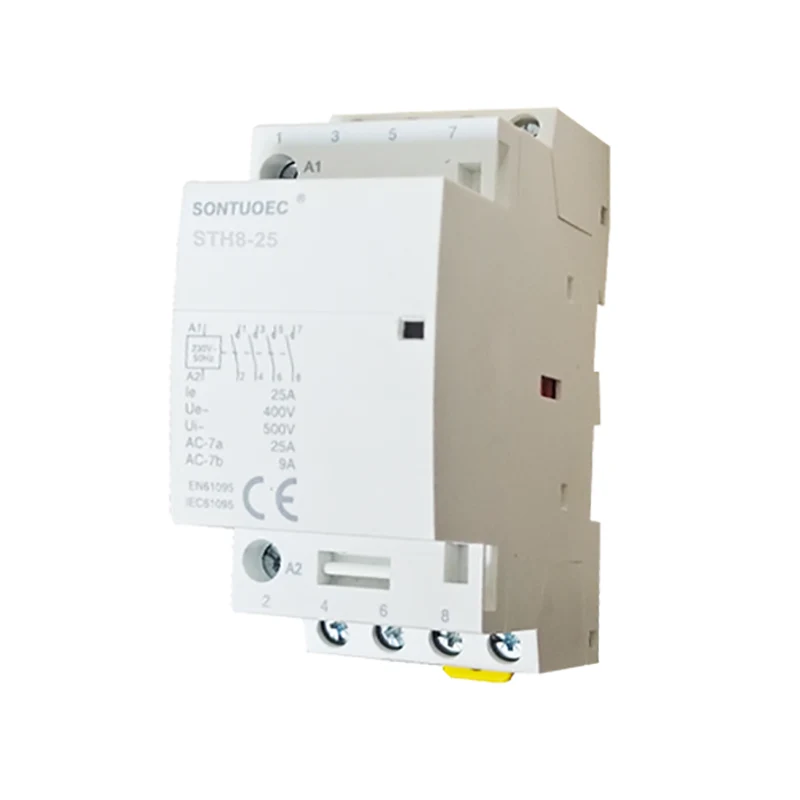

Modell:STH8-25

Send forespørsel

produktbeskrivelse

Type	Kontaktor
Rating a	16	20	25	32	40	63	100
AIDS	Ja
BCTSindication Hjelpe	Ja
Bactc Kontroller hjelpemidler av gul Klipp	Ja

Type					Bredde i 9mm moduler

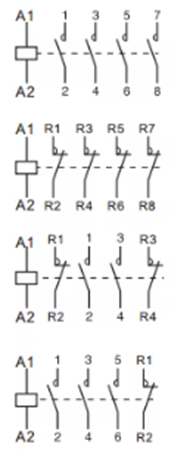

1p	Rating (LN) AC-7A	Rating (LN) AC-7A	Kontroll spenning (VAC) (50Hz)	Kontakt
	16a	6a	24	1no	2
	20a	7a	110	1NC
	25a	9a	230
2p
	16a	6a	24	2no	2
	20a	7a	110	1NO+1NC
	25a	9a	230	2nc
	32a	12a	24	2no	4
	40a	18a	110	1NO+1NC
	63a	25a	230	2nc
	100A	_	24		6
			110	2no
			230
3p
	16a	6a	24	3no	4
	20a	7a	110	3nc
	25a	9a	230
	32a	12a	24	3no	6
	40a	18a	110	3nc
	63a	25a	230
4p
	16a	6a	24	4no	4
	20a	7a	110	4nc
	25a	9a	230	2NO+2NC 3NO+1NC
	32a	12a	24	4no	6
	40a	18a	110	4nc
	63a	25a	230	2NO+2NC 3NO+1NC
	100A	_	24	4no	12
			110
			230

Hovedstruktur

Husholdning AC -kontaktor består vanligvis av følgende deler:

Kontaktsystem: Inkludert hovedkontakter og hjelpekontakter. Hovedkontakten brukes til å slå på og bryte hovedkretsen, som vanligvis har en større vurdert strøm; Hjelpekontakten brukes til å slå på og bryte kontrollkretsen, som har en mindre nominell strøm.

Elektromagnetisk system: Det består av jernkjerne, anker og spole. Når spolen er energisk, genererer kjernen et magnetfelt som tiltrekker seg ankeret og lukker kontaktene; Når spolen er strømforsøkt, forsvinner magnetfeltet, ankeret frigjøres og kontaktene er ødelagt.

Bue slukkende enhet: Brukes til å slukke buen når kontaktene kobles fra, og forhindrer at buen forårsaker skade på kontaktene.

Skall og tilbehør: Skallet brukes til å beskytte de interne komponentene mot påvirkning av det ytre miljø; Tilbehøret inkluderer monteringsbraketter, terminaler osv., Som brukes til å realisere installasjonen og ledningene til kontaktoren.

Operasjonsprinsipp

Arbeidsprinsippet for husholdning AC -kontaktorer er basert på prinsippet om elektromagnetisk induksjon. Når spolen er energisk, genererer jernkjernen et magnetfelt som tiltrekker ankeret og lukker kontaktene; Når spolen er strømforsøkt, forsvinner magnetfeltet, ankeret frigjøres og kontaktene kobles fra. Ved å kontrollere energiseringen og de-energiseringen av spolen, kan fjernkontroll og beskyttelse av husholdningskretser realiseres.

Tekniske parametere

De viktigste tekniske parametrene for husholdning AC -kontaktorer inkluderer nominell spenning, nominell strøm, nominell frekvens, tilkobling og bruddkapasitet og så videre. Valget av disse parametrene bør bestemmes i henhold til den faktiske situasjonen i husholdningskretsen for å sikre normal drift og sikker bruk av kontaktoren.

Nominell spenning: refererer til spenningsnivået når kontaktoren fungerer normalt.

Rangert strøm: Henviser til den maksimale strømmen som kontaktoren tåler i lang tid under den nominelle spenningen.

Nominell frekvens: Hyppigheten av strømforsyningen når kontaktoren fungerer normalt.

Kobling og bruddkapasitet: Den maksimale strømmen som kontaktoren kan koble seg pålitelig og bryte under de spesifiserte forholdene.
