LC1-N Type AC-kontaktor

LC1-N Type AC-kontaktorer er egnet for bruk i kretsløp med AC 50Hz eller 60Hz, spenninger opp til 660V (opp til 690V for noen modeller) og strømmer opp til 95A. Det brukes til å koble til og bryte kretsløp over lange avstander, samt ofte start og kontrollere vekselstrømsmotorer.

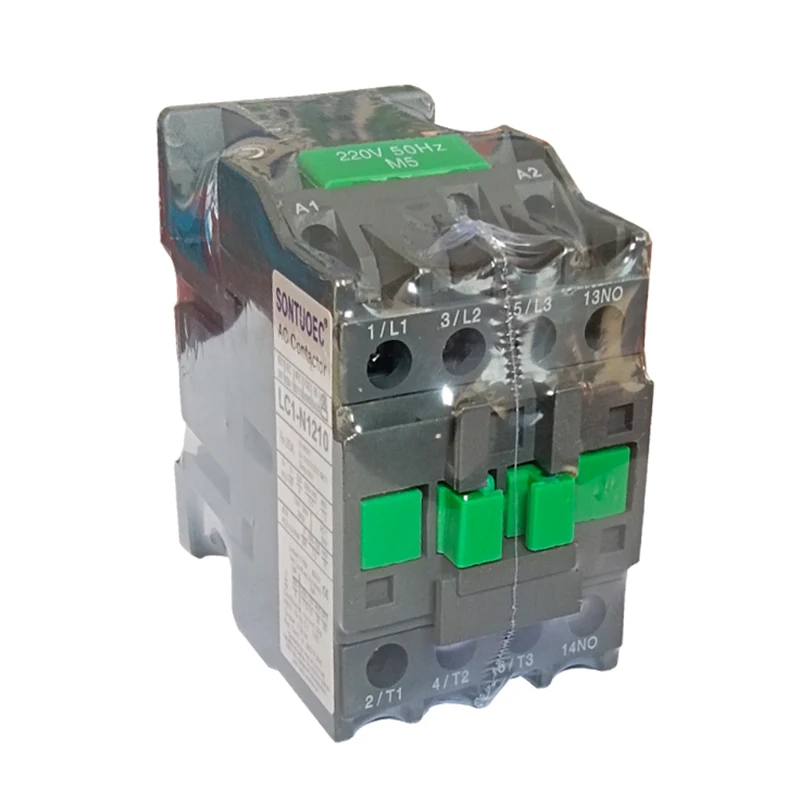

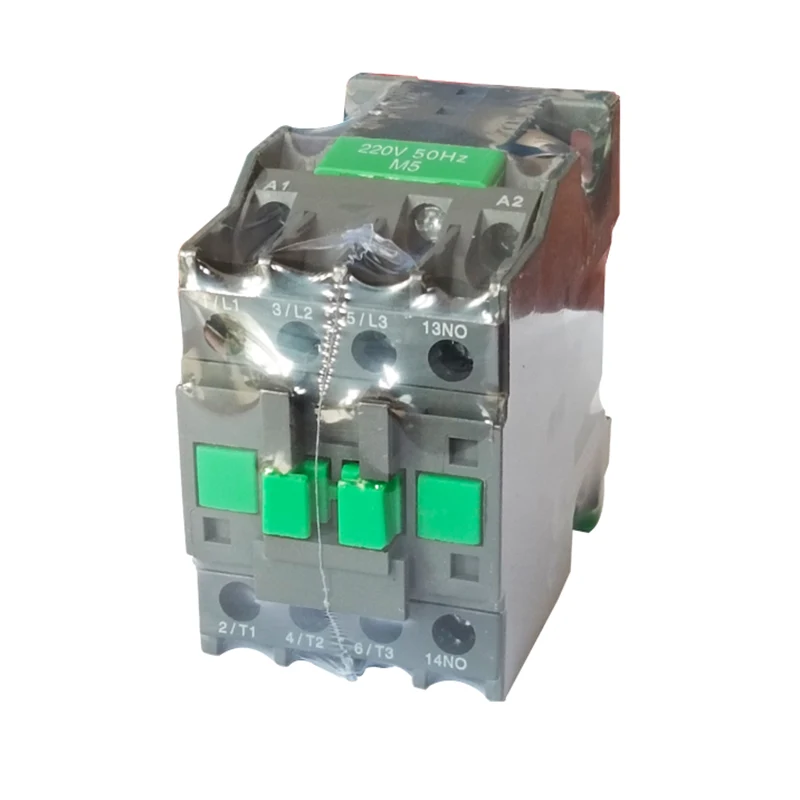

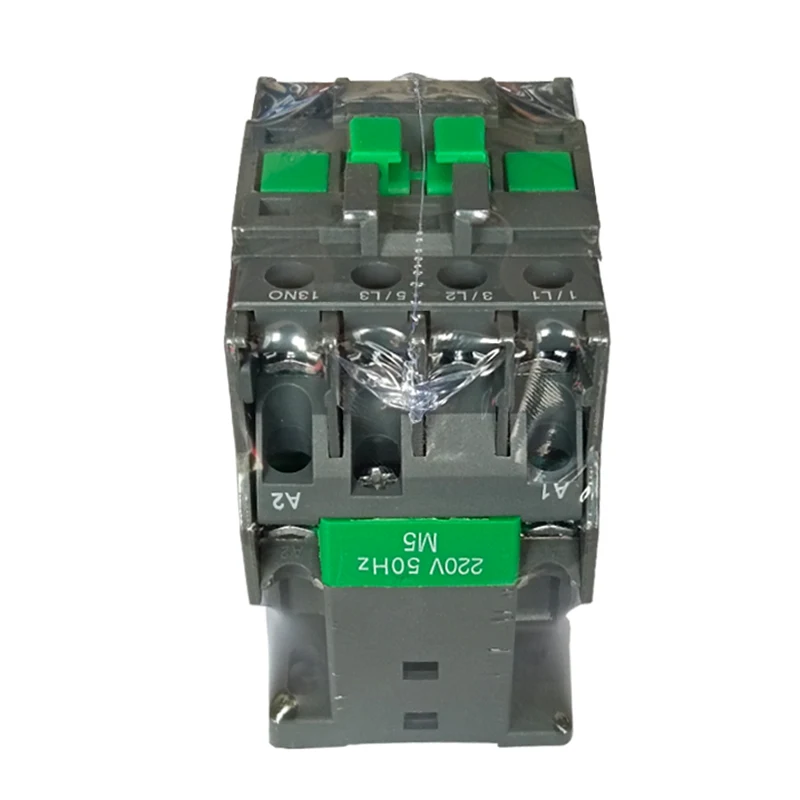

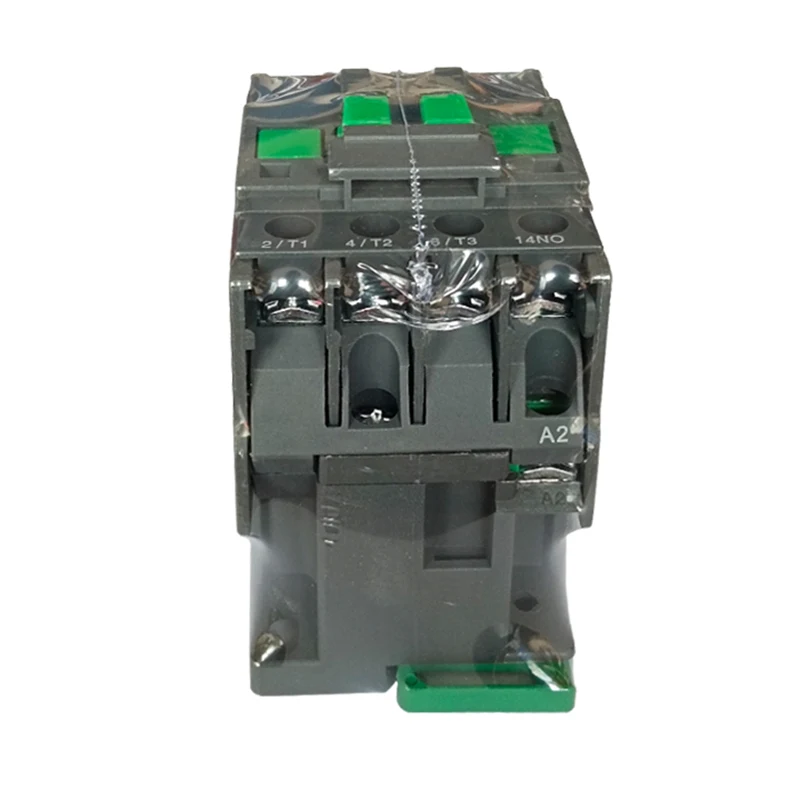

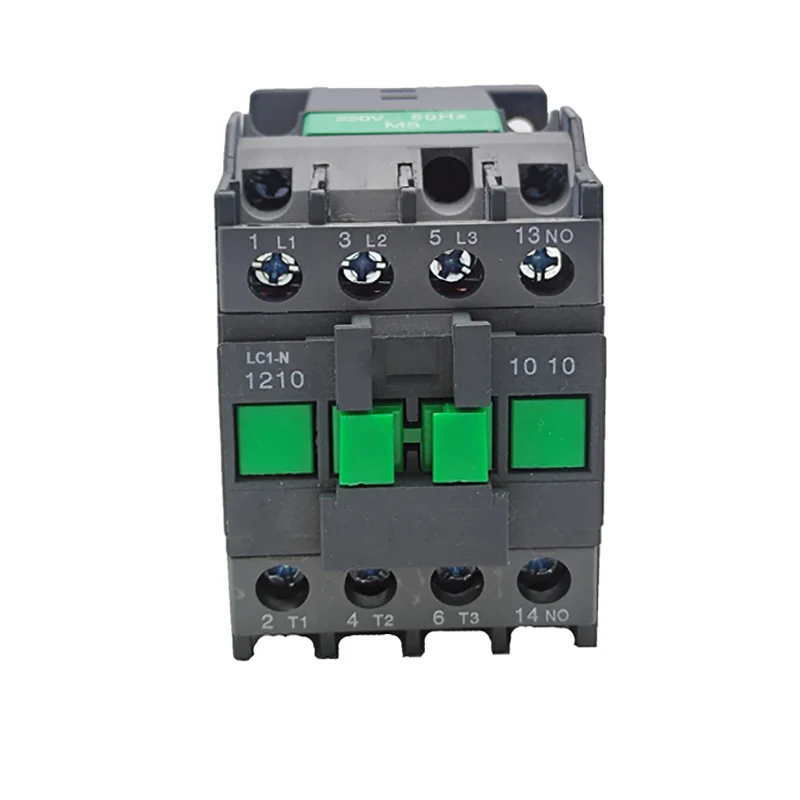

Modell:LC1-N1210

Send forespørsel

produktbeskrivelse

Type		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
Vurdert arbeidsstrøm (a)	AC3	9	12	18	25	32	40	50	65	80	95
Vurdert arbeidsstrøm (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Standardpower-rangeringer av 3-fase Motors 50/60Hz Incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Nominell varmestrøm (a)		20	20	32	40	50	60	80	80	125	125
Elektrisk liv	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektrisk liv	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mekanisk liv (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Antall kontakter	3p+nei					3P+NC+NO
Antall kontakter	3p+NC					3P+NC+NO

Strukturelle funksjoner

Modulær design: LC1-N Type AC-kontaktor vedtar modulær design med komplett funksjonskombinasjon, noe som er praktisk for brukere å velge og kombinere i henhold til deres behov.

Elektromagnetisk system: inkludert elektromagnetisk spole og jernkjerne, som er en viktig del av kontaktoren, og er avhengig av den for å drive lukking og frakobling av kontakter.

Kontaktsystem: Inkludert hovedkontakt og hjelpekontakt. Hovedkontakten brukes til å koble til og bryte hovedkretsen og kontrollere den større strømmen; Hjelpekontakten er i kontrollkretsen for å oppfylle kravene til forskjellige kontrollmetoder.

Bue slukkingssystem: Utstyrt med en bue slukkende enhet, vanligvis halvt lukkede langsgående spaltede leirbue som slukker dekselet, og utstyrt med en sterk magnetisk blåsende buekrets for å sikre at kontaktene for å bryte kretsen som genereres av buen er pålitelig slukket, reduser bueskaden til kontakten.

Operasjonsprinsippet

Når kontrollkretsen er energisk, genererer den elektromagnetiske spolen et magnetfelt, som tiltrekker jernkjernen for å drive kontaktene til å lukke, og dermed koble hovedkretsen til kompressoren. Når kontrollkretsen er strømforsøkt, forsvinner magnetfeltet, jernkjernen tilbakestilles under vårens virkning, kontakten kobles fra, og hovedkretsen til kompressoren er også koblet fra.
