Magnetic Starter (DOL)

Magnetisk startpakke (DOL) Motoren, dvs. en magnetisk bryter, brukes til å kontrollere start og stopp av motoren (eller motorer). Magnetiske brytere spiller en nøkkelrolle her ved å kontrollere kretsen av kretsen i henhold til endringer i det ytre magnetfeltet, og dermed innse kontrollen av motoren.

Send forespørsel

produktbeskrivelse

Spesifikasjoner

Produktmodus nr. Og spesifikasjon	SLE1-09 og 12	Dobbelt i Synes, beskyttet TOLP429 (3) eller, F659 (4)
Innkapsling	SLE1-18 og 25	Dobbelt i sulert, beskyttet TOLP427 (3) eller, F5577 (4)
	SLE1-32 og 95	Matal, LP65 til 559

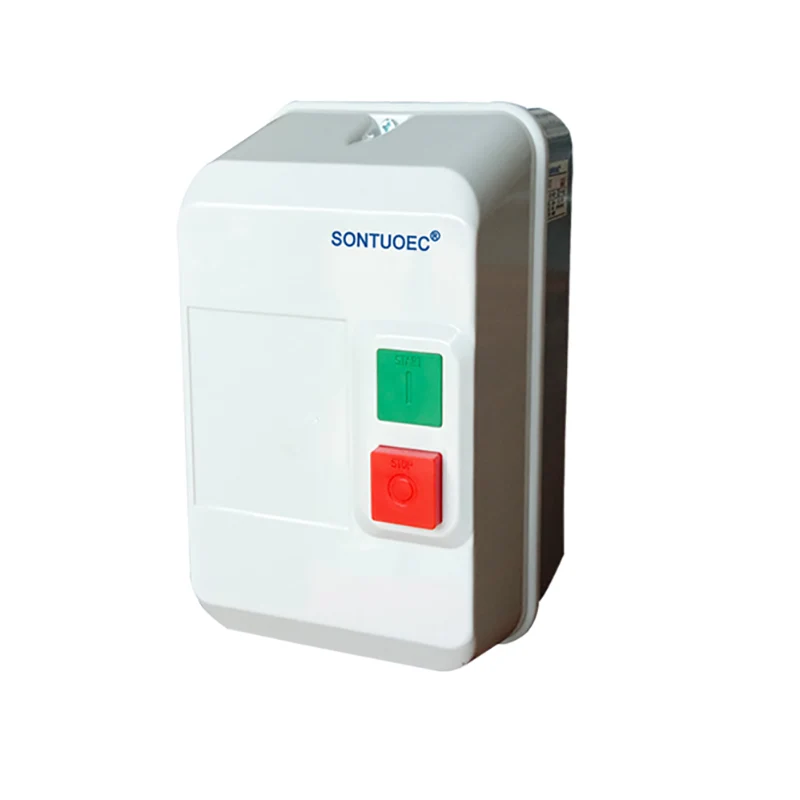

Kontroll (2 trykknapper mufitert på kabinettdeksel)	SLE1-32 og 95	1 grønn startknapp ‘1’, 1Red stop/teset buttion “o”
Tilkoblinger	SLE1-32 og 95	Electricol Power and Control Recircuit Connections

Hovedtekniske parametere:

Type		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) Reted Power (AC-3) IEC60947-4	220V	2.2/3	3/4	4/5.5	5.5/7.5	7.5/10	11/5	15/20	18.5/25	22/35	25/35
KW/HP (AC-3) Reted Power (AC-3) IEC60947-4	380V	4/5.5	5.5/7.5	7.5/10	11/15	15/20	18.5/25	22/30	30/40	37/50	45/60
Reted strøm (AC-3) GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
Reted strøm (AC-3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
Reted oppvarmingstrøm (a)			25	32	40	50	60	80		125
Reted Insutaled Volage (V) 660
Auxicary -kontakt AC-15	Kontakt	standard	1no				1NO+1NC
	Reted strøm (a)	220V	1.6
	Reted strøm (a)	380V	0.95
Suitabie termiske reléer		LR2D-1305/1314 (0,63 ~ 1,0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Kabinettvurdering		LP65

Operasjonsprinsipp

Driftsprinsippet for en magnetisk bryterstartermotor er hovedsakelig basert på påvirkning fra et magnetfelt og arbeidsprinsippet for en DC -motor. Når et eksternt magnetfelt kommer nær en magnetisk bryter, utløser det et magnetisk sensorelement (f.eks. Et vass) inne i bryteren, noe som får det til å lukke eller bryte kontakter, og dermed kontrollere åpningen og lukkingen av kretsen. Når kretsen er lukket, strømmer strømmen gjennom motoren og får den til å begynne å rotere. DC -motorer, derimot, jobber med prinsippet om at en energisk leder beveger seg i et magnetfelt ved virkning av en elektromagnetisk kraft.

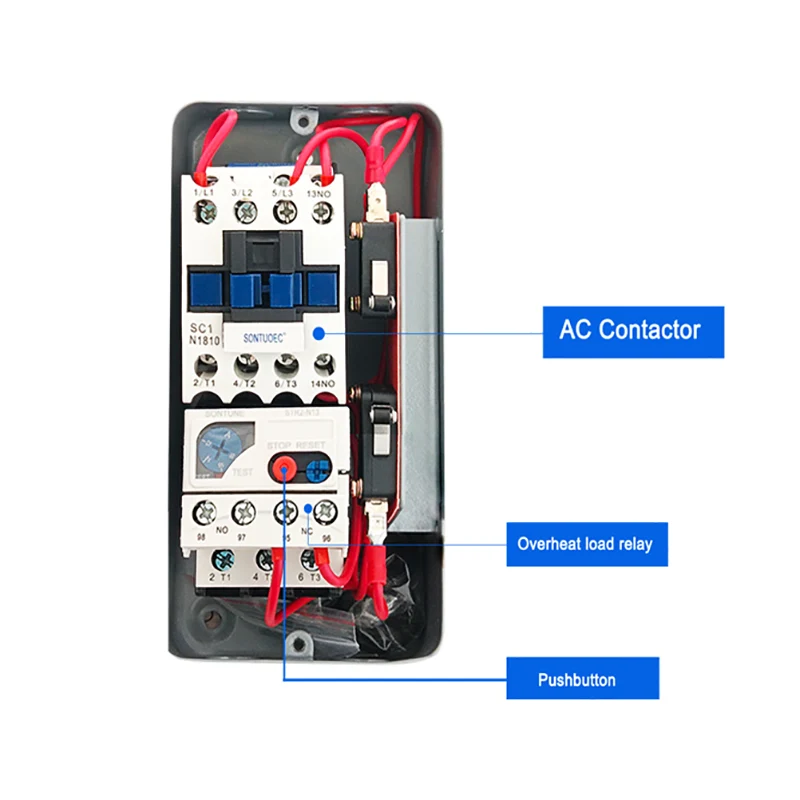

Hovedkomponenter

Magnetisk bryter: består vanligvis av et magnetisk sensorelement og en triggerenhet, brukt til å oppdage eksterne magnetfelt og kontrollere ON/OFF of a Circuit.

Elektrisk motor: En enhet som konverterer elektrisk energi til mekanisk energi og driver forskjellige enheter gjennom rotasjon.

Kontrollkrets: Brukes til å motta eksterne signaler og kontrollere arbeidsstatusen til magnetisk bryter og motor i henhold til signalene.
