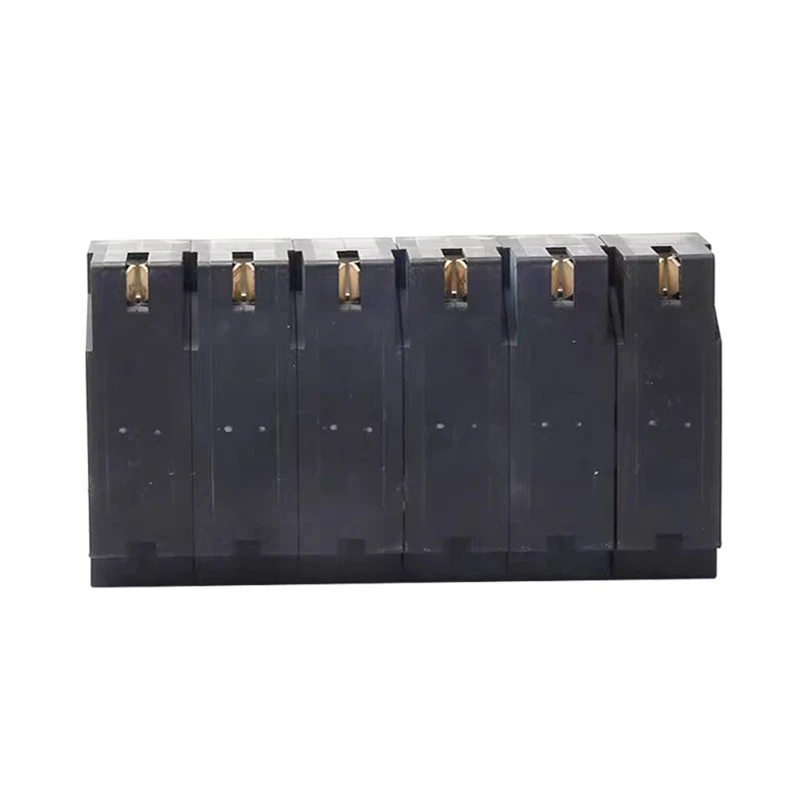

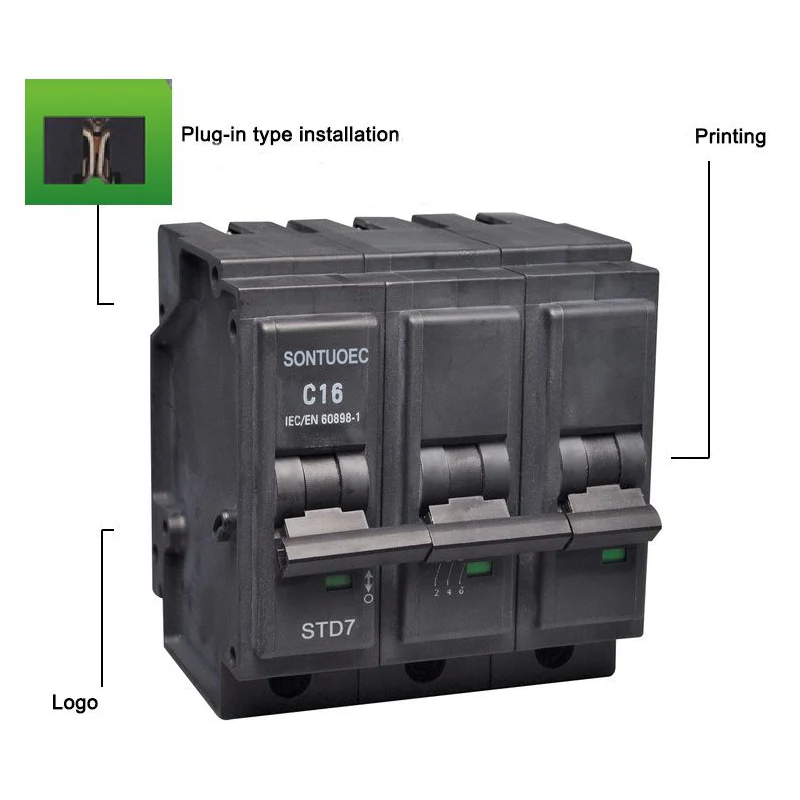

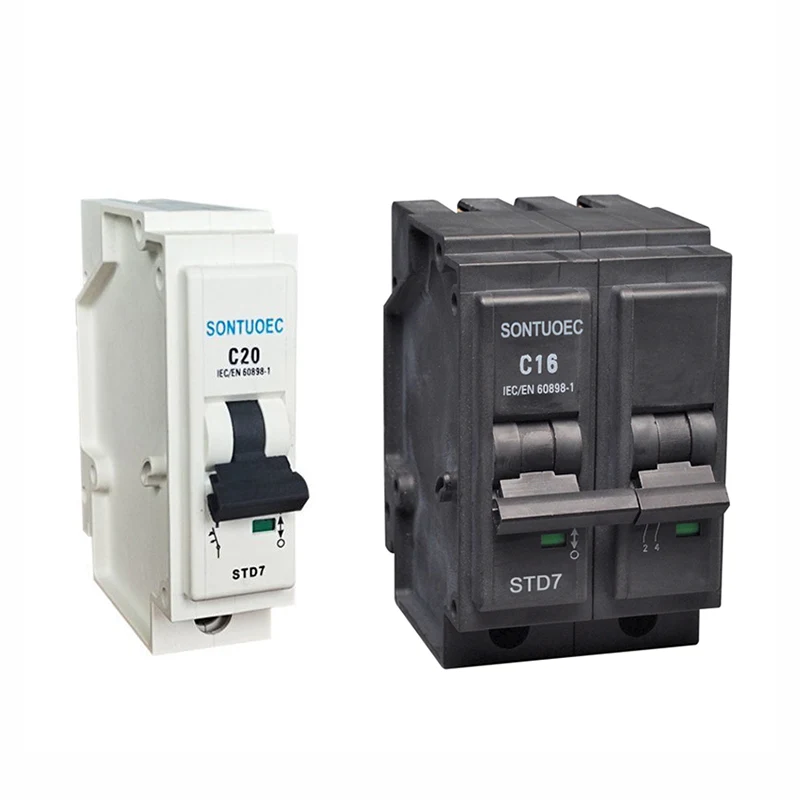

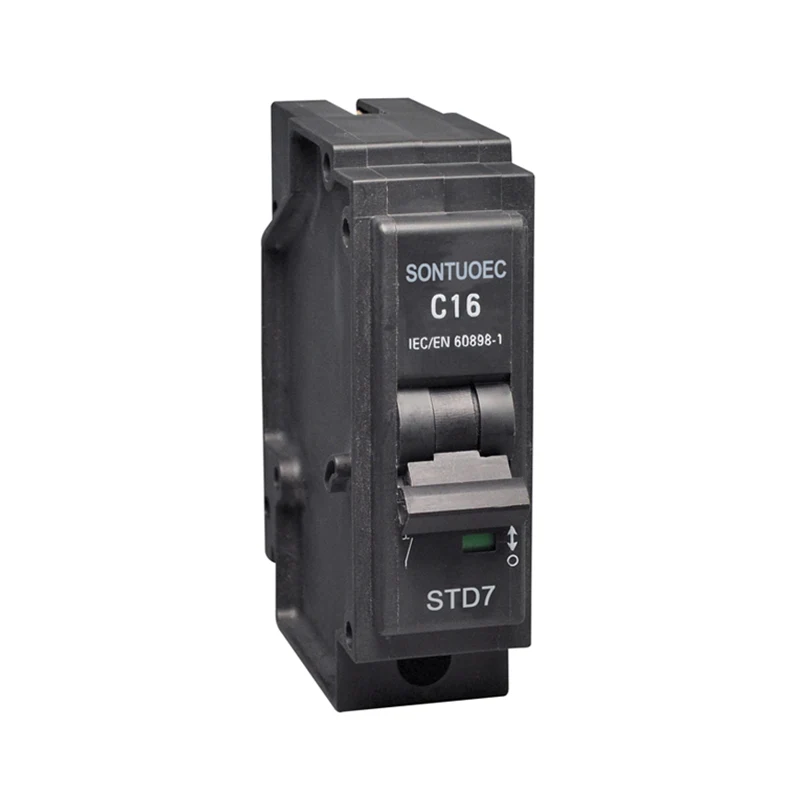

Pluggen i Type 3P miniatyrkretsbryter MCB med tre stolper (eller faser, som den kalles) som brukes til å automatisk kutte av kretsen når strømmen er for høy til å beskytte elektrisk utstyr og personlig sikkerhet.
Modell |
STD7-63 |
Standard |
IEC/EN 60947-2; IEC60898-1 |
Stang |
1p, 2p, 3p, 4p |
Trippingkurve |
B, C, D. |
Rangert kortslutningskapasitet (ICN) |
5KA (240/415V) 10KA (120V) |
Rangert strøm (i/) |
6,15,20,30,40,50,63a |
Nominell spenning (FN) |
AC230 (240)/400 (415) v |
Magnetiske utgivelser |
B -kurve: mellom 3in og 5in C -kurve: mellom 5in og 10in D kurve: mellom 10in og 14in |
Elektromekanisk utholdenhet |
Over 6000 sykluser |
Plugg inn Type 3P miniatyrkretsbryter MCB er en miniatyrkretsbryter gir hovedsakelig overbelastningsbeskyttelse og kortslutningsbeskyttelse for å forhindre at kretsen blir skadet på grunn av unormal strøm eller forårsaker brann og andre sikkerhetsulykker.
Antall poler: 3 poler, egnet for trefaset kretsbeskyttelse.
Rangert strøm: I henhold til spesifikke modeller kan det nominelle strømområdet på 3p MCB variere, men vanlige rangerte strømverdier inkluderer 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A og så videre.
Nominell spenning: vanligvis for kretser med AC 50/60Hz og nominell spenning på 230V/400V.
Brytekapasitet: Det indikerer den maksimale strømverdien som MCB trygt kan kutte av kretsen under kortslutningsforhold, og bruddkapasiteten til forskjellige modeller av 3P MCB kan være annerledes.
Kompakt struktur: 3P MCB er liten i størrelse og lett i vekt, lett å installere og vedlikeholde.
Høy pålitelighet: Den kan raskt svare på unormal strøm i kretsen og nøyaktig kutte av kretsen for å beskytte elektrisk utstyr mot skade.
Allsidighet: I tillegg til grunnleggende overbelastning og kortslutningsbeskyttelsesfunksjoner, har noen 3P MCB-er flere funksjoner som overspenningsbeskyttelse og underspenningsbeskyttelse.
Rangert strøm og lastematching: Velg riktig rangert strømverdi i henhold til kretsens belastningsbehov for å sikre at MCB kan fungere ordentlig og beskytte kretsen effektivt.
Merke og kvalitet: Velg kjente merker og produkter av høy kvalitet for å sikre produktets pålitelighet og sikkerhet.
Installasjonsstandard: Følg de relevante installasjonsstandardene og sikkerhetskravene for installasjon for å sikre at MCB kan kobles riktig til kretsen og spille en beskyttende rolle.
Regelmessig vedlikehold: Kontroller regelmessig arbeidsstatusen til MCB for å sikre at den er i god driftstilstand. Hvis det blir funnet noen abnormitet eller skade, bør den erstattes eller repareres i tide.
