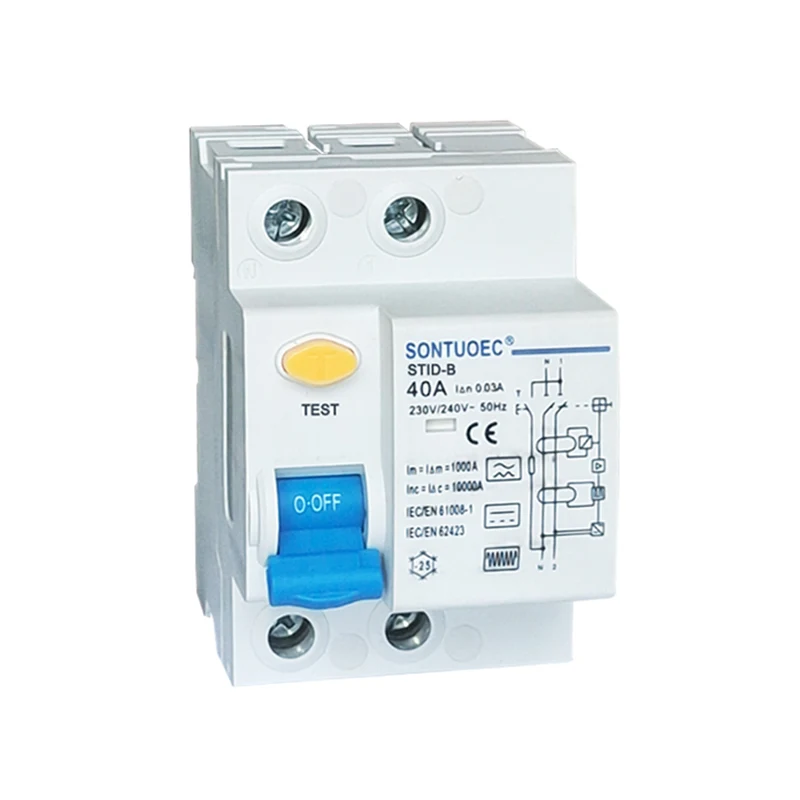

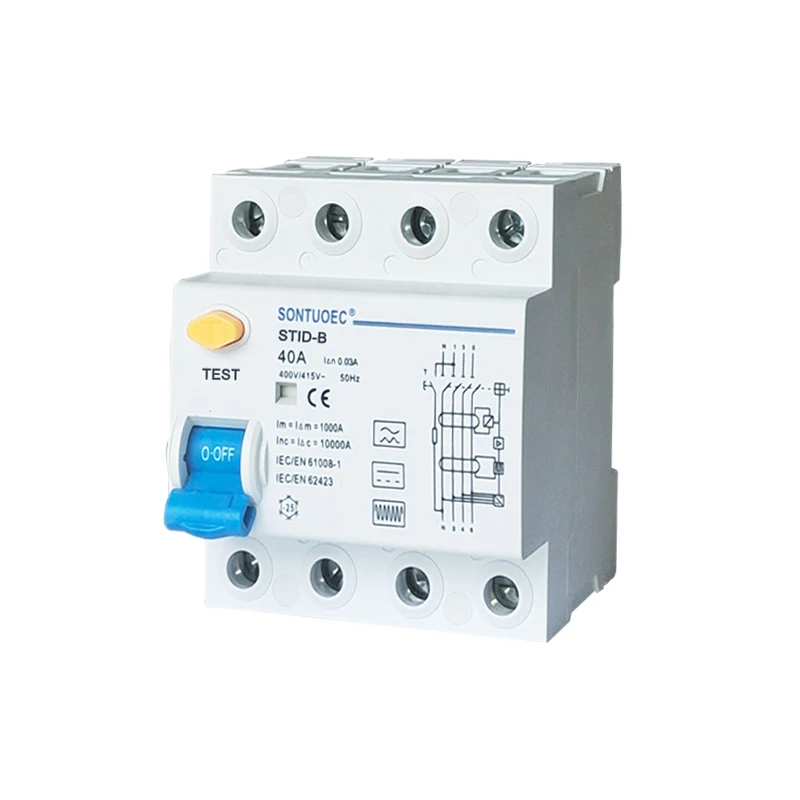

RCCB B Modell Reststrømbryter

RCCB B-modell Reststrømbryter beskytter i tilfelle kontinuerlig feilstrøm på trefasetettverk. Det brukes vanligvis innen ladestasjon, medisinske apparater og instrumenter, kontrollere og variable hastighetsstasjoner, røren ladninger og inverter (DC) ... STID-B COMPLYS med IEC/EN61008 -1 og IC) ...

Modell:STID-B

Send forespørsel

produktbeskrivelse

Elektrisk Trekk	Standard		IEC/EN62423 & IEC/EN61008-1
	Type (bølgeform av jordlekkasjen sensert)		B
	Rangert strøm i	A	25,40,63
	Poles	P	1p+n, 3p+n
	Nominell spenning ue	V	IP+N: 230/240V; 3P+N: 400/415V
	Vurdert følsomhet i n	A	0,03,0,1,0,3
	Isolasjonsspenningsgrensesnitt	V	500
	Vurdert gjenværende å lage og	A	500 (i = 25a/40a)
	Brytekapasitet I m	A	630 (i = 63a)
	Kortslutningsstrøm I C	A	10000
	SCPD sikring	A	10000
	Bryte tid under i n	s	≤0.1
	Nominell frekvens	Hz	50
	Nominell impuls motstandsspenning (1,2/5,0) UIMP	V	4000
Mechanicai funksjoner	Dielektrisk testspenning ved Ind. Fred. i 1 min	kv	2.5
	Forurensningsgrad		2
	Elektrisk liv		2000
	Mechanicai IIFE		10000
	Feilstrømindikator		Ja
	Beskyttelsesgrad		IP20
	Omgivelsestemperatur (med daglig gjennomsnitt 35)	ºC	-40 ~+55 ºC
	Lagringstemperatur	ºC	-40 ~+70 ºC

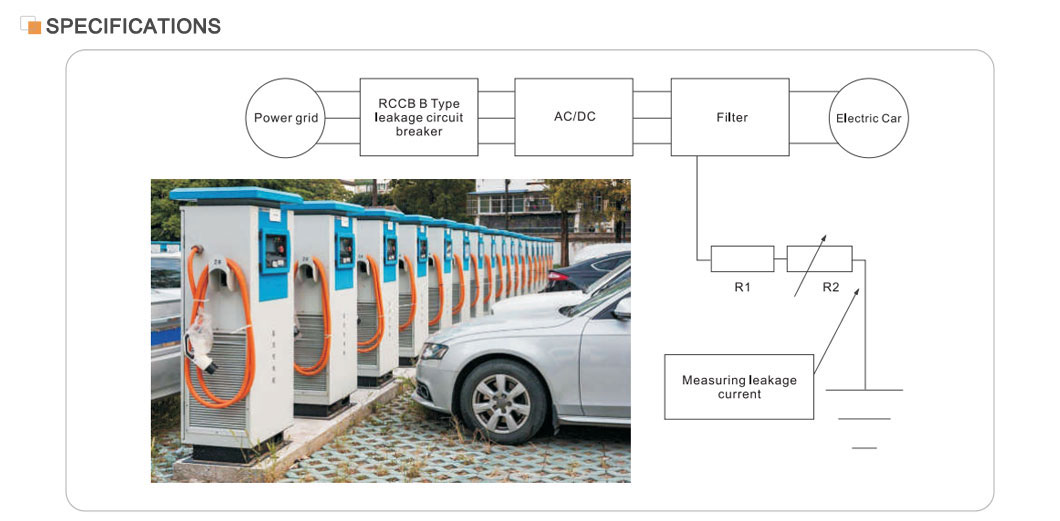

STID-B RCCB B Modell Reststrømbryter er egnet for type A og er også egnet for utjevning av DC-reststrømmer, DC-reststrømmer som kan oppstå fra likeretterkretser og høyfrekvente AC-reststrømmer. Det gir beskyttelse i tilfelle kontinuerlige feilstrømmer i trefasenettverk. STID-B brukes ofte innen ladestasjoner, medisinsk utstyr og instrumenter, kontrollere og variable hastighetsstasjoner, batteriladere og omformere (DC). STID-B er i samsvar med IEC/EN61008 og IEC/EN62423 standarder.

Hovedfunksjoner

Rangert strøm: 40A, egnet for større strøm elektriske systemer.

Lekkasjebeskyttelse: Med høy følsomhet og nøyaktighet kan den oppdage lekkasjestrømmen og kutte av strømforsyningen på veldig kort tid.

Sikkerhetsytelse: I samsvar med internasjonale standarder som IEC/EN61008.1 og GB16916.1, og sikrer produktets sikkerhet og pålitelighet.

Omfang av anvendelse: mye brukt i industrielle, kommersielle, høye og sivile bygninger for å gi omfattende beskyttelse for det elektriske systemet.

Operasjonsprinsipp

RCCB B -modell Reststrømbryter er basert på nullsekvensstrømtransformatoren. Hver ledende fase passerer gjennom en null sekvensstrømtransformator, hvor den sekundære siden er koblet til en elektromagnetisk detent. Under normale forhold er vektorsummen av fasestrømmene gjennom nullsekvensstrømtransformatoren null, så fluksen gjennom transformatoren er null, den sekundære utgangsspenningen er også null, og effektbryteren vil ikke fungere. Når lekkasjestrømmen øker og driver den sekundære sideutgangsspenningen for å vokse til et visst nivå, aktiveres imidlertid den elektromagnetiske frigjøringen, driver driftsmekanismen for å handle og koble fra kontaktene koblet til strømforsyningen, og dermed realisere lekkasjebeskyttelse.

Valg og installasjon

Valg: Når du velger en RCCB, bør parametere som den nominelle spenningen, nominell strøm, lekkasjehandlingsstrøm og handlingstid for det elektriske systemet vurderes. Det er også nødvendig å velge en passende RCCB i henhold til typen beskyttelse som kreves (f.eks. Direkte kontaktbeskyttelse eller indirekte kontaktbeskyttelse).

Installasjon: RCCB skal installeres i den innkommende enden av det elektriske systemet eller på en grenlinje for å sikre full beskyttelse av hele det elektriske systemet eller en spesifikk grenlinje. Under installasjonen bør relevante standarder og koder strengt observeres for å sikre riktig tilkobling og pålitelig drift av RCCB.
