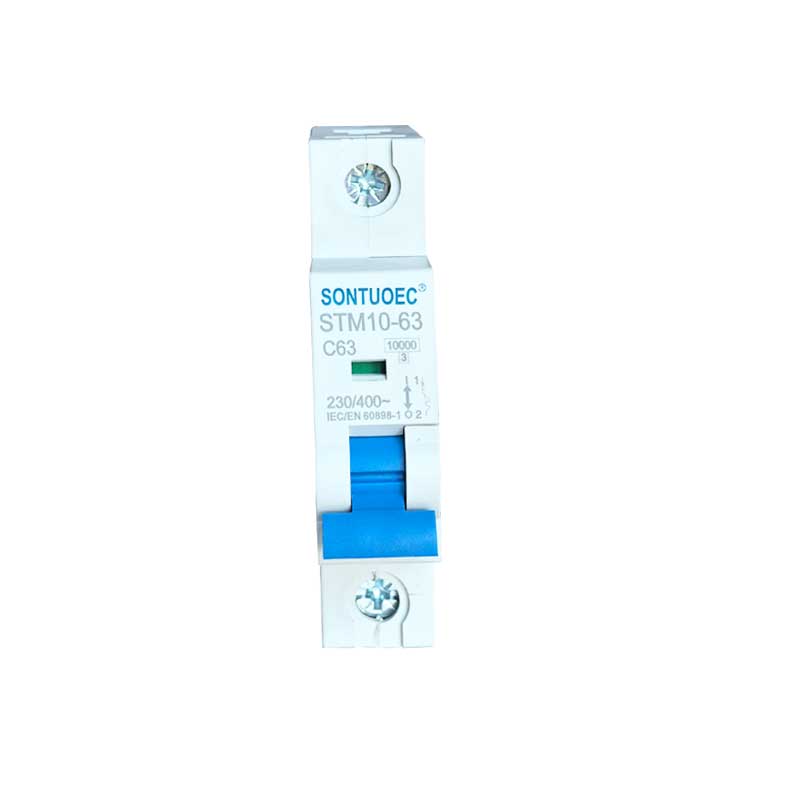

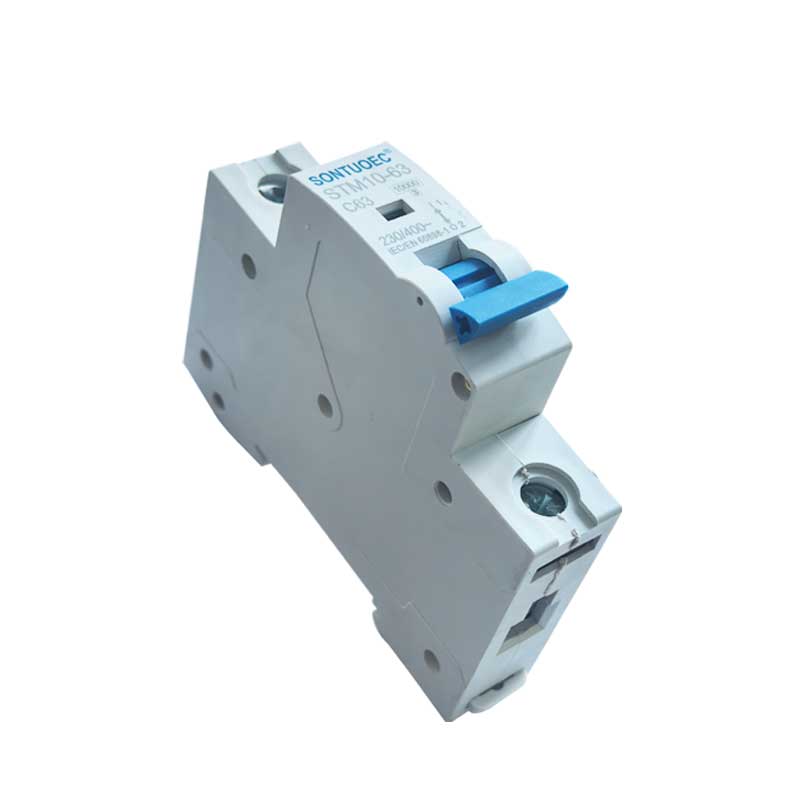

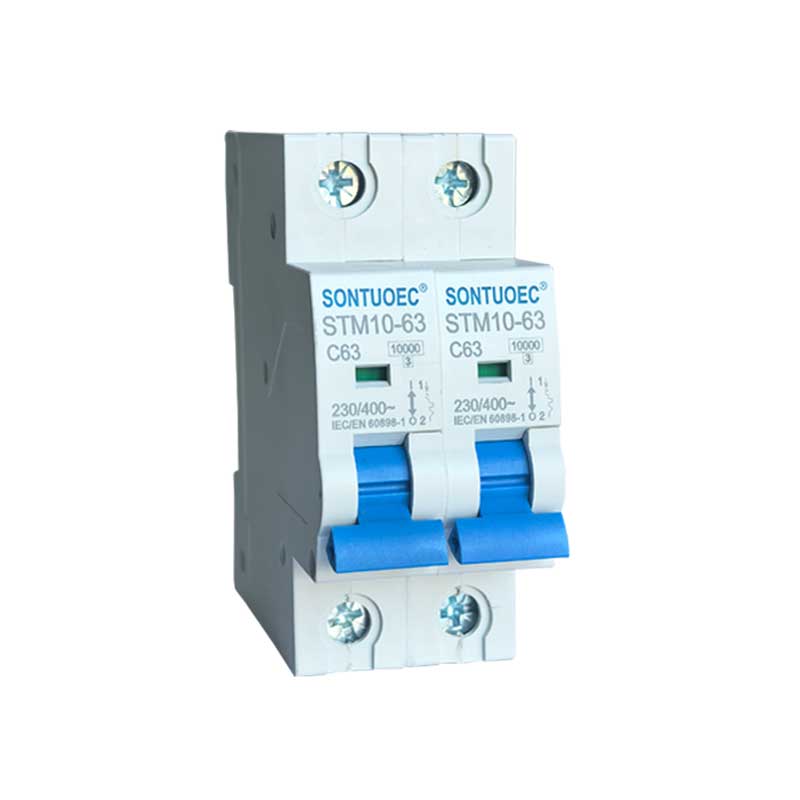

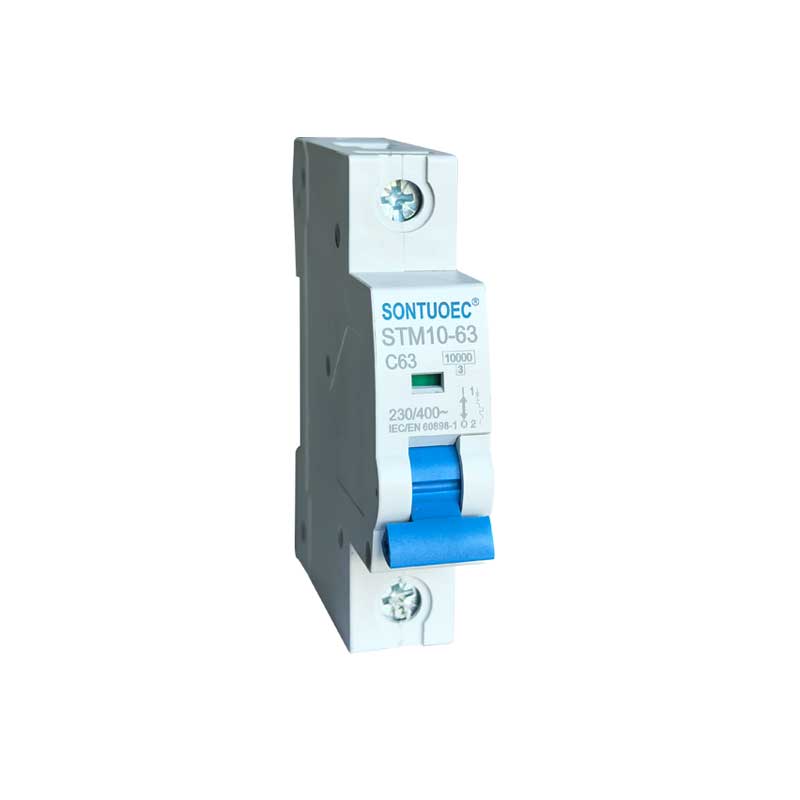

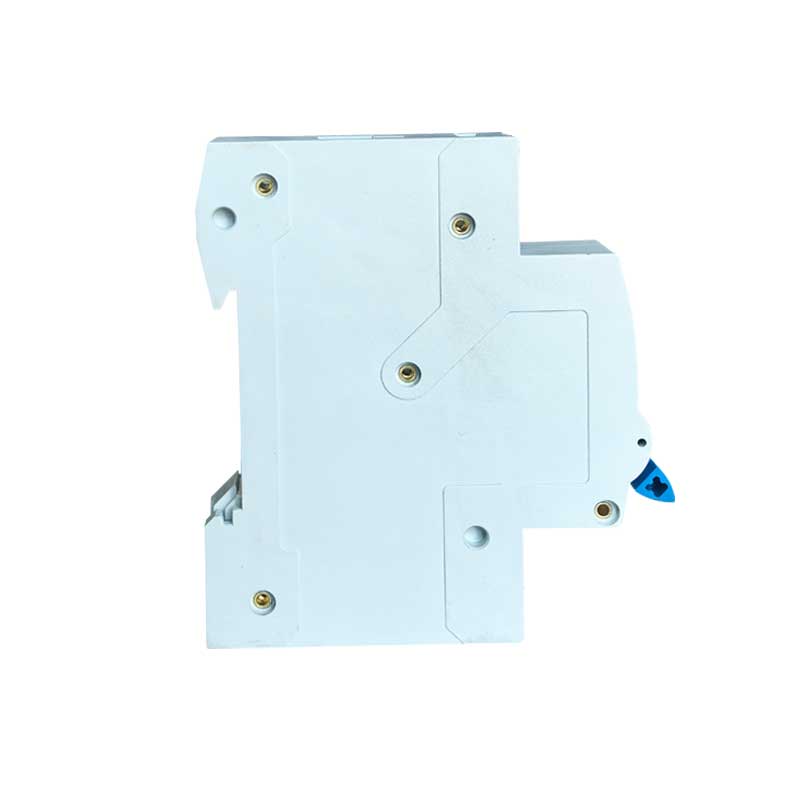

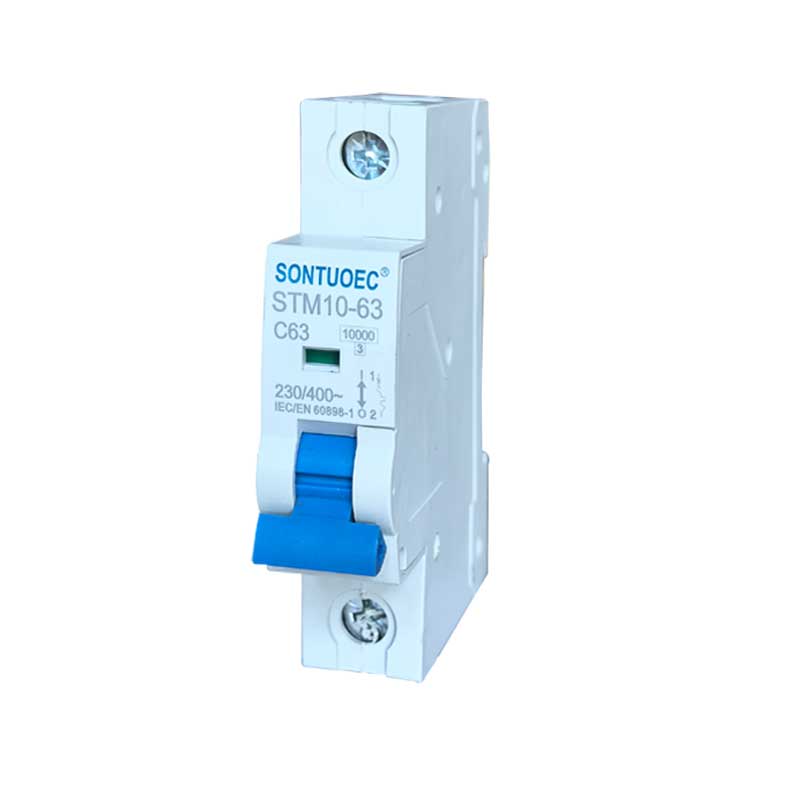

Sontuoec fabrikk direkte salg MCB Stm10-63 Series 6ka miniatyrbryter

SONTUOEC er en av de kinesiske leverandørene/produsentene som spesialiserer seg på produksjon av ulike små elektriske apparater STM10-63 Series høybrytende miniatyrbryter har funksjonene til struktur avansert, ytelse pålitelig, brytekapasitet høy, utseende elegant og dens skall og deler er laget av materiale med slagfasthet, sterk flammehemmende funksjon. Den er egnet for strømsystem med 50 eller 60 frekvens, Ue 400V og under, Ui 63A og under. Den brukes hovedsakelig i kontorbygg, bolig, for belysning, strømfordeling og overbelastnings- og kortslutningsbeskyttelse av utstyr. Normalt kan det også brukes som det ikke hyppige overføring av kraftsystem. Den er i samsvar med standardene IEC60898.1 og GB10963.1

Modell:STM10-63

Send forespørsel

produktbeskrivelse

Spesifikasjoner:

	Standard		IEC/EN 60898-1
Elektrisk	Nominell strøm In	A	1,2,4,6,10,16,20,25,32,40,50,63A
funksjoner	polakker	P	1,2,3,4
	Merkespenning Ue	V	AC 230, 400
	Isolasjonsspenning Ui	V	500
	Nominell frekvens	Hz	50/60
	Nominell bruddkapasitet	A	3000, 4500, 6000
	Nominell impulsmotstandsspenning(1,2/50)Uimp	V	4000
	Dielektrisk testspenning ved ind.Freq.i 1 min	Kv	2
	Forurensningsgrad		2
	Termomagnetisk frigjøringskarakteristikk		B,C,D
Mekanisk	Elektrisk levetid	t	4000
funksjoner	Mekanisk liv	t	10000
	Beskyttelsesgrad		IP20
	Referansetemperatur for innstilling	ºC	30
	av termisk element	ºC	30
	Omgivelsestemperatur	ºC	-5~+40(Spesialapplikasjon vennligst se
	(med daglig gjennomsnitt ≤35ºC)	ºC	temperaturkompensasjonskorreksjon)
	Lagringstemperatur	ºC	-25~+70
Installasjon	Terminaltilkoblingstype		Kabel/Pin-type samleskinne
	Terminalstørrelse topp/bunn for kabel	mm2	25
	Terminalstørrelse topp/bunn for kabel	AWG	18. mars
	Termisk størrelse topp/bunn for samleskinne	mm2	25
	Termisk størrelse topp/bunn for samleskinne	AWG	18. mars
	Tiltrekkingsmoment	N*m	2
	Tiltrekkingsmoment	I-lbs	18
	Montering		på DIN-skinne EN 60715(35mm) ved hjelp av hurtigklemmeanordning
	Forbindelse		Fra topp og bunn

Hovedfunksjoner til STM10-63 miniatyrbryter

1. Overbelastningsbeskyttelse: Når strømmen i kretsen overstiger den nominelle verdien til MCB, vil STM10-63 miniatyrkretsbryteren automatisk kutte av kretsen innen en bestemt tidsperiode for å forhindre at kretsen og utstyret overopphetes.

2. Kortslutningsbeskyttelse: Når det oppstår en kortslutning i kretsen, vil STM10-63 Miniature Circuit Breaker kutte av kretsen umiddelbart for å forhindre at kortslutningsstrømmen skader kretsen og utstyret.

3. Lekkasjebeskyttelse (noen MCBer har denne funksjonen): For MCBer med lekkasjebeskyttelse, når det er lekkasje i kretsen, vil STM10-63 Miniature Circuit Breaker raskt kutte av kretsen for å beskytte personlig sikkerhet.

Prinsippet for drift av MCBer

MCB-er inneholder vanligvis en termisk magnetisk eller elektronisk utløsningsdetektor inni, som brukes til å oppdage endringer i strømmen i kretsen. Når strømmen er unormal, utløser angriperen utløsningsmekanismen til MCB, noe som får STB1-63 Miniature Circuit Breaker til å raskt kutte av kretsen.

1. Termisk magnetisk støtdemper: Den utnytter varmen som genereres når strømmen passerer gjennom lederen for å utløse trippingen. Når strømmen er for stor, varmes lederen opp, noe som får bimetallet inne i den termiske magnetiske støteren til å bøye seg, og dermed utløse tripping-mekanismen.

2.Electronic striker: Den bruker elektroniske komponenter for å oppdage strømendringer og kontrollere virkningen av utløsningsmekanismen. Når det oppdages en unormal strøm, sender den elektroniske sperren et signal til utløsningsmekanismen for å kutte av kretsen.

Applikasjonsscenarier for MCB

MCB-er er mye brukt i elektriske systemer i bolig-, kommersielle og industrielle områder for å beskytte kretser og utstyr mot skade forårsaket av unormale strømmer. De er vanligvis installert i distribusjonsbokser, sentralbord eller styreskap og brukes som hovedbryter eller grenbryter til en krets.

Valg og installasjon av MCBer

1.Valg: Når du velger MCB-er, må du vurdere faktorer som kretsens merkestrøm, spenningsnivå, beskyttelsesegenskaper og om lekkasjebeskyttelse er nødvendig. Det er også viktig å sikre at den valgte STB1-63 miniatyrbryteren samsvarer med lokale elektriske sikkerhetsstandarder og forskrifter.

2.Installasjon: STB1-63 miniatyrbrytere bør installeres i et tørt, ventilert miljø fritt for etsende gasser og sikre at den er koblet riktig og sikkert. Under installasjonen bør relevante elektriske sikkerhetsforskrifter og driftsprosedyrer følges.
