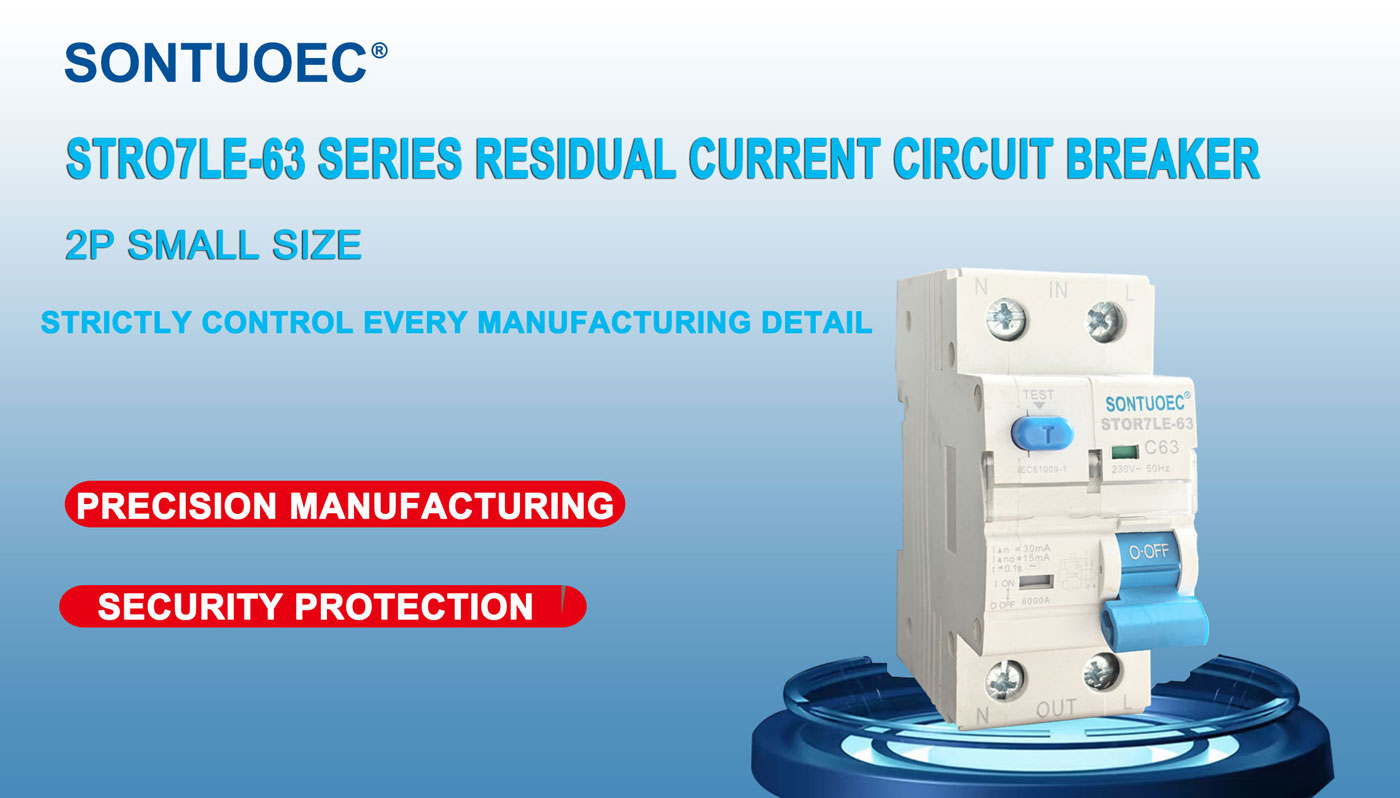

Sontuoec Stro7le-63 Liten lekkasjebeskyttelseskretsbryter RCBO

SONTUOEC er en av de kinesiske leverandørene/produsentene som spesialiserer seg på produksjon av ulike små elektriske apparater. STRO7LE-63 RCBO brukes i den enfasede boligkretsen på AC 50/60Hz, merkespenning 240V og dens selvbeskyttende opp til en maksimal kortslutningsstrøm på 40A. Den kan beskytte sivil elektronisk krets mot overbelastning og kortslutning. Dette produktet har fordeler med lite volum, høy bruddkapasitet, og strømførende ledning kuttes samtidig, og beskytter også personen mot elektrisk støt når den strømførende ledningen er koblet til motsatt. Og den er i samsvar med standarden til IEC 61009-1.

Modell:STRO7LE-63

Send forespørsel

produktbeskrivelse

Spesifikasjoner:

Sandard			IEC/EN 61009-1
Elektrisk	Type (bølgeform av jordlekkasjen registrert)		Elektronisk type
funksjoner	Nominell strøm In	A	Og, og
	polakker	P	1P+N
	Nominell spenning	V	AC 230
	Vurdert strøm:		6,10,16,20,25,32,40A
	Nominell følsomhet I△n	A	0.01,0.03,0.1,0.3,0.5
	Isolasjonsspenning Ui	V	250
	Vurdert restfremstilling og	A	500
	bruddkapasitet I△m	A	500
	Kortslutningsstrøm I△c	A	45 006 000
	Nominell frekvens	Hz	50/60
	Forurensningsgrad		2
Mekanisk	Elektrisk levetid	t	4000
funksjoner	Mekanisk liv	t	10000
	Beskyttelsesgrad		IP20
	Omgivelsestemperatur	ºC	-25~+40
	(med daglig gjennomsnitt ≤35ºC)	ºC	-25~+40
	Lagringstemperatur	ºC	-25~+70
Installasjon	Terminaltilkoblingstype		Kabel/U-type samleskinne/pinne-type samleskinne
	Terminalstørrelse topp/bunn for kabel	mm2	25
	Terminalstørrelse topp/bunn for kabel	AWG	18. mai
	Klemmestørrelse topp/bunn for samleskinne	mm2	25
	Klemmestørrelse topp/bunn for samleskinne	AWG	18. mars
	Montering		På DIN-skinne EN 60715(35mm) ved hjelp av hurtigklemmeanordning
	Forbindelse		Fra topp og bunn

Hovedfunksjonene til STRO7LE-63 RCBO

Overbelastningsbeskyttelse: Når strømmen i kretsen overstiger den nominelle verdien til STRO7LE-63 RCBO, vil den automatisk kutte av kretsen innen en bestemt tidsperiode for å forhindre at kretsen og utstyret overopphetes, og dermed unngå brann og skade.

Kortslutningsbeskyttelse: Når det oppstår en kortslutning i en krets, vil STRO7LE-63 RCBO raskt kutte av kretsen for å forhindre at kortslutningsstrømmen forårsaker alvorlig skade på kretsen og utstyret.

Lekkasjebeskyttelse: STRO7LE-63 RCBO er i stand til å oppdage reststrøm (dvs. lekkasjestrøm) i en krets. Når reststrømmen overskrider den innstilte terskelen, vil STRO7LE-63 RCBO kutte av kretsen i løpet av svært kort tid for å forhindre elektriske ulykker og elektriske branner.

Prinsippet for drift av STRO7LE-63 RCBO

STRO7-40 RCBO inneholder en intern termisk magnetisk utløsningsdetektor (for overbelastnings- og kortslutningsbeskyttelse) og en reststrømdetektor (for lekkasjebeskyttelse). Når strømmen eller reststrømmen i kretsen er unormal, utløser den korresponderende angriperen utløsningsmekanismen til STRO7-40 RCBO, noe som gjør at den raskt avbryter kretsen.

1. Termisk magnetisk tripper: Den utnytter varmen og magnetfeltet som genereres når strømmen passerer gjennom lederen for å utløse trippingen. Når strømmen er for høy, varmes lederen opp og genererer et magnetfelt, noe som fører til at bimetallet inne i den termiske magnetiske angriperen bøyer seg eller at magneten tiltrekker seg jernkjernen, og utløser dermed utløsningsmekanismen.

2. Reststrømdetektor: Den bruker en nullsekvensstrømtransformator for å oppdage reststrømmen i kretsen. Når reststrømmen overskrider den innstilte terskelen, vil reststrømdetektoren sende et signal til utløsningsmekanismen for å kutte av kretsen.

Egenskaper til STRO7LE-63 RCBO

Multifunksjonell integrasjon: STRO7LE-63 RCBO integrerer overbelastnings-, kortslutnings- og lekkasjebeskyttelsesfunksjoner, noe som forenkler design og installasjon av elektriske systemer.

Høy følsomhet: STRO7LE-63 RCBO-er kan raskt oppdage og kutte av unormale strømmer og reststrømmer i kretsen, og gir pålitelig beskyttelse.

Enkel å installere og vedlikeholde: STRO7LE-63 RCBO-er er vanligvis modularisert for enkel installasjon og vedlikehold.

Høy sikkerhet: STRO7-40 RCBO-er er grundig testet og sertifisert for høy sikkerhet og pålitelighet for å sikre sikker drift av elektriske systemer.

Applikasjonsscenarier for STRO7LE-63 RCBO

STRO7LE-63 RCBO-er er mye brukt i elektriske systemer i bolig-, kommersielle og industrielle sektorer, spesielt de som krever samtidig overbelastning, kortslutning og jordfeilbeskyttelse. De er vanligvis installert i distribusjonsbokser, sentralbord eller styreskap for å beskytte kretser og utstyr mot skader forårsaket av unormal strøm og spenning, og for å forhindre elektrisk støt.
