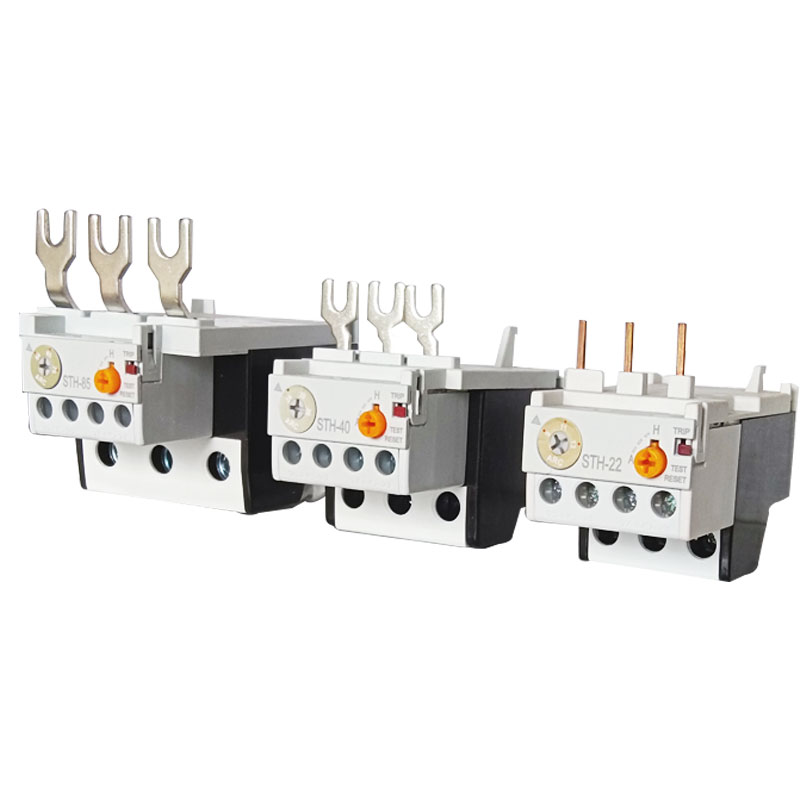

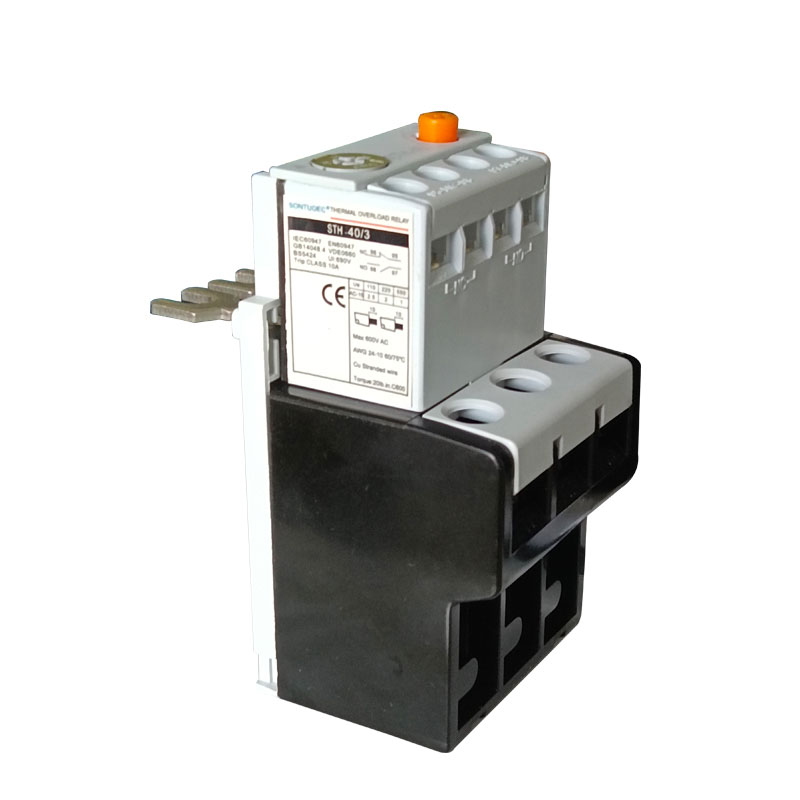

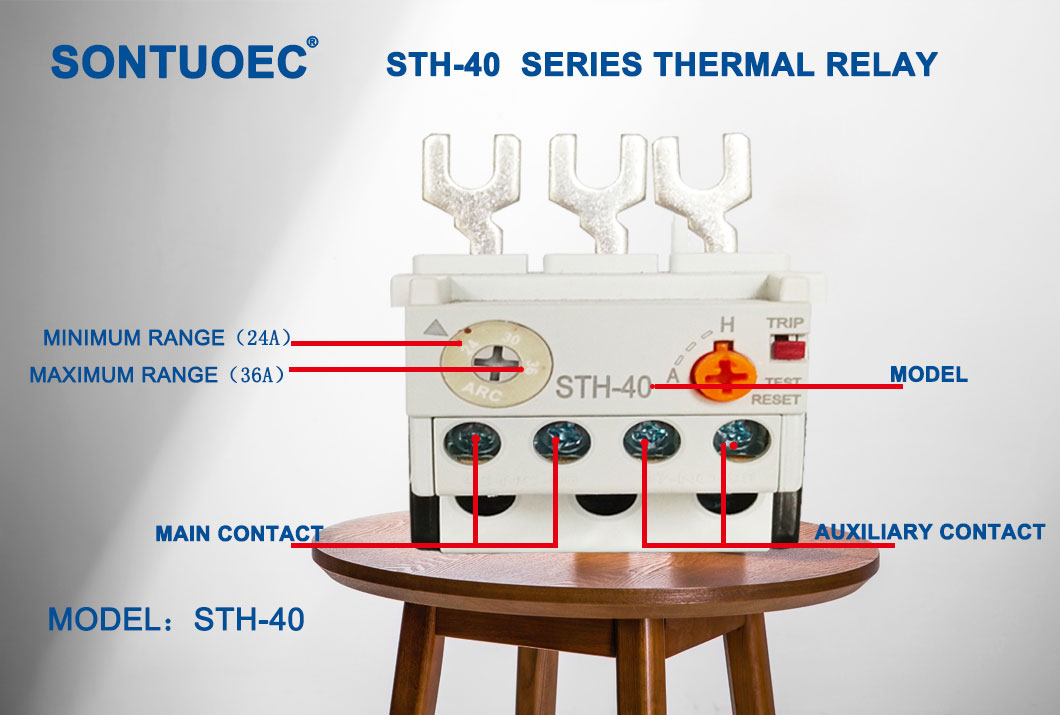

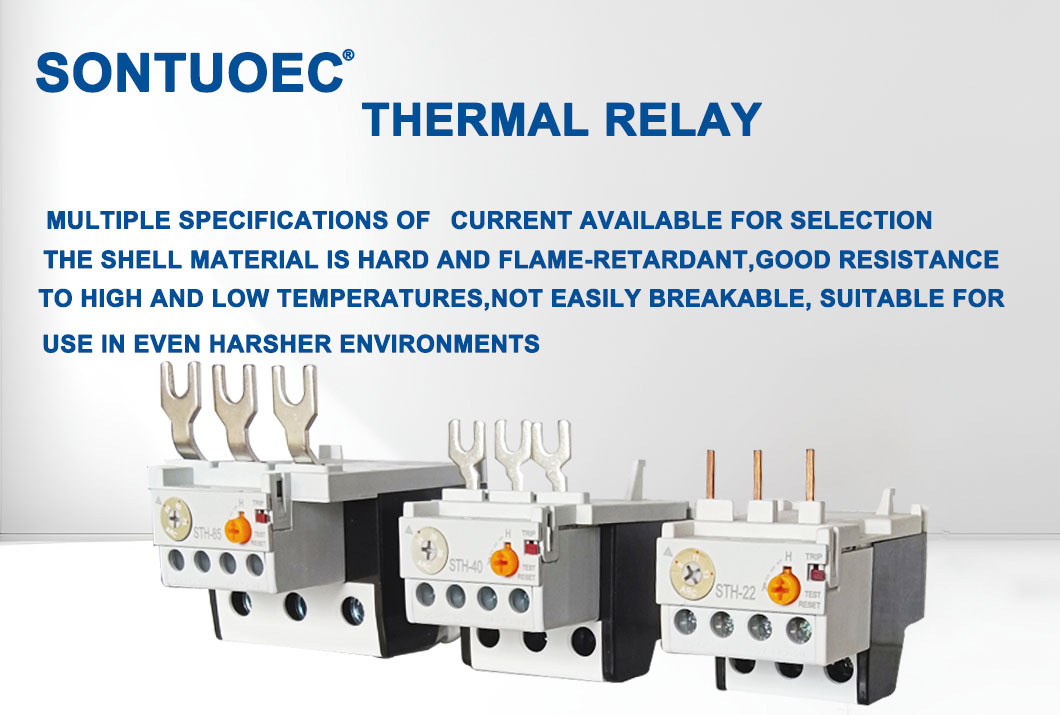

STH-40 Series Termisk overbelastningsrelé

Hoved teknisk parameter:

Hovedfunksjoner

Beskyttelse av motor: Hovedfunksjonen til det termiske overbelastningsreléet er å forhindre at motoren blir skadet på grunn av overbelastning. Når motoren er overbelastet, vil det termiske overbelastningsreléet kutte av strømforsyningen i tide for å forhindre at motoren brenner på grunn av overoppheting.

Beskyttelse av kraftledninger: I tillegg til å beskytte motoren, kan det termiske overbelastningsreléet også beskytte kraftlinjene. Når motoren er overbelastet, vil strømmen øke, noe som kan føre til overoppheting og smelting av kraftledninger. Ved å oppdage endringen i strømmen, avgjør den termiske overbelastningsreléet om strømledningen er overbelastet og kutter av strømforsyningen om nødvendig.

Forbedre sikkerheten i kraftsystemet: Termisk overbelastningsrelé kan effektivt forhindre skade på motor- og kraftledningen, og dermed redusere feilhastigheten for kraftsystemet og forbedre sikkerhetssystemet.

Operasjonsprinsipp

Driftsprinsippet for det termiske overbelastningsreléet er hovedsakelig basert på den nåværende termiske effekten og temperatursenseringsegenskapene til bimetalen. Når en overbelastning oppstår i en motor, øker strømmen, noe som fører til at mer varme genereres i varmeelementet i det termiske overbelastningsreléet. Denne varmen overføres til bimetalet, som bøyer seg når den blir oppvarmet fordi den er laget av to legeringer med store forskjeller i koeffisienter med lineær ekspansjon. Når bimetalen bøyer seg til en viss grad, vil den utløse den elektromagnetiske spolen til å bli energisk, noe som igjen vil føre kontaktene til å handle og kutte av strømforsyningen på motoren.

Omfang av søknad

 Termisk overbelastningsrelé brukes vanligvis i kretsløp med AC 50Hz, nominell isolasjonsspenning på 660V og strøm på 0,1 ~ 630a, og brukes hovedsakelig for overbelastning og fasebruddbeskyttelse av tre-fase AC-motorer. Den kan også brukes til å danne en startpakke med en tilpasset AC -kontaktor for å gi omfattende beskyttelse for motoren.

Produktfunksjoner

Enkel struktur: Dette termiske overbelastningsreléet vedtar vanligvis en relativt enkel strukturell design, noe som gjør det enkelt å installere og bruke.

Fullt funksjon: I tillegg til den grunnleggende overbelastningsbeskyttelsesfunksjonen, har den også funksjonene til fasebruddbeskyttelse og temperaturkompensasjon.

Lave kostnader: Sammenlignet med andre motorvernenheter er prisen på termisk overbelastningsrelé relativt lav, noe som reduserer kjøpskostnadene for brukere.

Stabil driftsytelse: Fordi det vedtar bimetal som det følsomme elementet, er driftsytelsen stabil og pålitelig.
