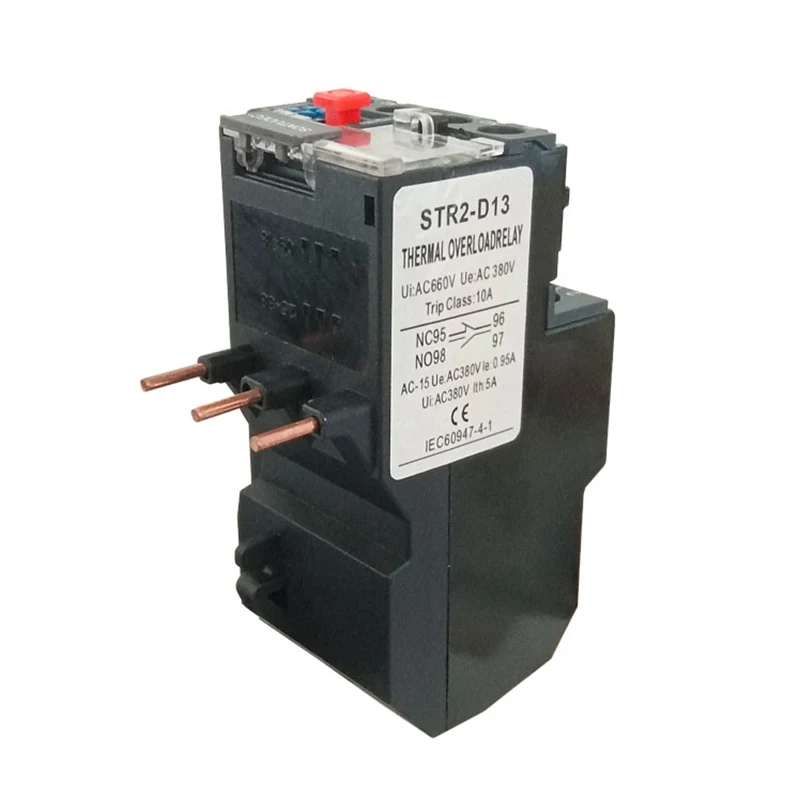

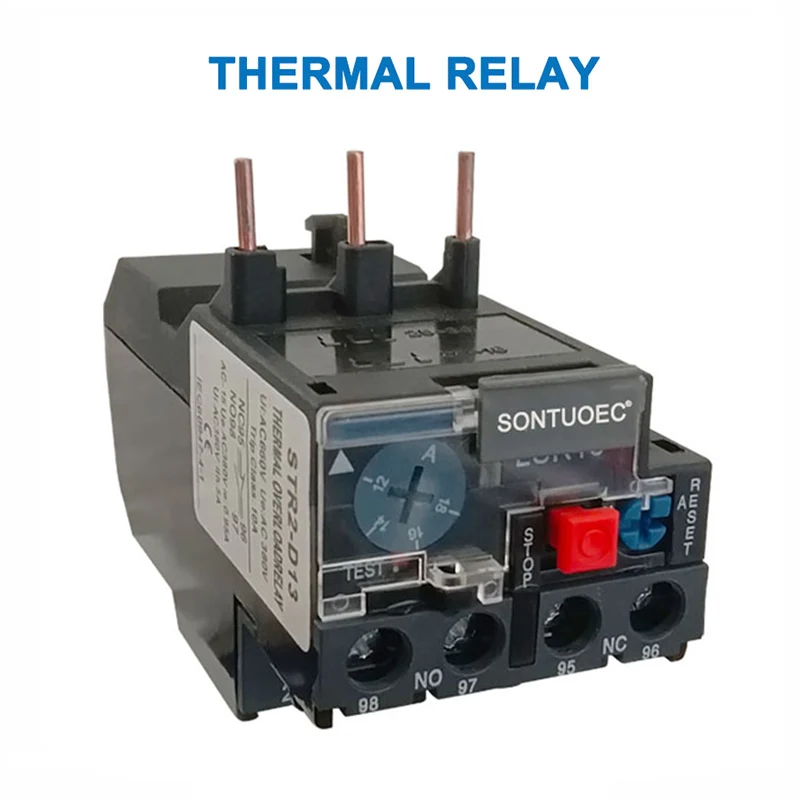

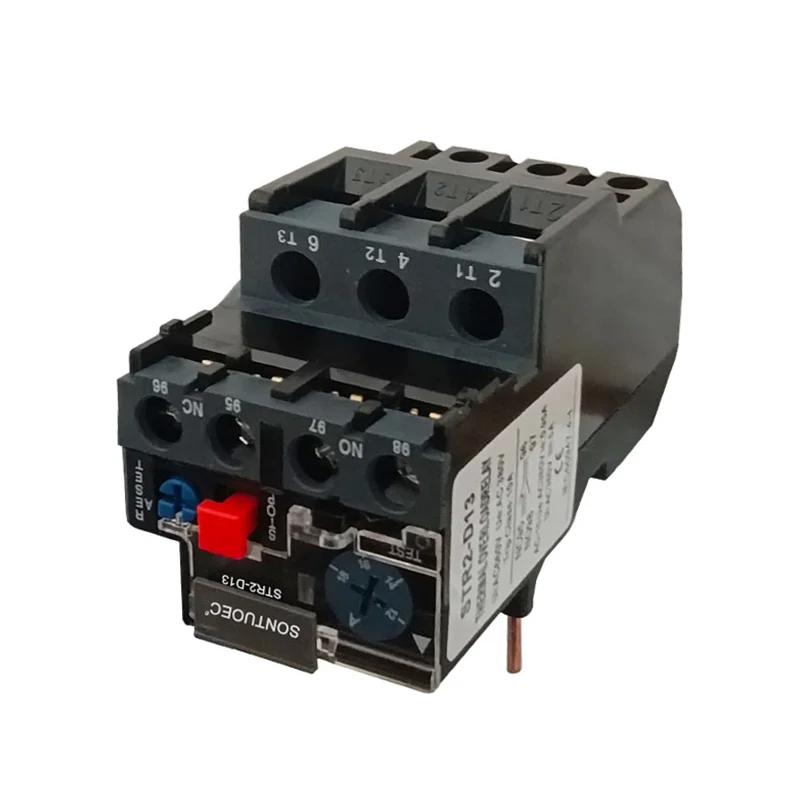

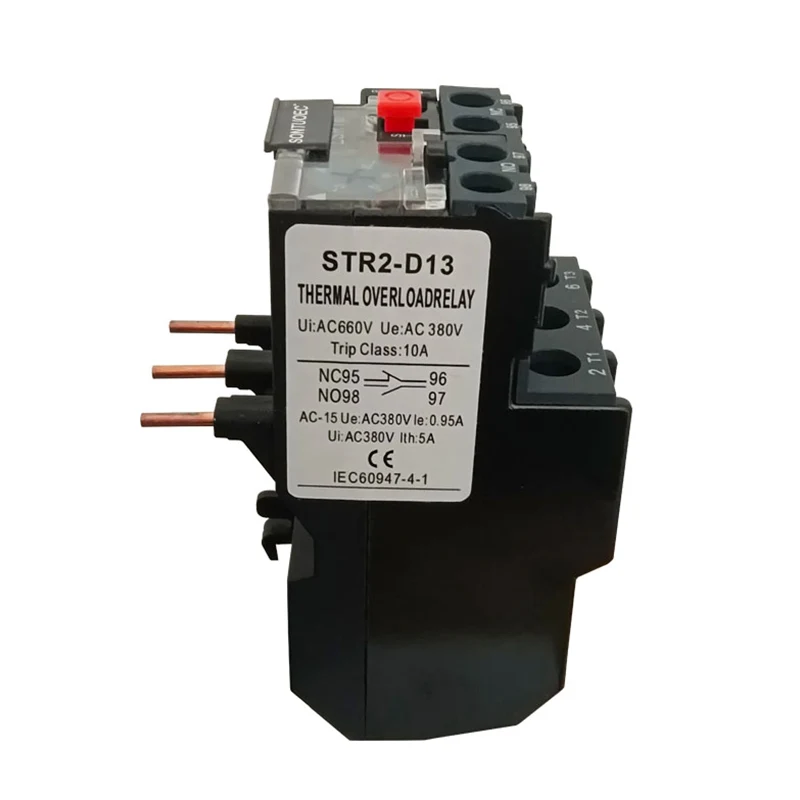

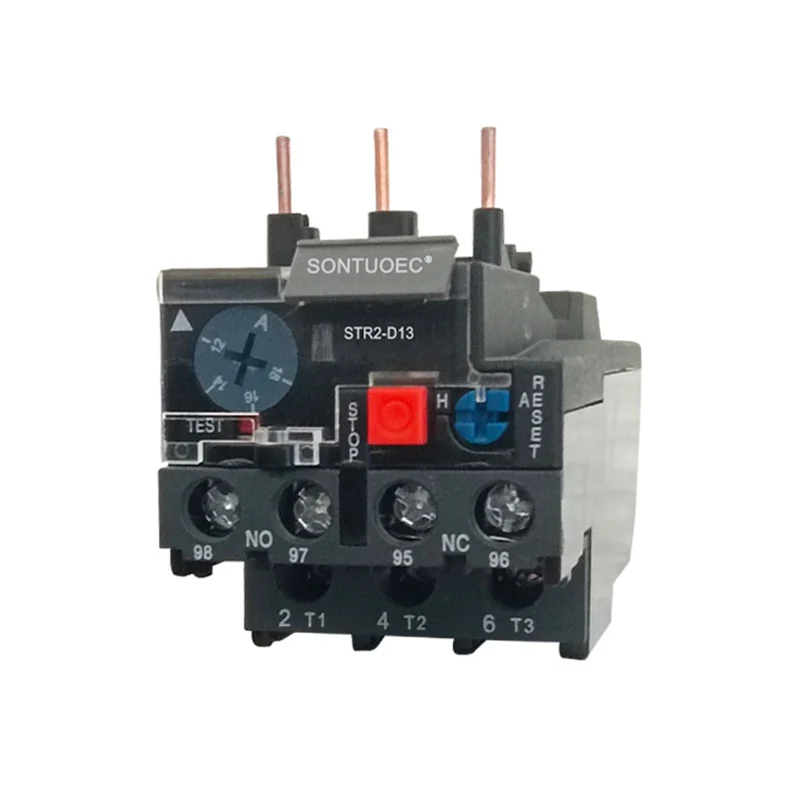

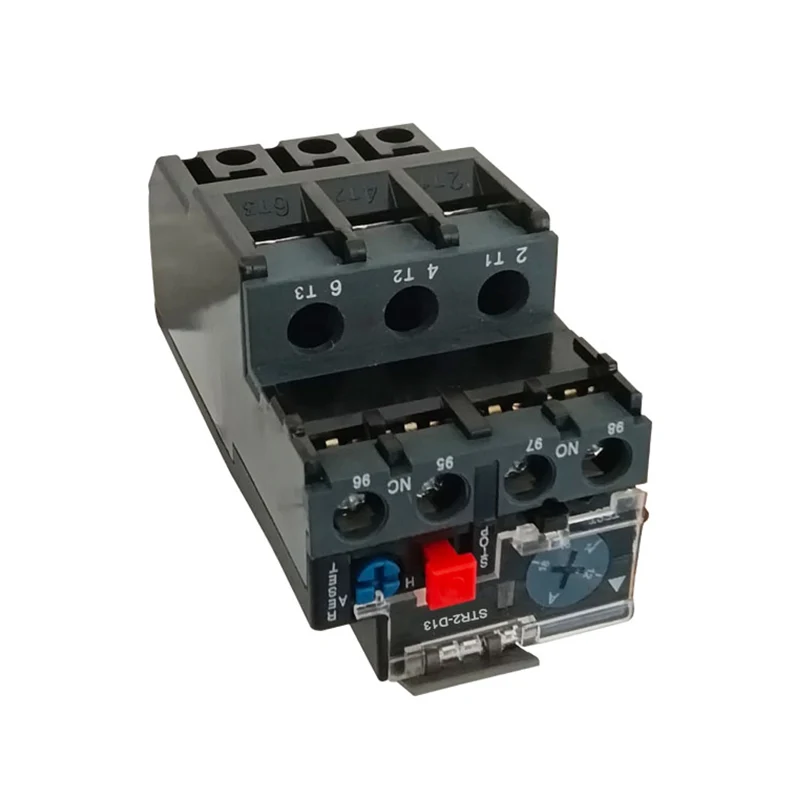

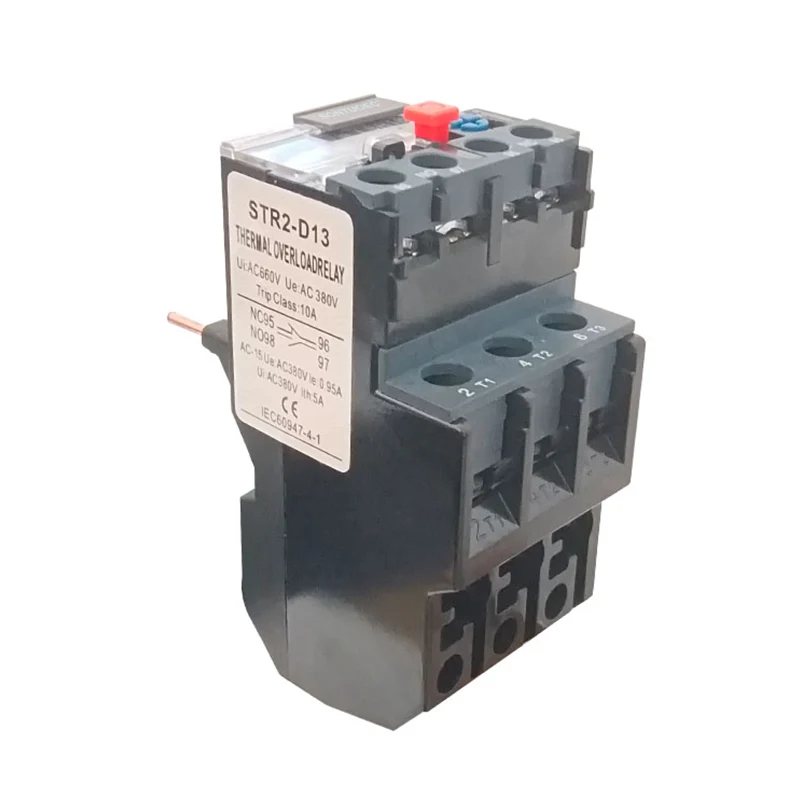

STR2-D13 Termisk relé

Spesifikasjoner:

Hovedtekniske parametere

Sammensetning og struktur

STR2-D13 Termisk relé består hovedsakelig av varmeelement, bimetal, kontakter og et sett med overføring og justeringsmekanisme. Blant dem er varmeelementet et stykke motstandstråd med liten motstandsverdi, som er koblet i serie i hovedkretsen til motoren som skal beskyttes; Bimetalarket er laget av to typer metallark med forskjellige koeffisienter med termisk ekspansjon rullet over og trykket sammen, og når den elektriske strømmen passerer gjennom varmeelementet, vil bimetalarket bli bøyd på grunn av varmen.

Tekniske parametere

De viktigste tekniske parametrene til STR2-D13 Termisk relé inkluderer nominell spenning, nominell strøm, nominell frekvens og utbedringsstrømområde. Blant dem refererer den nominelle spenningen til den høyeste spenningsverdien som STR2-D13 termisk relé kan fungere normalt, vanligvis 220V, 380V, 600V osv.; Den nominelle strømmen refererer til strømmen gjennom Str2-D13 termisk relé; Den nominelle frekvensen er generelt designet i samsvar med 45-62Hz; Området for den nominelle strømmen beskriver forholdet mellom virkningstiden til STR2-D13 termisk relé og kvadratet til strømmen omvendt proporsjonal under en viss strøm.

Driftskarakteristikker

Driftskarakteristikkene til et Str2-D13 termisk relé avhenger hovedsakelig av dets interne bimetal- og varmeelement. Når motoren er overbelastet, øker strømmen i viklingen, og strømmen gjennom Str2-D13 termisk reléelement øker også, noe som får bimetal til å stige til en høyere temperatur og bøye seg i større grad, og skyver dermed koblingsstangen til handling og kobler fra kontrollkretsen. Etter at STR2-D13 termisk relé er aktivert, krever bimetal en avkjølingsperiode før den kan tilbakestilles.

Rolle og anvendelse

STR2-D13 Termiske reléer brukes hovedsakelig for å beskytte elektriske motorer mot feil som overbelastning, fasepauser og ubalanserte trefasede strømforsyninger. I motoriske kretser er STR2-D13 termiske reléer mest effektive når de brukes i forbindelse med effektbrytere med kortslutningsbeskyttelse. I tillegg kan STR2-D13 termiske reléer også brukes til overbelastningsbeskyttelse av annet elektrisk utstyr eller elektriske kretsløp.

Forholdsregler for valg og bruk

Når du velger STR2-D13 termiske reléer, bør det tas omfattende vurdering i henhold til motorens nominelle strøm, arbeidsmiljø, starte strøm, lasten og andre faktorer. Str2-D13 termisk relé skal installeres i et tørt, ventilert, ikke-korrosivt gassmiljø, og sikre at ledningene er riktig og fast.

I løpet av bruk, bør arbeidsstatusen til STR2-D13 termisk relé kontrolleres regelmessig for å sikre at den normale driften og sikkerheten. Hvis motorens overbelastning er feil, for å unngå å starte motoren igjen, bør STR2-D13 termisk relé tilbakestilles manuelt.
