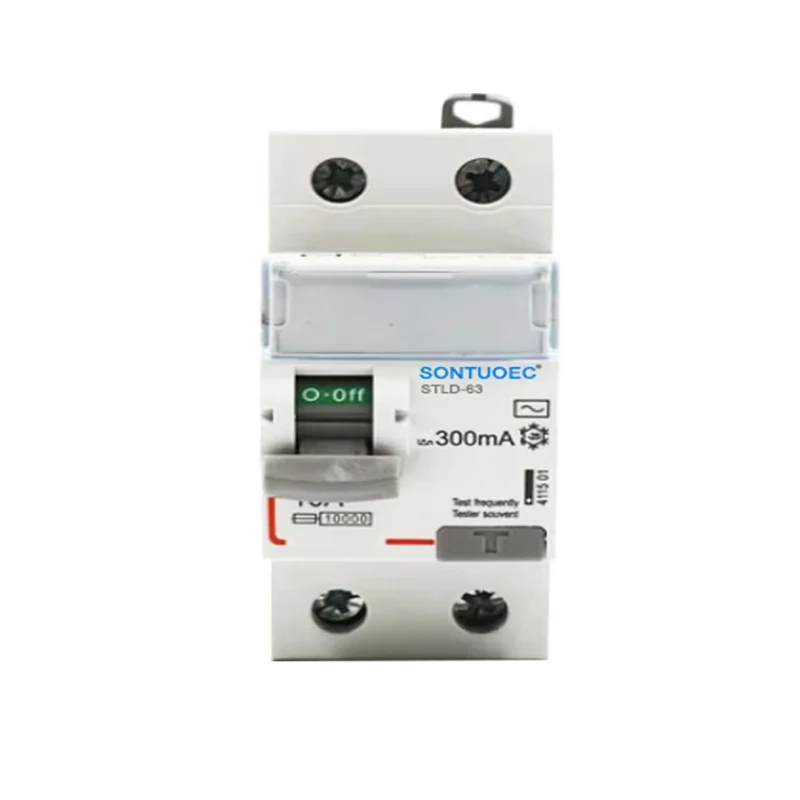

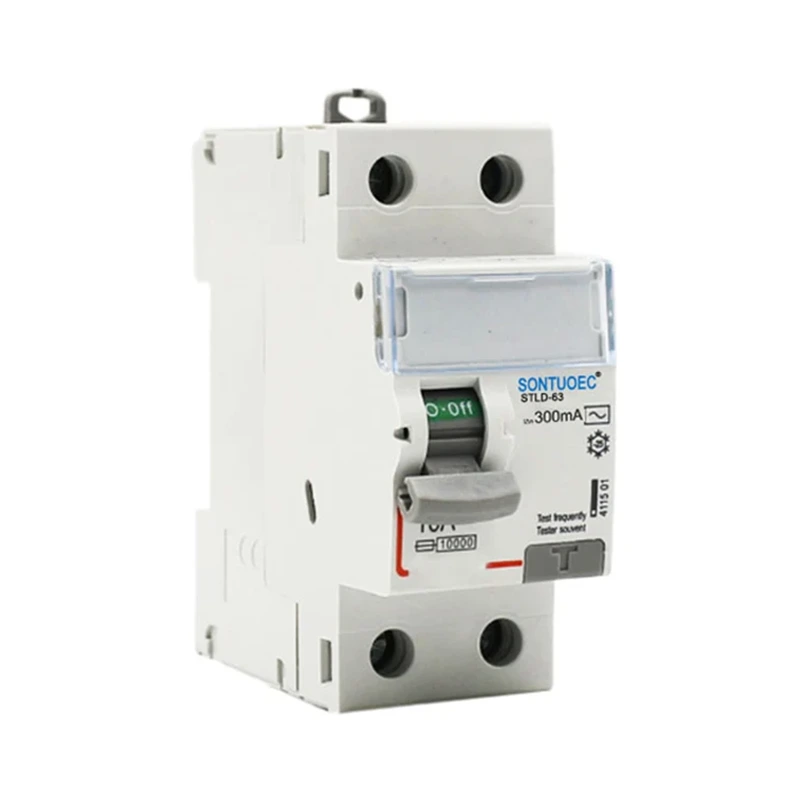

2p 63a/30mA RCD AC -type

Driftsprinsippet for 2p 63a/30mA RCD AC -typen er basert på den gjenværende strømtransformatoren. Når en ubalansert strøm (dvs. lekkasje) oppstår i et elektrisk system, oppdager den gjenværende strømtransformatoren denne ubalanserte strømmen og genererer en magnetisk fluks proporsjonal med lekkasjestrømmen. Denne magnetiske fluksen utløser RCDs interne frigjøringsmekanisme, noe som får RCD til å raskt kutte av strømforsyningen.

Send forespørsel

produktbeskrivelse

Modell:	Elektromagnetisk type; Elektronisk type
STANDARD	IEC 61008-1
Reststrømegenskaper:	Og, og

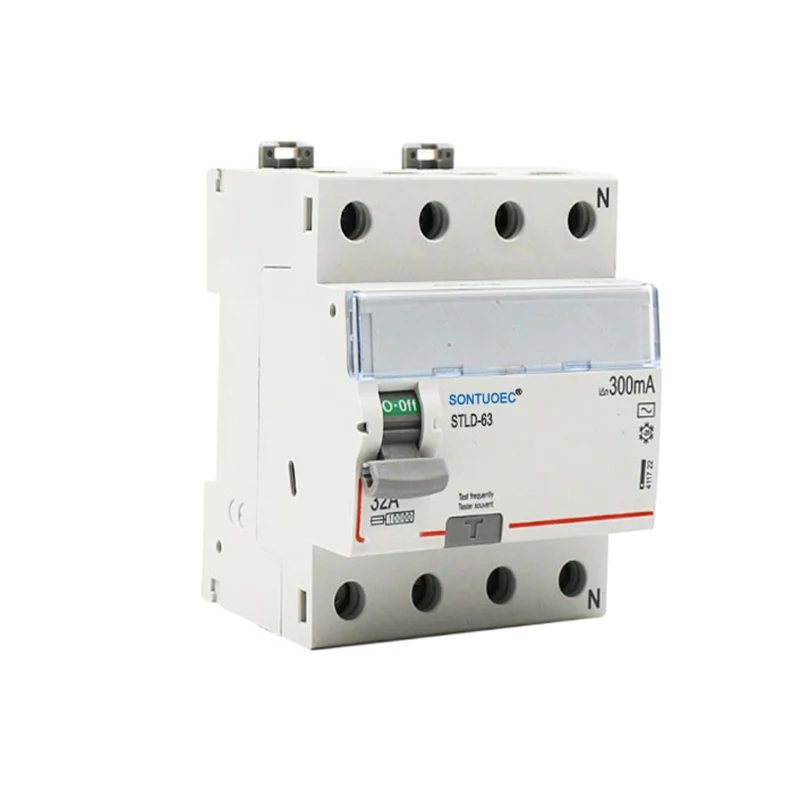

Polnr.:	2p, 4p
Rangert strøm:	16a, 25a, 32a, 40a, 63a;
Nominell spenning:	230/400V AC
Rangert frekvens:	50/60Hz
Rangert reststrøm IΔN:	10MA, 30MA, 100MA, 300MA, 500MA
Rangerte gjenværende ikke-driftsstrøm i Δno:	≤0,5iΔN
Rangert betinget kortslutningsstrøminc:	6000A
Rangert betinget restkort Nåværende IΔC:	6000A
Tripping Varighet:	Øyeblikkelig tripping≤0,1 sek
Rest Tripping Current Range:	0.5iΔn ~ iΔn
Elektromekanisk utholdenhet:	4000 sykluser
Festemoment:	2.0nm
Tilkoblingsterminal:	Skru terminal søyleterminal med klemme

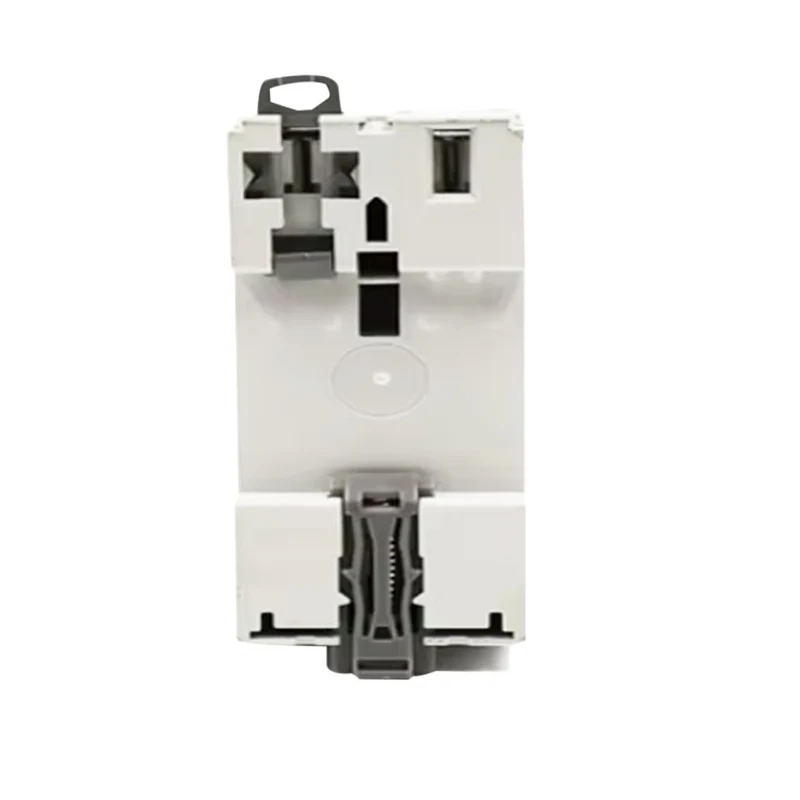

Installasjon:	35 mm DIN -skinnemontering

Grunnleggende konsept

 2p: Indikerer at denne RCD-skjermen (gjenværende strømanordning) er en bipolar bryter, dvs. den kan kontrollere av-av av to linjer samtidig. Denne utformingen brukes vanligvis der både fase- og nulllinjer må kuttes av samtidig for å sikre at kretsen kan kuttes fullstendig i tilfelle lekkasje eller feil, og forhindrer sikkerhetsulykker som elektrokusjon eller elektriske branner.

 63A: Indikerer at RCD er vurdert til 63 ampere. Den nominelle strømmen er den maksimale strømverdien som RCD kan bære kontinuerlig uten å forårsake overoppheting eller skade. I praktiske anvendelser bør passende vurdert strøm velges i henhold til belastningen på det elektriske systemet.

 30MA: Angir at lekkasjehandlingsstrømmen til denne RCD er 30 mA. Lekkasjehandlingsstrømmen er den minste strømverdien som RCD oppdager lekkasjestrøm og utløser en handling. Når lekkasjestrømmen i det elektriske systemet overstiger denne verdien, vil RCD raskt kutte av strømforsyningen for å beskytte personlig sikkerhet og forhindre ulykker som elektriske branner.

 RCD: Reststrømsenhet er en elektrisk sikkerhetsanordning som brukes til å oppdage reststrøm (dvs. lekkasjestrøm) i et elektrisk system og kutte av strømforsyningen. Det er mye brukt i forskjellige elektriske systemer med lav spenning for å gi omfattende beskyttelse for elektrisk utstyr og personell.

 AC -type: Angir at denne RCD -en er egnet for vekselstrøm (AC) -systemer. Vekslingsstrøm (AC) er en vanlig måte å overføre strøm og er preget av periodiske endringer i vesten og strømmen sammenlignet med likestrøm (DC). Derfor, når du velger en RCD, bør den aktuelle modellen velges basert på typen elektrisk system (AC eller DC).

1. Før beskyttelse mot jordfeil/lekkasjestrøm og funksjon av isolasjon

2. Høy kortslutningsstrømmen som tåler kapasitet

3. anvendelig til buslinneforbindelse for terminal og pin/gaffel

4. Utstyrt med fingerbeskyttede tilkoblingsterminaler

5. Automatisk koble fra kretsen når jordfeil/lekkasjestrøm oppstår og overstiger den nominelle følsomheten

6. Avhengig av strømforsyning og linjespenning, og fri for ytre interferens, spenningssvingninger. ---------- Big Size Connection Wire (35mm Connection Cable)

2P 63A/30mA RCD AC Type
